Bonjour,

Pour mon nouveau projet tanga je souhaite faire une filtration par décante externe pour ceci je dispose :

- de mon bac principal dont les dimensions sont : L100 x l60 x h45
dont la vitre arrière est percée a 10 cm du haut de l'aqua par un trou de 6cm
l'aqua dispose aussi d'une colonne séche de 17x10 qui se termine a 4cm sous la vitre de l'aqua (soit hauteur total de la colonne sèche 40 cm)

- d'un passe parois qui est de diamètre 4cm





- d'une cuve de 54 Litres pour la décante externe : L60 x l30 x h30
qui est placée sous l'aquarium du bas de la décante externe jusqu'au haut de l'aqua j'ai environ 1m10



Mes questions :

sur les conseils de ricco je vais faire une decante horizontale par conre en combien de compartiments dois-je séparer la décante ?
Je pensais faire des compartiments avec
1- mousse bleu grosses mailles x5 cm
2- mousse bleu fines mailles x5 cm
3- compartiment avec pouzzo+bille substrat pro eheim ou noulles céramique x15 cm
4- perlon x5 cm

Il me reste donc 30 cm pour les compartiments arrivée d'eau et pompe + chauffage est ce bien pensé ?

je pense prendre deux pompes mais lesquelles et surtout de quelles puissances ?

voilà les premières questions....il y en aura d'autres Smile



Dernière édition par Ylang le Mar 8 Avr 2014 - 13:41, édité 11 fois (Raison : photos mises)

Ylang


Modératrice
Modératrice
post à jour avec les photos se sera surement plus compréhensible
Merci d'avance à ceux qui se prendrons la tête avec moi Smile


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Ylang


Modératrice
Modératrice
J'ai tenté de faire un schéma de ma décante qu'en pensez vous ?


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Ylang


Modératrice
Modératrice
je continue mes recherches (surtout au niveau des différentes pompes) : les modèles et les prix sont tous très différents.

J'ai donc pensé a regarder sur le site wiltec et j'ai trouvé ceci
http://shop.wiltec.info/product_info.php/info/p4699_Pompe-pour-aquarium-WilTec-avec--2-5-m-de-hauteur-de-refoulement-max-et-1800-l-h.html

Nous avons pas mal de remontées sur leur filtres externes (je possède un 1400L/H) mais rien sur les pompes de remontée aussi c'est avec plaisir que je prendrais vos avis.


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

mikoma


Membre : Régulier
Membre : Régulier
Bonsoir

Alors je n'y connais rien, mais je suis très intéressé par ton sujet, je me demandais comment faire ça sur mon 400 litres, du coup je vais suivre le post avec attention Smile

http://site.beaujolaisaqua.club

Ylang


Modératrice
Modératrice
@mikoma a écrit:Bonsoir

Alors je n'y connais rien, mais je suis très intéressé par ton sujet, je me demandais comment faire ça sur mon 400 litres, du coup je vais suivre le post avec attention Smile
Merci de suivre .... Mais peu de retour ici sur le post je me sens un peu seule !!!
Maintenant on est deux Smile

Cet après midi c'est collage des séparateurs des masses filtrantes, une grande première pour moi ; je ferai bien sur des photos


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

mikoma


Membre : Régulier
Membre : Régulier
J'ai pas trouvé d'explication detaillees et precises sur la facon de faire / calculer une decante externe comme ca. Du coup j'ai opté pour deux pimpes externe jbl... mais je reste sur le qui-vive au cas ou.

Du coup, oui, fais un max de photos et explique tes calculs et tu seras mon idole (si ca fonctionne evidement ^^)

En meme temps que j'ecris, je suis en train de preparer mon 115 litres pour le redemarrer en vue d'une maison digne pour mon combattant Smile

http://site.beaujolaisaqua.club

Ylang


Modératrice
Modératrice
Bonne préparation pour le 115 L Smile

Ton idole je pourrais l'être mais ça ne serait pas honnête de ma part puisque j'ai l'aide inestimable de Ricco pour les calculs ; il m'épaule de loin (c'est lui notre idole a tous pour ce qui est des décantes externes) Smile


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Rico650


Membre : Accro
Membre : Accro
Salut,

chute il ne faut pas le dire qu'on travail en sous marin , blague à part je reste souvent disponible via MP pour un petit coup de mains , par contre vrai que je post très peut en dehors de mes projets , car j'ai vraiment peut de temps , en tout cas tu est sur la bonne voie et le fait de réaliser soit même son installation t'apportera une réelle satisfaction , même si l'inconnue fait toujours peur .

http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
@Rico650 a écrit:Salut,

chute il ne faut pas le dire qu'on travail en sous marin , blague à part je reste souvent disponible via MP pour un petit coup de mains , par contre vrai que je post très peut en dehors de mes projets , car j'ai vraiment peut de temps , en tout cas tu est sur la bonne voie et le fait de réaliser soit même son installation t'apportera une réelle satisfaction , même si l'inconnue fait toujours peur .
Aucun problème je sais que tu es là ton ombre plane sur mon collage Smile
L'inconnu fait peur, surtout pour les calculs mais petit à petit l'oiseau fait son nid et l'aquariophile sa décante .....

Après on parlera colonne sèche et calculs mais là .... c'est tout pour aujourd'hui je suis HS et mes mains aussi.


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Ylang


Modératrice
Modératrice
Bonsoir à tous

Un petit passage chez le roi de la décante et voilà le résultat :



Un grand merci à toi, Eric, pour le prêt de la pompe et le matériel dont tu ne te serviras plus Smile

Voilà le résulat de la mise en place: cette position réduit nettement les découpes de tuyaux (1 uniquement et 2 raccords de 90°). Par contre il ne faut pas que la position de la vanne a l'hoizontale pose problème ? (oui c'est une question ...)





Par contre gros problème dans la colonne séche :



Jai acheté un raccord permettant de faire un système durso mais pas la place de le positionner dans la largeur de la colonne.
Solution envisagée : inverser le passe paroi ce qui me fait gagner quelques millimètres (est ce possible ?) et coupe au max ce raccord en T, je ne suis même pas sure d'avoir suffisamment de place si je fais cela  .....

Sinon il va falloir que je trouve une solution car même en coupant le filetage du passe paroi au max je ne gagne pas assez de place.

Si vous avez une solution je suis preneuse .....

Rico650


Membre : Accro
Membre : Accro
Salut,

effectivement , alors perso je ferais simple , dans un premier temps j'inverse la traversé de cloison , donc écrou a l'extérieur , ça te fera gagner au moins 20 mm , ensuite tu coupe à 50% le tube en Y sur la face avant encore un bon 20 mm , donc un petit 4 cm théorique vue d'ici , ça devrait résoudre ce problème.






http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
Merci Rico, en fait j'ai trouvé la solution en changeant le T (durso) en plus court, ce qui m'a permis de ne pas inverser le passe paroi mais j'ai du découper un peu du filetage (comme tu me l'avais conseillé).
La décante est raccordée au bac. Non de non après le découpage du plexi, le découpage de tuyaux j'adooooooooreeeee SmileSmile

Voilà les branchement en photos :

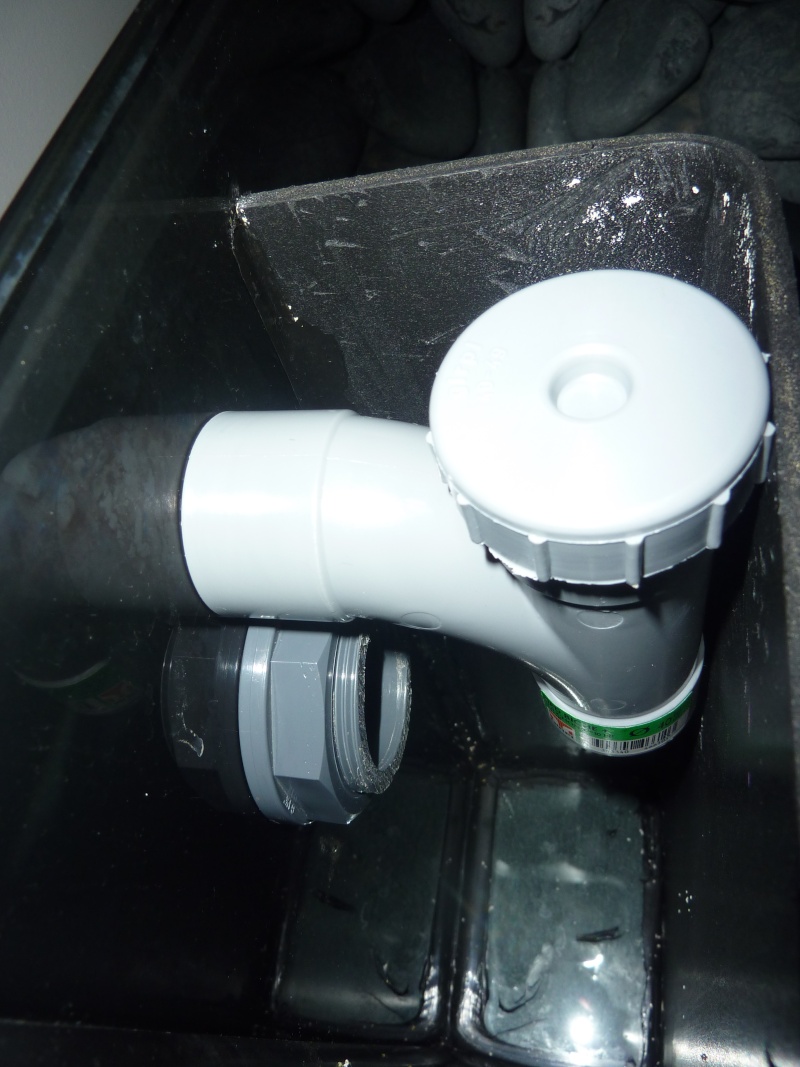

T durso (remarquez la tonne de silicone), j'ai allongé le raccord du T afin qu'il descende plus bas dans la colonne séche (il arrive environ jà 1/3 du bas) :



Raccord derrière le bac (notez à nouveau la tonne de silicone) :



Le bas du bac (et non pas de silicone cette fois ci ! Smile)



l'arrivée d'eau avec la vanne qui est mise à l'horizontale, vers la décante :

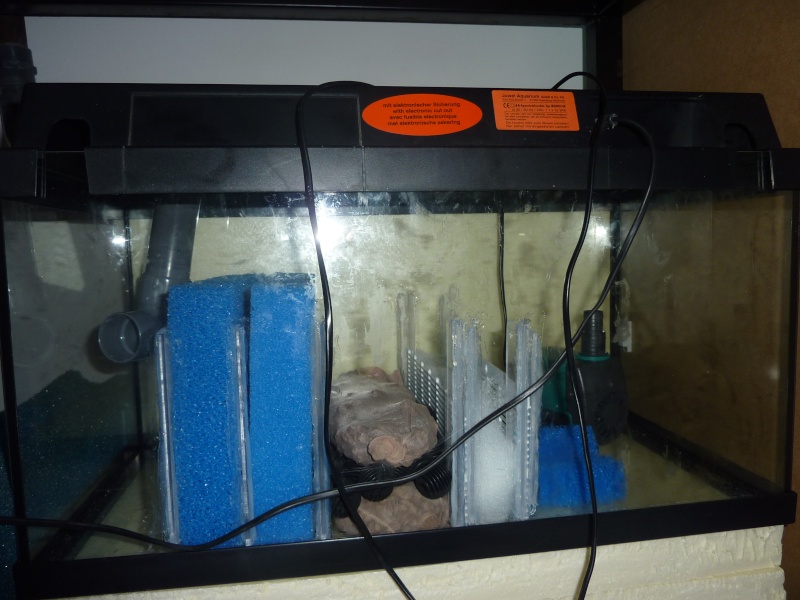

La décante en elle même :



Vos avis ? y-a-t-il une énorme bétise ??


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

moiectou


Modérateur
Modérateur
Eh beh Chris très beau boulot , pour une première c'est excellent ( à l'heure actuelle je ne serais pas capable de faire une décante externe ) , je vais surement suivre ton post ainsi que celui de Rico pour mon futur projet


_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon

Rico650


Membre : Accro
Membre : Accro
Salut,

c'est excellent , tu as bien contourner le problème , ce qui me plait aussi c'est que tu a bien exploiter les restes de mon 470 , un recyclage dans les règles , bref tu devrais changer le titre , car ça avance bien plus vite que prévue , aller la mise en eau n'est plus très loin

http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
@moiectou a écrit:Eh beh Chris très beau boulot , pour une première c'est excellent ( à l'heure actuelle je ne serais pas capable de faire une décante externe ) , je vais surement suivre ton post ainsi que celui de Rico pour mon futur projet
Merci en fait, c'est bien plus facile que je ne le pensais, ça se fait au fur et à mesure.
Bon il faut dire que j'ai eu de supers explications en direct live.

@Rico650 a écrit:Salut,

c'est excellent , tu as bien contourner le problème , ce qui me plait aussi c'est que tu a bien exploiter les restes de mon 470 , un recyclage dans les règles , bref tu devrais changer le titre , car ça avance bien plus vite que prévue , aller la mise en eau n'est plus très loin
Merci Smile
Je n'ai fait que très peu de coupes sur le matériel existant (trop à mon goût quand même !)
Il était bien sur hors de question que je sabote ton matériel en utilisant que la vanne.

J'ai été chercher mon sable aujourd'hui 50kg que je laverais vendredi. La mise en eau sera probablement en début de semaine prochaine car il me manque juste le tuyaux de 20/22 entre la pompe et le rejet (c'est couillon non ?)

Encore deux dernières questions avant que je ne change mon titre :

1 - je perce le bouchon pour le durso et je met un bout de tuyau d'air, à l'air libre ?
2 - dois-je percer mon T pour la lame d'eau ? si c'est le cas je suis vraiment co****e de ne pas l'avoir fait avant de faire le montage !!!
Et oui toujours cette fameuse lame d'eau en cas de coupure de courant donc de la pompe qui m'angoisse à mort.

Rico650


Membre : Accro
Membre : Accro
@Ylang a écrit:

1 - je perce le bouchon pour le durso et je met un bout de tuyau d'air, à l'air libre ?
2 - dois-je percer mon T pour la lame d'eau ? si c'est le cas je suis vraiment co****e de ne pas l'avoir fait avant de faire le montage !!!
Et oui toujours cette fameuse lame d'eau en cas de coupure de courant donc de la pompe qui m'angoisse à mort.
Salut,

pour la mise à l'air oui et impératif pour son bon fonctionnement

La lame d'eau est dissocié du Durso donc tu ne touche à rien dans la descente d'eau .

Pour réaliser les premiers test commence par remplir ta décante à 30% environ , et bride ta pompe à 50% , ça te permettra de gérer et de faire évoluer les réglages .

Ensuite un fois assimiler le fonctionnement du pourra augmenter le volume d'eau et débit de la pompe .


http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
@Rico650 a écrit:
@Ylang a écrit:

1 - je perce le bouchon pour le durso et je met un bout de tuyau d'air, à l'air libre ?
2 - dois-je percer mon T pour la lame d'eau ? si c'est le cas je suis vraiment co****e de ne pas l'avoir fait avant de faire le montage !!!
Et oui toujours cette fameuse lame d'eau en cas de coupure de courant donc de la pompe qui m'angoisse à mort.
Salut,

pour la mise à l'air oui et impératif pour son bon fonctionnement

La lame d'eau est dissocié du Durso donc tu ne touche à rien dans la descente d'eau .

Pour réaliser les premiers test commence par remplir ta décante à 30% environ , et bride ta pompe à 50% , ça te permettra de gérer et de faire évoluer les réglages .

Ensuite un fois assimiler le fonctionnement du pourra augmenter le volume d'eau et débit de la pompe .


Donc si je comprends bien ta réponse aucun trou dans le tuyau d'aspi hormis un avec prise d'air dans le bouchon du durso ?
Désolée ce matin j'ai les neurones en compote !


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Rico650


Membre : Accro
Membre : Accro
@Ylang a écrit:
Donc si je comprends bien ta réponse aucun trou dans le tuyau d'aspi hormis un avec prise d'air dans le bouchon du durso ?
Oui c'est ça , aller le bout du tunnel n'est plus très loin

http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
Bonjour,

c'est le grand jour, après une mise en eau partielle hier car je voulais laisser sécher la 2eme couche de silicone du passe parois, je vais aujourd'hui lancer la décante et la pompe.

Une dernière question : vu que mon aspiration se fait pas le bas et que j'ai rallongé mon coude par un tuyau de 40 jusqu'au 2/3 de l'aqua doit-je remplir en totalité ma colonne séche ou l'eau peut-elle sécouler jusqu'a hauteur d'aspiration ?

J'ai fait le calcul suivant avec ce petit logiciel

http://www.cap-recifal.com/page/articles.html/_/materiel/utilitaires-pour-aquarium-r%C3%A9cifal-r53

Longueur aqua : 100 cm
Largeur aqua : 60 cm
Débit pompe : 3000L/H
diamètre descente : 40 mm
Longueur surverse : 27 cm là je ne suis pas sûre de mon calcul des 27 j'ai fait longueur + largeur (cf photo page 1) , je ne comprends pas que ça ne prenne pas en compte la hauteur ? vous confirmez ?
pourcentage peigne : 100% (je n'en ai pas)

Le logiciel me donne alors comme résultats :

H1 = de 12.5 à 16.8 mm
H2 = 28 mm

volume excédentaire de 7.5 à 10.1 L + volume de la surverse (chez moi 40X17X10/1000 soit 6.8 L)

Donc si je comprends bien il faut que je laisse une marge de 17 L au max dans la décante externe en cas de coupure de courant ??

Merci de vous penchez avec moi sur cette question qui peut vous paraitre idote mais qui pour moi est une grande angoisse Sad
En gros helppppppp me !!


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Rico650


Membre : Accro
Membre : Accro
Salut,

c'est ce que je te disais lors de la conception de ta décantation , prévois 15 cm de marge dans ta décantation soit environ 27 litres , ce qui laisse de la marge au vue de ton calcul de 17 litres , bref ne te prend pas la tête ça va passer , et comme dit aussi pour te rassurer tu peut brider la pompe au début si tu n'est toujours confiance , et petit à petit du augmente son débit et pour te rassurer aussi lors des essais n'oublie pas que tu as la vanne de 40 qu'il te suffira de fermer au cas ou .

Bref fonce !!!!!

http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
@Rico650 a écrit:Salut,

c'est ce que je te disais lors de la conception de ta décantation , prévois 15 cm de marge dans ta décantation soit environ 27 litres , ce qui laisse de la marge au vue de ton calcul de 17 litres , bref ne te prend pas la tête ça va passer , et comme dit aussi pour te rassurer tu peut brider la pompe au début si tu n'est toujours confiance , et petit à petit du augmente son débit et pour te rassurer aussi lors des essais n'oublie pas que tu as la vanne de 40 qu'il te suffira de fermer au cas ou .

Bref fonce !!!!!
Merci !!!! photos en fin d'après midi Smile Smile Smile
et pour la colonne seche j'immerge en totalité ? cela va donc devenir une surverse ?


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

Rico650


Membre : Accro
Membre : Accro
@Ylang a écrit:
@Rico650 a écrit:Salut,

c'est ce que je te disais lors de la conception de ta décantation , prévois 15 cm de marge dans ta décantation soit environ 27 litres , ce qui laisse de la marge au vue de ton calcul de 17 litres , bref ne te prend pas la tête ça va passer , et comme dit aussi pour te rassurer tu peut brider la pompe au début si tu n'est toujours confiance , et petit à petit du augmente son débit et pour te rassurer aussi lors des essais n'oublie pas que tu as la vanne de 40 qu'il te suffira de fermer au cas ou .

Bref fonce !!!!!
Merci !!!! photos en fin d'après midi SmileSmileSmile
et pour la colonne seche j'immerge en totalité ? cela va donc devenir une surverse ?
pour la colonne en fait ça ce fera automatique quand tu fera ton réglage avec la vanne de 40 , l'équilibre ce fera tout seul , attention tout de même à bien regarder le niveau dans ta colonne qui suivant le réglage pourrait augmenter graduellement , la aussi il faut peaufiner , a vrai dire le plus important et plus chiant à faire .

http://protosnakerc.forumperso.com/

Ylang


Modératrice
Modératrice
@Rico650 a écrit:
@Ylang a écrit:
@Rico650 a écrit:Salut,

c'est ce que je te disais lors de la conception de ta décantation , prévois 15 cm de marge dans ta décantation soit environ 27 litres , ce qui laisse de la marge au vue de ton calcul de 17 litres , bref ne te prend pas la tête ça va passer , et comme dit aussi pour te rassurer tu peut brider la pompe au début si tu n'est toujours confiance , et petit à petit du augmente son débit et pour te rassurer aussi lors des essais n'oublie pas que tu as la vanne de 40 qu'il te suffira de fermer au cas ou .

Bref fonce !!!!!
Merci !!!! photos en fin d'après midi SmileSmileSmile
et pour la colonne seche j'immerge en totalité ? cela va donc devenir une surverse ?
pour la colonne en fait ça ce fera automatique quand tu fera ton réglage avec la vanne de 40 , l'équilibre ce fera tout seul , attention tout de même à bien regarder le niveau dans ta colonne qui suivant le réglage pourrait augmenter graduellement , la aussi il faut peaufiner , a vrai dire le plus important et plus chiant à faire .
Ah non là je suis pas d'accord je vois le bout du tunnel et tu me dis que ce qu'il me reste est le plus chiant a faire nooooon Smile
J'ai fait redécouper mes planches trois fois chez brico marché : chiant +
J'ai coupé deux jours d'affilés du plexi : chiant ++
J'ai collé deux fois les séparations de ma décante : chiant +++
J'ai coupé des tuyaux toute une après midi : chiant +
J'ai transporté quatre fois 100 kg de pierres : chiant ++
J'ai mis deux jours a faire deux tas "potables" de caillasses dans l'aqua : chiant +++
J'ai lavé 50 kg de sable : chiant +
etc etc etc .....

Et là tu me dis que ça va être encore ch**** ???????

En résumé ça l'est peut être mais qu'est ce que je me suis éclatée a tout faire et surtout quelle satisfaction d'ici quelque heures ..... Smile


_________________
270L Tanga : c'est là.
Tanga 2015 : c'est ici.


Le chemin le plus court pour aller d'un point à un autre n'est pas la ligne droite, c'est le rêve.

mikoma


Membre : Régulier
Membre : Régulier
Photo ! Photo ! Photo !!!

Trop classe, hâte de voir ca. Apres tu viens chez moi faire la mienne ?? Smile

http://site.beaujolaisaqua.club

Voir le sujet précédent Voir le sujet suivant Revenir en haut  Message [Page 1 sur 4]

Aller à la page : 1, 2, 3, 4  Suivant

Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
