26default Re: [Aide] Fabrication d'une rampe LED maison le Sam 26 Avr 2014 - 11:45

micka18


Membre : Accro
Membre : Accro
pour mes led nuit je pense qu'elle sont autour des 8000°K mais sous alimenté (7V au lieu de 12)

27default Re: [Aide] Fabrication d'une rampe LED maison le Sam 26 Avr 2014 - 13:22

arry


Membre : Accro
Membre : Accro
Ok merci de l'info je te tiendrai au courant.


Par contre j'ai une petite question au niveau justement des leds nocturnes.
Je correspond un peu avec les gars de chez RapidLed et le mec me dit qu'il est possible de dimmer les moonlight avec ceci:

The only driver that we have that would dim 2 LEDs would be an LDD driver, this requires a power supply and a 0-5V PWM controller:
http://www.rapidled.com/mean-well-ldd-700hw-dimmable-driver/

You don't need that large of a power supply if you are only running 2 LEDs. The LEDs on average draw 3.2V each, and there is a 3V drop across the LDD driver, so you will need at least a 10V power supply. A 10V AC adapter will work fine: http://www.rapidled.com/10v-ac-adapter/

Qu'en pensez-vous?

Seulement ce sont des prises américaines et ils n'ont pas d'européennes. Pareil pour le Kit 24 Led. Je me demande donc où je pourrais trouver les prises pour le kit et pour les moonlight?

Tout marcherais sur un contrôleur PWM? Même le petit MW 10V ll 700hw?
Et si vous avez un autre contrôleur à me conseiller pas cher, car je voulais prendre la Lumibox (elle n'était pas trop cher) mais elle est en rupture de stock tout comme le BabyFish  (lui par contre très cher, mais je n'ai pas besoin d'avoir autant d'options, je "veux" juste un dimmer normal) ##22

https://www.youtube.com/MisterWhite261

28default Re: [Aide] Fabrication d'une rampe LED maison le Dim 27 Avr 2014 - 20:41

nonos


Membre : Nouveau
Membre : Nouveau
salut
je n'ai pas encore fait de présentation,.... mais ca va venir.
je mets juste mon grain de sel, car ca fait 2 ans que je suis passé en eclairage full led sur mon 240L.
je viens de lancer un 2eme bac 200L...full led aussi.

En recifal on tient beaucoup à faire attention a bien completer le spectre de couleur, par analogie en eau douce on rajoute du bleu et du rouge.... mon experience personnel est que ca ne sert a rien...
je m'explique le bleu fait apparaitre des taches noirs sur les feuilles, ca ne ressemble pas a des algues juste des taches noirs, le rouge ca fait apparaitre des algues (en tout cas la longueur d onde 660nm (de memoire) celui qui est propice normalement a la pousse des plantes....j'ai compris ca a noel aprés un crash de mon bac.
suite a des travaux de peinture et une pollution de mon bac,les poissons,crevettes et plantes ont commencer a mourir , les plantes comme si elles pourrissaient..
il fallait agir et j'ai fais n'importe quoi .Au final ca m'a permis d 'apprendre.
je me suis dis que pour stimuler la pousse j'ai rajouté plus de puissance au rouge.....resultat: les algues en masse
j'ai diminué les rouges et'augmenté les bleus....Résultats: moins d'algue....mais plus de feuilles tachée(tachées depuis 2ans...mais un peu plus).....
j ai diminué, les bleus et les rouges (le bac s'etant stabilisé) ...et plus je baissais l'intensité , plus je trouvais que le resultat s'améliorait, jusqu'au jour ou j'ai sauté le pas et j'ai éteins ces 2 couleurs....
Actuellement le bac est eclairé par 36 Leds 18 XP-g R5 et 18 XP-G R4 (les XP-g2 n'existaient pas)...et le resultat est top (avec lentilles de 60° de memoire) le tout sur 2 barres dissapeurs de 1 m de long+ 2 ventilos
Pour les alimentations ne prends pas les ELN 60-48P qui sont souvent cités , car bien que dimmable , l'eclairage s'allume a partir de 15% de tension....a l'oeil nu ,ca fait jour de suite.
j'ai opté pour une alimentation plus grosse (je n'ai plus les references en tete) pilotés par les drivers de chez alpheus (pwm en 5v) .Le tout commandé par un arduino (methode sebduino de chez ilot recif)....honnetement c'est pas le top a l'utilisation, orienté recifal et assez compliqué a mettre en place. En tout cas respect a seb et aux gars qui ont fait ca,car ils se sont bien cassé le cul....bref actuellement je suis entrain de mettre en place, l'arduino commandé par mon telephone (plus d'ecran tactile qui bouffe les sorties pwm), comme l'a proposé un membre ici .

ils vendent des dissipateurs endommagés...honnêtement ca vaut le coup

je viens de lancer un 2eme bac, il y a 1 mois.... j'ai tout pris chez rapidled avec les les solderness (quel bonheur)
voici la liste exact de ce que j ai pris..


j'ai reutilisé mes drivers eln60-48P + le DDC-02 PWM Controller de chez rapidled aussi ....
la fonction lever-coucher de soleil sur ce bac n'est pas importante....a savoir on ne peut pas depasser les 14-15 leds sur ce type de drivers..
a ce jour le bac est en rodage avec des algues, mais ca pousse.

L'eclairage est une partie importante, aprés il y a tout le reste aussi a prendre en compte..co2,qualité de l'eau, sol nutritif, filtration.....apport d'engrais apres qq temps.le resultat est une combinaison de tout ca

j'eessaierai de mettre des photos sur ma futur présentation, a defaut de videos de simulation lever coucher de soleil, si la partie programmation avec mon tel n'a pas avancé..

++



Dernière édition par nonos le Dim 27 Avr 2014 - 22:05, édité 1 fois

29default Re: [Aide] Fabrication d'une rampe LED maison le Dim 27 Avr 2014 - 22:01

arry


Membre : Accro
Membre : Accro
Ah mais tu es le bienvenue dans le sujet :p

Oui j'en ai conclu que le rouge et le bleu n'étaient pas obligatoire et pas terrible. On me l'a dit sur aqua0hm (bon forum niveau éclairage Smile)
C'est bien d'avoir ta petite histoire, ca permet d'avoir un témoignage, car souvent ca reste une "légende".

Je dois prendre le D alors comme driver? J'ai pas bcp de moyen et dans le kit j'ai le choix entre le D et le P.

L'arduino? Il y a quoi comme controleur bien pas cher? Sachant que je ne sait pas coder ni m'y connais en electronique, ... :s Lumibox en rupture de stock et babyfish aussi (de toute facon trop cher celui la).?

J'ai hésite justement pour le dissipateur? Vu que le dissipateur pour moi c'est la rampe sur toute la longueur de celui ci (50cm) j'ai peur qu'il soit trop abimé? Donc jai opté pour un nouveau mais je n'ai toujours pas comander...

Pour tout le reste pour ma part j'y ai déjà bien réfléchis.

Oui essaye de continuer à présenter ton projet, c'est pas mal Smile
Et niveau réception.. Tu as recu après combien de temps?

https://www.youtube.com/MisterWhite261

30default Re: [Aide] Fabrication d'une rampe LED maison le Dim 27 Avr 2014 - 22:48

nonos


Membre : Nouveau
Membre : Nouveau
je viens de corriger un peu mon texte j'ecris vraiment mal...

l'alimentation est celle ci MEAN WELL - CLG-150-24A
je viens de voir que alpheus a arrêté la commercialisation de son driver ,pas assez de vente.... ##23
donc ca ne t'aide pas beaucoup. renseigne toi avant pour ne pas avoir le meme probleme que j'ai rencontré sur le saut d'eclairage.

juste pour reprendre

l alimentation délivre le courant, soit celui ci est directement compatible avec les leds,soit il faut passer par un (des) driver de led,qui va abaisser le courant. avec ca tu as  une rampe on/off basique.
si l'alimentation ou le driver est dimmable on peut faire varier l'eclairage, a ce niveau il existe plusieurs facon de controler...du plus simple le controleur cité plus haut....tu as le choix entre 8-10-12h d'eclairage, tu peux modifier l'intensité max..et c'est tout, au projet beaucoup plus complexe qui peut "tout gerer" sur l'aquarium.
le projet intermediaire que j3j3 http://www.forumaquario.org/t112877-eclairage-lever-coucher-de-soleil a mis en place est encourageant.
mais juste pour une ligne led (l aquarium s'eclaire progressivement dans sa totalité).
il faut passer par un automate (arduino)...a ce niveau c'est pas bien mechant (comparer aux autres projets que j'ai testé)

il faut compter une dizaine de jour pour que la commande arrive....pense a faire l'estimation des frais de douane...
pour la liste precedente j en ai eu pour 327 $, dont 65 de livraison.
pour le dissipateur c'est peut etre au petit bonheur la chance,mais moi il y avait juste une ailette un peu tordu et le rail ou glisse le cache protecteur qui avait pris un coup...aprés un coup de tournevis et de pince et 1 min plus tard on ne voyait plus rien.
ce qui est certain c'est qu une fois qu on a gouté aux leds, on ne veut plus rien d'autres ..lol...

31default Re: [Aide] Fabrication d'une rampe LED maison le Lun 28 Avr 2014 - 21:24

arry


Membre : Accro
Membre : Accro
Ok :)Je vais me renseigner effectivement pour les 15%, ce serais bête car le principe recherché du dimmable ne peut donc plus vraiment être mentionné ici. Par contre concernant les drivers, j'aimerais autant rester dans le Kit RapidLed ... Car j'ai calculé si je sort du kit cela me reviens beaucoup plus cher.
Car les mêmes produits en kit et à l'unité, c'est moins cher en kit.

J'ai réussi à avoir 10% chez eux en plus et mes frais sont de 55$ donc environ 40€  ##27

Au niveau des contrôleurs bah en fait on m'a dis que celui ci n'était pas terrible ... http://www.rapidled.com/ddc-02-pwm-controller/

Sinon celui de Alpheus est trop cher et le BabyFish également.

La LumiBox était parfaite mais est en rupture de stock, je suis donc un peu perdu. Et je ne pense pas avoir les compétences pour le faire moi même à base d'un arduino.  ##22

Merci  ##17

https://www.youtube.com/MisterWhite261

32default Re: [Aide] Fabrication d'une rampe LED maison le Mar 29 Avr 2014 - 20:29

nonos


Membre : Nouveau
Membre : Nouveau
honnêtement le plus compliqué c'est de trouver des drivers dimmables en 5v de preference, a l'intensité voulu ...
la partie arduino faite comme celle de j3j3 est vraiment simple. une carte arduino+ une horloge (4 fils a connecter)+le bluetooth (4 fils aussi..) ...aucune soudure et relier le driver dimmable a l arduino..2 fils...et c'est tout.
le kit rapidled est bien a part les drivers....l'equipe de rapidled repond facilement aux questions..demande leur quelle
te conseille une alimentation+ driver compatible arduino et sans le saut d'intensité...ils ont plusieurs possibilités (non testé par mes soins) sur leur site...

on copie le programme sur le telephone android et c'est tout...
je suis passé par la recherche d'autres systemes a base d'arduino, souder mes composants,mettre des ecrans tactiles et gerer tous les fils....c'est de loin la solution la plus facile a faire soi meme...
de meme je ne sais pas si tu comptes mettre des ventilos...mais il faut qu ils soient le moins bruyant possible.

arry


Membre : Accro
Membre : Accro
Si le saut d'éclairage est équivalent à celui-ci ca me va http://www.youtube.com/watch?v=ES0wxpuqQD4

Mais il ne faut rien programmer? Pas de lignes de codes? Et cette solution reviens à combien?
Sinon je prendrai le contrôleur rapidled (si on sait connecter 3 drivers) pour le prix. Car j'attends d'envoyer ma commande juste pour ce problème de contrôleur.

Non je ne compte pas mettre de ventilateurs.

https://www.youtube.com/MisterWhite261

34default Re: [Aide] Fabrication d'une rampe LED maison le Sam 24 Mai 2014 - 18:01

arry


Membre : Accro
Membre : Accro
Pour revenir sur ma commande chez RapidLed voici le tracé du colis pour que vous aillez une idée si quelqu'un veut acheter là bas.



J'ai du payer 48€ de frais de ports qui d'ailleurs m'ont mis un peu la haine, surtout sur les douaniers. Enfin après réflexion et calcul ca reste tout de même moins cher que chez Aqualight Solution, car AS ne convertis pas les prix $ USD en € mais ne transforme que le symbole (ou augmente le prix) donc par exemple:
Quand une led coute 5€ chez un http://www.aqualight-solution.com/accessoires/1948-solderless-cree-xp-e-gre…
Elle coute $3.75 donc 2,75€ chez l'autre http://www.rapidled.com/solderless-cree-xp-e-green-led/ .

Voici le déballage du colis: (parfait état, sauf le dissipateur qui est légèrement plié sur un coin, mais rien de gênant, ca n'empêche en rien l'utilisation)






Et voici le travail (mal fait vu que j'ai mis les oeillets entre le dissipateur et la led...)

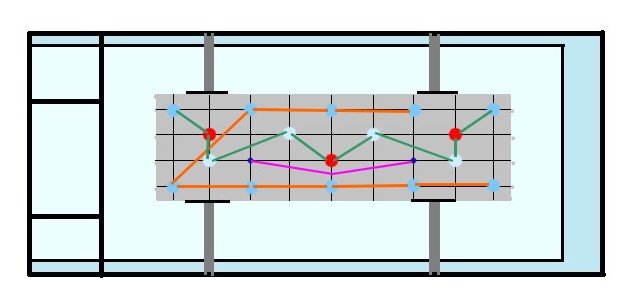

Et voici le schéma pour rappel:

https://www.youtube.com/MisterWhite261

Madara


Membre : Régulier
Membre : Régulier
Salut,

Je voudrais savoir quel dissipateur tu as pris. Car sur leur site je ne parviens par à trouver d'équivalent entre leur 1" et nos cm ##17

Merci ##05

arry


Membre : Accro
Membre : Accro
Tu peux trouver un convertisseur: http://comment-calculer.net/conversion-pouce-cm.php

Sinon, pour la mienne j'ai pris celui-ci: http://www.rapidled.com/as-is-6-x-10-drilled-tapped-black-anodized-aluminum-heat-sink/

Mais là, il est noté qu'il est As-Is, ce qui veut dire qu'on peut la recevoir un peu cabossée ou quoi. Des gens disent souvent qu'ils ont une pale à redresser avec une pince ou quelque chose du genre.

Je ne trouve pas les neuves comme j'ai pris sur leur site.

Tu te lances également dans la fabrication d'une rampe?

https://www.youtube.com/MisterWhite261

Madara


Membre : Régulier
Membre : Régulier
Ok donc l'unité c'est des pouces. Car je ne savais pas ce que les " désignaient comme unité.

Effectivement je me lance aussi dans la construction d'une rampe ##06

Mais j'ai aussi des questions (cf mon post pour ne pas pourrir le tien)

Je suis avec attention la construction de ta rampe ##17

arry


Membre : Accro
Membre : Accro
Je l'ai fini mais pas encore présentée.

https://www.youtube.com/MisterWhite261

Madara


Membre : Régulier
Membre : Régulier
J'attends ton retour avec impatience alors ##06
Dépêche toi de le tracer la route ##17
Moi c'est au niveau du driver que j'ai du mal, donc si tu peux détailler quand tu presenteras srpe ##21
