default Création Automate de gestion d'aquarium au douce

le Sam 17 Jan 2015 - 8:47
Bonjour,

je commence un nouveau projet pour mon aquarium, lui ne changera pas mais sa gestion va être beaucoup plus simple :##17:
donc le but créer un automate de gestion sur base d'arduino avec écran TFT tactile. le tout gérant l'ensemble des fonctionnalité de l'aquarium.
Je n'ai pas encore reçu tout le matos mais j'ai déjà commencer a travailler sur l'interface graphique et l'ergonomie d'utilisation.
aller du neuf,

Je prépare un automate de gestion de mon aquarium.

le tout avec un écran tôt de 3,2 pouce et tactile :##17: autant bien faire les choses.

Voici en avant première le premier jet de l'interface graphique



















si vous trouvez qu'il manque des choses évidentes n'hésitez pas a m'en faire part.

le projet risque de ce dérouler sur quelques mois, car cela demande pas mal de programmation mais je vous ferai part des avancées au fur et a mesure :##17:

Edit : vidéo du projet a l'intant T, grosse évolution par rapport a ce premier post


Edit : vidéo du projet le 20/05/2015


Dernière édition par jazznet2004 le Mer 20 Mai 2015 - 15:13, édité 2 fois

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Jeu 22 Jan 2015 - 16:48
Aller début de la programmation



bon c'est joli mais la il n'y a rien non plus lol. surtout que les valeurs sont temporaire, et qu'il faudra que je les mettent au bon endroit :##21:
mais j'ai la base de présentation qui est bonne et lu via une sd donc je vais pouvoir mettre pas mal de truc dessus sans surcharger les pauvre 256ko de mémoire de la carte :##17:
donc maintenant je peux enfin attaquer les menus
aprés je rentrerai dans le code pour les différentes applications


_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
avatar
Axtacia
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 990
Age : 27
Localisation : Le Mans
Emploi : Contrôleur de gestion
Date d'inscription : 06/08/2014
https://www.facebook.com/AxtaciaShrimp/

default Re: Création Automate de gestion d'aquarium au douce

le Jeu 22 Jan 2015 - 17:38
Et bien bravo, ça prends forme !  :##06:
avatar
krab
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Localisation : lyon
Emploi : employé
Date d'inscription : 01/04/2012

default Re: Création Automate de gestion d'aquarium au douce

le Jeu 22 Jan 2015 - 18:31
C'est tout simplement énoOorme

_________________
Moins de 25 cms je prends pas .... vive le big fish
totor9128
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 107
Age : 31
Localisation : Chartres
Emploi : Agent d'exploitation
Date d'inscription : 18/08/2013

default Re: Création Automate de gestion d'aquarium au douce

le Jeu 22 Jan 2015 - 19:53
TOP !!!!
Quel est la liste des composants et surtout le prix de revient de ton projet ?
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Ven 23 Jan 2015 - 7:36
Merci
Gros travail en vue en effet surtout que je ne connais pas encore la programmation de ce genre de matos

Pour le matos justement la base est sur arduino mega
Le reste va fluctuer suivant ce que je trouve et mes capacité
Mais je vous donnerai la liste du matos

En terme de tarif je pense que cela va tourner dans les 150€ d'électroniques et apres de quoi faire une belle boite

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Lun 23 Fév 2015 - 17:15
me revoila avec des news :##17:

le bébé est en court :##06:

pour le moment j'ai programmé :
- l'interface graphique et la gestion du touch
- le réglage de la date et l'heure
- le réglage de l'allumage des rampes 1/2 et de la lune, on peut au choix : mettre en marche forcée, en arrêt forcé ou mettre en automatique et régler heure et minute de départ et arrét. Le tout gére évidement un ensemble de relais de puissance pour l'allumage.

prochaine étape sera le réglage des pompes :##17:

après j'attaquerai l'aspect température puis PH pour finir avec la nourriture :##17: et evidement faire une belle boite pour l'ecran et une boite pour la boite a relaie contenant aussi les prises electriques  :##27:

mais comme des images sont tellement plus sympa voici quelque photo du projet



_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
totor9128
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 107
Age : 31
Localisation : Chartres
Emploi : Agent d'exploitation
Date d'inscription : 18/08/2013

default Re: Création Automate de gestion d'aquarium au douce

le Lun 23 Fév 2015 - 19:35
:##10:
Je suis fan
kayen42230
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 30
Localisation : st etienne
Emploi : parqueteur
Date d'inscription : 18/02/2015

default Re: Création Automate de gestion d'aquarium au douce

le Lun 23 Fév 2015 - 20:21
Salut , je suis admiratif du boulot effectué et qui reste à faire . Impossible et inpensable pour moi , chapeau

Ps :je veut le même ,paiement par paypal ! 😁 merci 😁
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mar 24 Fév 2015 - 14:44
Merci :##27:
C'est des heures de programme et de prise de tête mais cela commence à ressembler a un truc sympa

Jai un peu avancé sur la progra des pompes et dés que j'ai fini je pourrais deja voir a vous faire une petite vidéo Wink

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
ticule
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 248
Localisation : MOUGINS 06
Emploi : fonctionnaire
Date d'inscription : 31/01/2015

default Re: Création Automate de gestion d'aquarium au douce

le Mar 24 Fév 2015 - 16:06
sympa ta cabomba grise en fond !!! :##27:

_________________
apistogramma trifasciata - apistogramma tucurui - taeniacara candidi - hemichromis sp.ankasa - cryptoheros panamensis - pseudocrenilabrus victoriae - pelvicachromis pulcher - xiphophorus helleri - iriatherina werneri - krobia xiguensis ...
______________________________________________________________________

kayen42230
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 30
Localisation : st etienne
Emploi : parqueteur
Date d'inscription : 18/02/2015

default Re: Création Automate de gestion d'aquarium au douce

le Mar 24 Fév 2015 - 17:53
@jazznet2004 a écrit:Merci :##27:
C'est des heures de programme et de prise de tête mais cela commence à ressembler a un truc sympa

Jai un peu avancé sur la progra des pompes et dés que j'ai fini je pourrais deja voir a vous faire une petite vidéo Wink

Ouais une tite vidéo sa serait super cool . Une idée du coup total ?
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mar 24 Fév 2015 - 21:52
Pour le coût total aucune idée :##21:
Cela depend de ce que tu as comme matos a la maison et ce que tu prends comme carte et comme matériaux pour la boite de finition
Mais en gros je dirai entre 150 et 200€ tout compris :##21: entre les cartes électroniques les câbles, les prises etc...
Cest chère mais c'est aussi un projet :##17:
On passe plein de temps à preparer un belle outil pour gerer son aqua. Sans compter que cest évolutif :##06:
Après je peux aussi décider de le commander à distance :##17:
Suffit de rajouter une carte programmer le tout et zou on peut vérifier a distance les paramettre de son aqua et meme les changer

Mais avant je vais deja finir mon projet de départ
Et vu que jai des rampes de Led je vais surement essayer de gerer un dimmer dessus :##27:

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
kayen42230
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 30
Localisation : st etienne
Emploi : parqueteur
Date d'inscription : 18/02/2015

default Re: Création Automate de gestion d'aquarium au douce

le Mer 25 Fév 2015 - 0:27
@jazznet2004 a écrit:
Après je peux aussi décider de le commander à distance :##17:
Suffit de rajouter une carte programmer le tout et zou on peut vérifier a distance les paramettre de son aqua et meme les changer

Mais avant je vais deja finir mon projet de départ
Et vu que jai des rampes de Led je vais surement essayer de gerer un dimmer dessus :##27:
eh bin voyons ! Et pourquoi pas gerer une web cam a distance via aplis sur smartphone lorsque l'on est en vacances .....
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mer 25 Fév 2015 - 17:58
@kayen42230 a écrit:
@jazznet2004 a écrit:
Après je peux aussi décider de le commander à distance :##17:
Suffit de rajouter une carte programmer le tout et zou on peut vérifier a distance les paramettre de son aqua et meme les changer

Mais avant je vais deja finir mon projet de départ
Et vu que jai des rampes de Led je vais surement essayer de gerer un dimmer dessus :##27:
eh bin voyons ! Et pourquoi pas gerer une web cam a distance via aplis sur smartphone lorsque l'on est en vacances  .....

me chatouille pas je suis sure que c'est possible :##17:


enfin avant je vais qu'en même gérer la température et le ph :##21: et c'est loin d'être le plus simple du projet :##22:

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Lun 2 Mar 2015 - 7:02

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
totor9128
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 107
Age : 31
Localisation : Chartres
Emploi : Agent d'exploitation
Date d'inscription : 18/08/2013

default Re: Création Automate de gestion d'aquarium au douce

le Lun 2 Mar 2015 - 10:51
Cool , il faut que part la suite tu le produises en série !! :##06:
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Lun 2 Mar 2015 - 12:52
Pas difficile en soit le plus dur reste la programmation :##21:

D'ailleurs je suis sur qu'il y aurai pas mal de monde près à débourser un peu de sous pour avoir de genre de matos.
Limite sortir une gamme d'aquarium avec la possibilité de tout avoir dessus en natif Wink

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
kayen42230
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 30
Localisation : st etienne
Emploi : parqueteur
Date d'inscription : 18/02/2015

default Re: Création Automate de gestion d'aquarium au douce

le Mar 3 Mar 2015 - 23:48
Tu peut peut etre le rajouter apres , et controler des ventilos quand la température est trop haute ..... un truc ultra complet ...
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 7:18
La gestion des ventilo est prévu ^^
Cest pour cela que j'ai prévu une alarme et un écart de temperature en + et - ^^

D'ailleurs je cherche des ventilo de pc mais aussi une prise serie ou parallele pour aller vers la boite de relais/prise électrique ^^
Je pense que le projet sera sympa fini mais il reste beaucoup de travail Smile

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
jipé33
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 118
Age : 64
Localisation : belin beliet
Emploi : retraité
Date d'inscription : 08/08/2014

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 9:35
Bonjour,

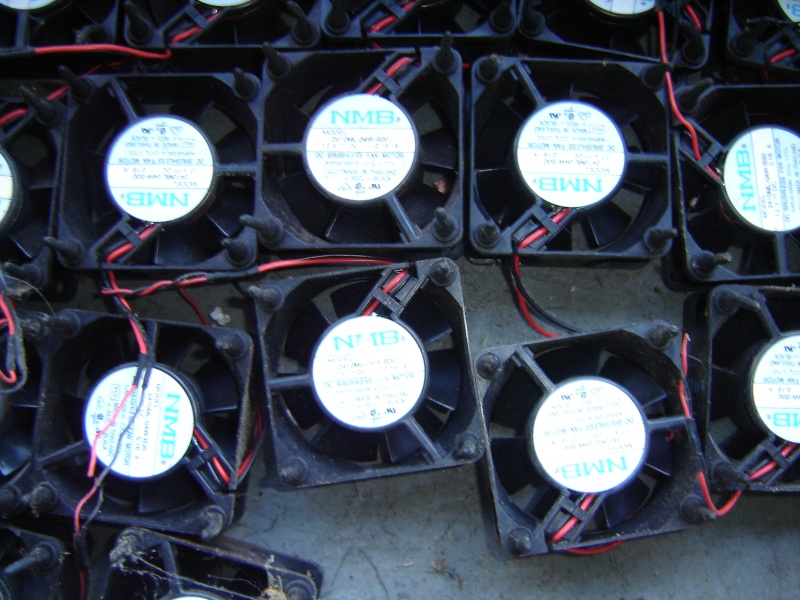

J'ai ça en stock, neuf jamais servis, quantité 25
http://www.nmbtc.com/fans/part-numbers/DC-Axial-Fans/2410ML-04W-B30-B00/17265


Si interressé contact en MP.
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 10:59
Merci mais cest du 12v je cherche du 5v pour éviter les risques avec l'eau et surtout rester dans l'alimentation de mes cartes qui sont nativement en 3,5 et 5v Wink

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
fredele
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 417
Localisation : strasbourg
Emploi : Quel intérêt ici ?
Date d'inscription : 19/12/2014
http://frederic.klieber.free.fr/

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 13:42
Heu ... question à la noix ...
l' ampérage de tes cartes est-elle suffisante pour alimenter des ventilos ? Les ventilos 12V pour PC sont plus courant .
5V ou 12V, en quoi le danger est-il plus grand ? C' est à partir de 50V que le corp humain conduit de l' électricité, je me trompe ?

J' ai peut-être tord de déranger, là, ...
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 15:54
Les ventilo ne consomment quasi rien et jai une alimentation séparée qui diffusera suffisamment Wink

Donc pas de souci Wink
Mais bon je verrais par la suite
La j'ai encore du taf sur les choses simples Wink

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
kayen42230
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 30
Localisation : st etienne
Emploi : parqueteur
Date d'inscription : 18/02/2015

default Re: Création Automate de gestion d'aquarium au douce

le Mer 4 Mar 2015 - 21:20
@jazznet2004 a écrit:Et Voila le proto


http://youtu.be/iP8KkUD1hxk

J en veu un ! , manque une jolie boite pour tout mettre .
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
