default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 22:28
ne t'en fais pas pour les dessins, on peaufinera au fur et à mesure, le tout c'est que ça soit clair (et ça l'est suffisamment pour moi ^^)

vu comment c'est fait, et vu que tu souhaites automatiser, je pense qu'il vaut mieux partir sur des petites pompes pour faire circuler ton eau (ce qui règlerait le problème!) sinon si tu comptes que sur la gravité, je vais me pencher dessus :p
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 22:41
Dessin de la position des capteur dans la cuve de réserve

[img][/img]
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 22:44
Tu pense que le suppresseur en tête de l'osmoseur ne va pas suffire ? Pour que l'eau arrive jusqu’à la cuve?
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 22:48
Ma crainte c'est que le débit de la pompe soit supérieure au débit de l'osmoseur donc risque que la pompe tourne à sec
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 22:53
La dernière mesure de sécurité prévue pour le remplissage de la cuve de réserve sera une tempo plus concrètement quand je serais le temps nécessaire au remplissage de la cuve je rajoute 5 min maximum en temps de travail du remplissage.

Une fois se temps la écoulé si je n'est toujours pas le niveau haut, j'arrête le remplissage et j'enclenche la fermeture des vannes avec une alarme en plus.

Si jamais le trop plein fera le reste.
avatar
zat1991
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 564
Age : 26
Localisation : 44000, Nantes
Emploi : Ingénieur développement
Date d'inscription : 09/10/2015
http://bastienbonard.org

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 23:07
Je pense effectivement que ça sera un peu juste... Mais après je comprends ta crainte pour la pompe

Concrètement, si tu penses que les éléments que tu as ne suffiront pas, je te conseille de faire une conception circuit hydraulique (un truc tout simple) et là tu n'auras plus de soucis. Il faut juste les données et des calculs. Il existe à peu près tout pour tout ^^

A toi de voir! Ca guidera le fil de réflexion =)
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 23:32
Je pense que j'ai les possibilités suivante :

- test avec le montage actuel (suppresseur et osmoseur dans la salle de bain)

- Mise en place de l'osmoseur et du suppresseur juste à côté de la cuve comme ça le suppresseur s'occupe de la pression d'eau sur les 10 mètres

- le circuit hydraulique dont tu me parle mais la tu va devoir me dire exactement se que je dois faire
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 23:36
Les photos de la cuve en inox et des capteurs seront disponible vers début novembre, l'installation complète de l'aquarium (schémas de principe tuyaux et vanne dans les prochains jours)

Si jamais quelque chose vous semble faux je pourrais faire le montage correctement tout de suite plutôt que de devoir modifier l'installation.

harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Ven 23 Oct 2015 - 23:37
Merci encore pour prendre le temps de me lire et de répondre à mes questions
avatar
zat1991
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 564
Age : 26
Localisation : 44000, Nantes
Emploi : Ingénieur développement
Date d'inscription : 09/10/2015
http://bastienbonard.org

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 24 Oct 2015 - 11:23
Avec plaisir! C'est sûr que de faire des essais ça peut t'aider à prendre une décision. Si jamais circuit hydraulique il y a j'ai encore tous mes cours à portée (et je m'en suis bien sorti à l'époque :p) donc pas de soucis pour un coup de main.

J'ai hâte de voir les photos!
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 31 Oct 2015 - 22:10
coucou

Pas beaucoup de temps les derniers jours mais j'ai reussi à avancer un peu aujourd'hui

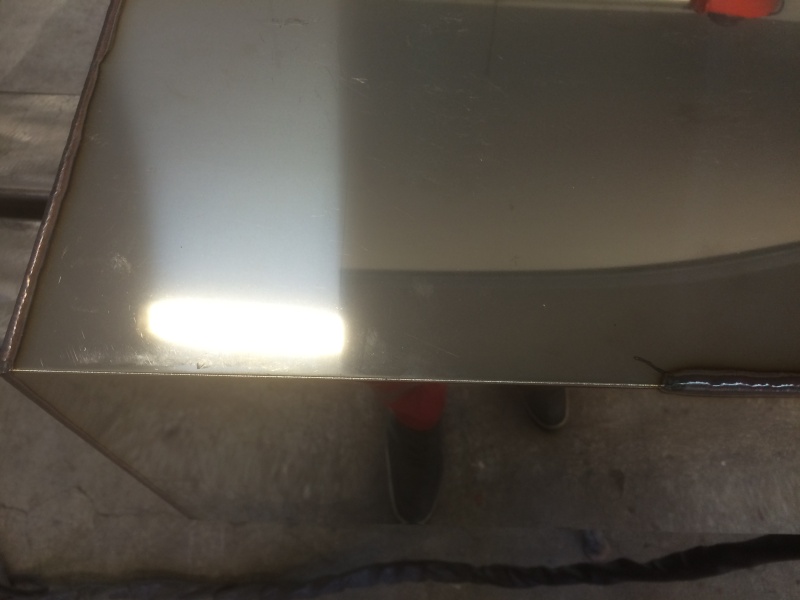

J'ai fais la cuve de réserve d'eau, soudure et mise en place des capteurs.

Photo durant la soudure de la cuve

" />

Après la soudure de la tôle

" />

Mise en place de l'arrivé d'eau et du trop plein

" />
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 31 Oct 2015 - 22:14
Test de la cuve avec de l'eau

" />

Préparation des supports des capteurs (niveau bas, niveau haut, sécurité niveau haut

" />

Mise en place des pompes doseuses

" />
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 31 Oct 2015 - 22:19
Mise en place des capteurs dans la cuve et de la sonde température



Vue de la cuve

" />
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 31 Oct 2015 - 22:21
J'ai fais la mise en place des tôles sur le meuble qui accueil la platine électrique et la pose de l’écran de contrôle

[img][/img]

harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Sam 31 Oct 2015 - 22:30
J'ai prévus de faire une petite modification sur le circuit du réacteur co2 avec l'ajout d'une lampe à uv 36 watts et pour l'ensemble de l'aquarium en même temps

Je devrais avoir cette lampe d'ici 2 semaines j'attends le nouveau modèle de JBL, la photo de l'installation quand elle sera en place

avatar
maxmanta
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1341
Age : 35
Localisation : saint-omer
Emploi : graphiste
Date d'inscription : 16/09/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 8:37
beau projet mais pourquoi tout automatiser ?

_________________
200L INDIAN RIVER
avatar
jujududess
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 299
Age : 27
Localisation : Region Bordelaise
Emploi : Technicien Génie Climatique
Date d'inscription : 21/05/2010

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 9:58
Tu envois vraiment du lourd !! J imagine tout a fait le prix de tout ça :##10:

_________________
Julien. L

600 litres discus en cours ... .. .  Venez voir !
avatar
zat1991
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 564
Age : 26
Localisation : 44000, Nantes
Emploi : Ingénieur développement
Date d'inscription : 09/10/2015
http://bastienbonard.org

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 10:44
C'est magnifique! Et ça fait pas du tout déformation professionnelle ahahah (oui je peux parler XD)

Hâte de le voir en eau =)
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 13:32
La premier raison si j'automatise tout l'aquarium c'est que je m'absente régulièrement de chez moi et que grâce a cette installation je garde un changement d'eau régulier.

Je pourrais aussi avec une connexion internet voir les paramètres de mon bac et intervenir si besoin ( je réfléchis encore à l'ajout d'une cameras sur le bac)

La dernière raison un plaisir de faire un projet du début à la fin moi même, la passion de mon travail qui ma permis d'être très polyvalent sur beaucoup de domaine (mécanique, électrique et automate)

La cuve de réserve comme j'ai fais tout moi même à un cout de revient faible

- Tôle inox 45 €
- Matériel divers (pompe doseuse, capteur, Pe,) 61 €
- Temps nécessaire 6h environs
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 13:38
Je prends du retard sur mon planning, j’espère pouvoir le mettre en eau dans 2 semaine mais cela va être difficile

La première phase sera juste le test de l'aquarium et du programme

Il me reste encore beaucoup de chose à faire mais je prends le temps de le faire à mon rythme et avec plaisir surtout


avatar
zat1991
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 564
Age : 26
Localisation : 44000, Nantes
Emploi : Ingénieur développement
Date d'inscription : 09/10/2015
http://bastienbonard.org

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 15:00
Pas de soucis, la précipitation c'est l'ennemi des projets....
avatar
maxmanta
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1341
Age : 35
Localisation : saint-omer
Emploi : graphiste
Date d'inscription : 16/09/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Dim 1 Nov 2015 - 21:12
moi je pense que 1 ou 2 caméra ça peut le faire car rien ne vaut un contrôle humain et visuel !

_________________
200L INDIAN RIVER
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Lun 2 Nov 2015 - 11:31
chacun à son opinion mais comment faire quand je ne suis pas la. tout le monde à sa façon de faire que je respect avec beaucoup matériel d'automatisation ou rien mais c'est un choix.

robitflo
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 23
Localisation : Rouen
Emploi : Etudiant
Date d'inscription : 15/10/2015

default Re: Lancement d'un bac 400 litres en mode full automatisation

le Lun 2 Nov 2015 - 21:05
Un projet super intéressant que j'aimerais suivre jusqu'à sa concrétisation! Félicitations pour tout ton travail!
harkos
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 41
Localisation : STRASBOURG
Emploi : Responsable d'équipe itinérant
Date d'inscription : 08/10/2015

default de retour^^

le Mar 1 Déc 2015 - 4:17
Je suis de retour sur mon aquarium, j'avance même si je prend du retard sur le planning pour pouvoir introduire mes crevettes pour la fin d'année.

Les derniers temps j'ai presque terminé la mise en place des tuyaux pvc sur l'aquarium ( il me manque encore une électrovanne que je devrais avoir demain)

" />


[img][/img]
