default Raccourcir eclairage juwel (distance entre douilles)

le Lun 23 Mai 2016 - 21:56
J'aimerais bidouiller ma galerie pour m'offrir un plus grand choix de neons à meilleur prix comme osram par exemple qui me paraissent.

C'est une galerie juwel en t5 de 1200 mm.à cette taille, peu de tubes à prix exorbitant.

À 1150mm, il y a du choix à 12 euros de différence par tube.

Quelqu'un l'a t'il déjà fait?

_________________
tendance amazonienne 2016
Raccourcir eclairage juwel (distance entre douilles) Dsc00415

http://www.forumaquario.org/t120925-aventure-discus-2016
bidousik
bidousik
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 827
Localisation : quimper
Emploi : menuisier
Date d'inscription : 08/03/2015

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 21:23
Petite relance.

Je me tâte à démonter mais sans conseils,difficile de prendre la decision d'attaquer la bête.

_________________
tendance amazonienne 2016
Raccourcir eclairage juwel (distance entre douilles) Dsc00415

http://www.forumaquario.org/t120925-aventure-discus-2016
avatar
Skylord80
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 142
Localisation : Abbeville
Emploi : Electromecanicien
Date d'inscription : 06/06/2016

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 22:02
Si tu veux je peux essayer d'opérer la mienne, de toute façon elle est hs Smile
bidousik
bidousik
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 827
Localisation : quimper
Emploi : menuisier
Date d'inscription : 08/03/2015

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 22:09
Alors allons y : :##05:

Il y a des tutos pour comment l'ouvrir, il faut juste cutter le bon endroit et surtout bien etancher le final.tu veux le lien? Le voici

http://www.aqua-passion.com/forums/topic/23741-réparation-rampe-déclairage-juwel/

_________________
tendance amazonienne 2016
Raccourcir eclairage juwel (distance entre douilles) Dsc00415

http://www.forumaquario.org/t120925-aventure-discus-2016
avatar
Skylord80
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 142
Localisation : Abbeville
Emploi : Electromecanicien
Date d'inscription : 06/06/2016

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 22:15
Impec, j'attaque ça demain, tu veux quelques choses en particulier ?
bidousik
bidousik
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 827
Localisation : quimper
Emploi : menuisier
Date d'inscription : 08/03/2015

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 22:18
Comment ouvrir parfaitement le capot du dessus pour acceder au système électrique.

Quels outils tu aura utilisés, (je suis grand bricoleur ...)

Tu va la reparer ta galerie,t'en fais pas. ...!

_________________
tendance amazonienne 2016
Raccourcir eclairage juwel (distance entre douilles) Dsc00415

http://www.forumaquario.org/t120925-aventure-discus-2016
avatar
Skylord80
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 142
Localisation : Abbeville
Emploi : Electromecanicien
Date d'inscription : 06/06/2016

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Ven 17 Juin 2016 - 22:44
Ok :##06:
avatar
Skylord80
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 142
Localisation : Abbeville
Emploi : Electromecanicien
Date d'inscription : 06/06/2016

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Sam 18 Juin 2016 - 16:11
Comme promis,  voici un test de démontage de rampe juwel.
Pour info cette rampe est hs et sera remplacé par une rampe led mi août merci Val80 en passant Smile
Raccourcir eclairage juwel (distance entre douilles) Img_2010
C'est parti,  un coup de cuter sur les extrémités,  attention de ne pas se blesser,  coup de cuter passé rien ne bouge...
Raccourcir eclairage juwel (distance entre douilles) Img_2013
Comme vous pouvez le voir,  il y a deux rivet plastique,  pas le choix faut faire sauter la tête,  juste prendre un  forêt un peu plus grand que la tête et percer,  pas trop loin sinon vous allez passer à travers.
Raccourcir eclairage juwel (distance entre douilles) Img_2015
Une fois les rivet dégagé,  ça ne bouge toujours pas... Hop levier avec un tournevis....
Raccourcir eclairage juwel (distance entre douilles) Img_2022
On va dire que c'était une mauvaise idée Smile
Raccourcir eclairage juwel (distance entre douilles) Img_2021

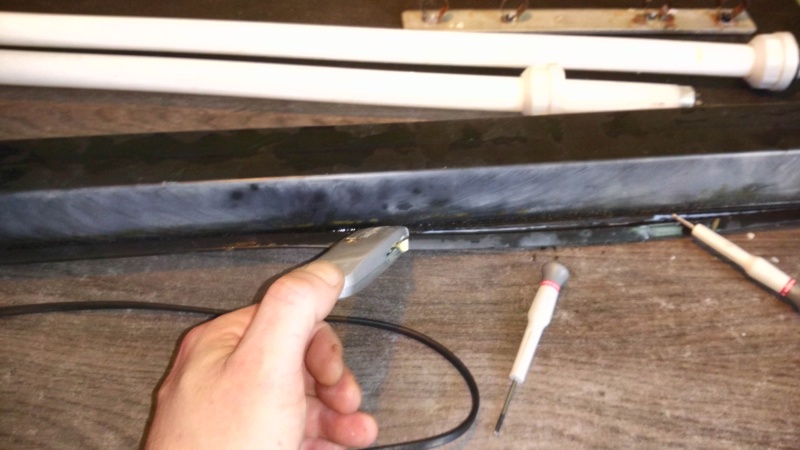

J'essaie de passer sur le côté avec un tournevis pour faire levier et un cuter pour couper le joint
Raccourcir eclairage juwel (distance entre douilles) Img_2011
Deuxième mauvaise idée Smile
Raccourcir eclairage juwel (distance entre douilles) Img_2023
Méthode perceuse,  sur le dessous, je perce plusieurs petit trou à la file,  ensuite un coup de cuter pour séparer les trous qui ne sont pas collé et on voit le ballast
Raccourcir eclairage juwel (distance entre douilles) Img_2024
Faut y aller doucement ou prendre un petit forêt (le mieux serait de couper le forêt pour qu'il ne passe que d'un cm de votre mandrin. C'est du plastique ça se perce  facile. Si vous allez trop loin vous risquez de chopper un câble.
Raccourcir eclairage juwel (distance entre douilles) Img_2014
Voilà les photos qui me dise que c'est normal que ça ne fonctionne plus,  tout est rouillé...
Raccourcir eclairage juwel (distance entre douilles) Img_2012
Raccourcir eclairage juwel (distance entre douilles) Img_2016
Perso c'est parce que ma rampe est morte,  sinon j'aurais abandonné,  trop risqué de tout casser.



Pour bidousik,  je pense que dans ton cas le mieux serait ça :
Tu enleve les douilles étanche,  faut forcer un peu,  toujours le risque de casser une patte aussi
Raccourcir eclairage juwel (distance entre douilles) Img_2025
Une fois fait,  tu mesure le trou qu'il y a d'origine,  tu reporte au crayon à l'endroit où tu veux mettre la douille,  le soucis est que tu dois faire plus petit de 25mm et que le support de la douille fait 25mm, tu va donc être trop proche de l'autre trou,  donc faudrait faire 50mm à droite pour un néon et à gauche pour l'autre.
Une fois la mesure reporté où tu veux,  fait des petits trou,  ensuite un coup de cuter pour enlever le plastique, un petit passage à la lime aussi.
Raccourcir eclairage juwel (distance entre douilles) Img_2017
Maintenant que tu as le trou,  il faut passer les câbles,  il suffit de faire doucement levier sur la petit patte et tirer sur le cable
Raccourcir eclairage juwel (distance entre douilles) Img_2018
Passe le câble dans le nouveau trou et pour recabler rien de plus simple,  tu rentre le câble et tu pousse,  voila
Raccourcir eclairage juwel (distance entre douilles) Img_2020
Voilà le résultat final, biensur j'ai fais ça vite fais à l'arrache.
Raccourcir eclairage juwel (distance entre douilles) Img_2019
Reste plus qu'à boucher le trou d'origine avec un bouton de plastique ou autre et du silicone.

Si besoin d'autre renseignements n'hésitez pas
bidousik
bidousik
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 827
Localisation : quimper
Emploi : menuisier
Date d'inscription : 08/03/2015

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Sam 18 Juin 2016 - 18:47
Vraiment pas bête. Évidemment, pourquoi ne pas y avoir pensé.

Merci pour cette idée très intelligente qui évite le démontage intégrale

_________________
tendance amazonienne 2016
Raccourcir eclairage juwel (distance entre douilles) Dsc00415

http://www.forumaquario.org/t120925-aventure-discus-2016
avatar
Skylord80
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 142
Localisation : Abbeville
Emploi : Electromecanicien
Date d'inscription : 06/06/2016

default Re: Raccourcir eclairage juwel (distance entre douilles)

le Sam 18 Juin 2016 - 19:05
Pas de soucis Smile
