default Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 1:21
Bonsoir,

Après la mode des leds en vigueur en ce moment, je me lance actuellement dans la fabrication d'une rampe d'éclairage "full leds" : je suis parti sur 105 leds ( 21 groupes de 3 leds en séries) : 90 blanches (dont 30 blanc chaud), 5 bleu et 10 rouges. Ce sont des leds haute puissance (mais rien à voir avec les leds type Luxeon K2 de chez Lumirium par exemple), qui sont en fait constituées de 5 chips (elles consomment 100mA quand même)

Avec ces leds, selon les données constructeurs ( 220 000 mcd et 40° d'angle), je devrais atteindre les 2000 lumens. Evidemment, ces données sont toujours un peu exagérées et sont valables à 25° mais je pense pouvoir atteindre une puissance correcte.

Le fonctionnement de cette rampe sera le suivant :

1°) allumage de la rampe à 10h00
2°) de 10h à 13h, augmentation progressive de l'intensité lumineuse, par pallier de 10 minutes.
3°) de 13h à 19h, intensité max
4°) de 19h à 22h : diminution progressive de l'intensité lumineuse, par pallier de 10 minutes.
5°) 22h : extinction

Une des difficultés était de faire une "bonne" horloge, c'est à dire de "bien" compter les secondes. Il faut donc créer electroniquement une temporisation d'une seconde (via le microcontroleur). Après calcul, j'ai pu faire une horloge qui me fait perdre seulement 3 secondes par mois donc ça roule Bad)
La température de couleur ne varie pas au cours de la journée (encore que les leds rouges n'étant pas exactement les mêmes que les autres, il devrait y avoir quelques variations), mais la puissance varie.
L'intensité est gérée par un microcontrôleur PIC. Le jour et l'heure peuvent être mises à jour par l'utilisateur n'importe quand. J'ai pas encore reçu mes leds, donc pour l'instant je fais des essais sur une petite leds standard histoire de mettre au point le programme.

Voici quelques photos :


Platine d'essai :



Ecran LCD :


Une petite vidéo qui montre l'évolution de l'intensité d'une led standard:
http://www.dailymotion.com/relevance/search/pic%2Bled/video/x7gxsa_picled2_tech

Evidemment c'est accéléré ici, c'est juste pour donner une idée.

Quand tout ça sera fini, je ferais un petit récapitulatif bien propre, je testerais sur mon bac, et je mettrais à disposition pour qui le veut les différents schéma et montages.
Si vous avez des idées d'améliorations, ou autre, je suis preneur.

Quant au coût de la rampe, je l'estime, en visant large, à 170€ :
- 45 euros de leds
- 35€ de composants
- alimentation 12V : 15 à 20€
- fabrication de la rampe (bois, fixation, vis, peut-etre plexiglas, voire ventilo) : pas plus de 50€ je pense.
- PCB "pro" éventuellement pour la partie pic et régulateur : 20€
avatar
Illunada
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 154
Localisation : Colmar (68)
Emploi : Technicien
Date d'inscription : 18/09/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 1:37
Tres beau reportage
j'espere que tu nous tiendra au courant de l'evolution et biensur des resultats. j'utilise moi meem une lampe a pince avec leds pour un aqua de 12L planté, et je n'ai aucun soucis, mes plantes vont tres bien
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 1:52
Merci !

Je vous tiendrais bien sur au courant, j'ai hâte de la finir pour tester tout ça. En tout cas c'est passionnant comme projet même si c'est surtout de l'électronique et pas forcément accessible au premier venu.
avatar
Illunada
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 154
Localisation : Colmar (68)
Emploi : Technicien
Date d'inscription : 18/09/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 1:54
c'est sur que si moi je faisais ca.. la seule fois ou elle vont s'allumer les leds, c'est pour court circuiter ##21
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 2:00
lol ##17

En fait la partie "difficile" c'est la gestion de l'éclairage au long de la journée, mais il est tout à fait possible de faire une rampe d'éclairage à intensité fixe, sans connaitre grand chose en électronique, il faut juste un peu d'aide.
koubmi
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 666
Age : 37
Localisation : Sevran (93)
Emploi : Technicien de maintenance
Date d'inscription : 27/09/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 9:58
c'est quoi la tension nominale de tes LED ?


Quelle sera la longueur de ta rampe une fois finis ?
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 23 Nov 2008 - 10:53
Bonjour,

Les leds blanches et bleu on une tension nominale de 3.4V. Je peux donc en mettre 3 en séries. (J'utilise une alim de PC de 12V). Par contre les rouges ont une tension de 2.2V , donc là je vais en mettre 5 en séries.
Maintenant, ce sont les données du pseudo datasheet (j'achète les leds à Hong-Kong), je testerais ça quand je les recevrais.

Ma rampe une fois fini devrais faire au moins 60cm de long pour 25cm de large je pense, le bac faisant 60x30. La partie difficile va être le refroidissement car visiblement les leds chauffent un peu, j'envisage de mettre un petit ventilo mais il faut aussi protégrer de l'humidité donc c'est compliqué ##17
avatar
thierry357
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 284
Age : 59
Localisation : ermont (95)
Emploi : vieux
Date d'inscription : 07/07/2008

default Re: Rampe d'éclairage à leds

le Sam 6 Déc 2008 - 12:51
Bonjour,
L'interet d'un eclairage à LED comme tu le montre permet de gerer l'intensité de l'eclairage dans la journée mais aussi cet eclairage est plus penettrant et donc fort utile pour un bac de 75 cm de haut.
Merci de nous fournir plus d'informations.
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 7 Déc 2008 - 1:57
Je suis actuellement en train de fabriquer la rampe, mais surtout j'ai pas encore reçu toutes mes leds, je viens de passer commande, je devrais les recevoir pour noel. Donc je pense que début janvier j'aurais fini et je pourrais faire les 1er tests.

Sinon, l'intéret des leds est bien sur son flux très directif, par contre 75cm de haut, c'est quand même beaucoup.
avatar
Darkjoker
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 13218
Age : 48
Localisation : nord
Emploi : cariste
Date d'inscription : 17/04/2006
http://s21.bitefight.fr/c.php?uid=20193

default Re: Rampe d'éclairage à leds

le Dim 7 Déc 2008 - 12:35
re,

je pense que la distance sera trop haute pour tes leds ...

on préconise déjà du hqi à 70cm de hauteur pour un bac
j espere que tu n as pas acheté ca dans le vent .....

_________________
http://s21.bitefight.fr/c.php?uid=20193
merci pour le clic Wink
bonjour et merci font partie de la politesse ............
si tu as du stress , regarde tes poissons ........
60l specifique red cherry, neritina



Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 7 Déc 2008 - 21:18
J'ai enfin reçu quelques leds, uniquement les bleu pour l'instant, j'ai pu tester et ça envoie la patate ces petites bébêtes ##17

Petite vidéo avec 3 leds :

http://fr.youtube.com/watch?v=ISy6TMtnyFo

Les résistances ne sont pas correctes pour l'instant, j'ai que 50mA.
Ce week-end, je ferais une ligne complète (21 leds bleu) pour tester ce que ça donne sur mon bac de 63L, en attendant de recevoir toutes mes leds, d'ici 3 semaines.
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Mer 24 Déc 2008 - 0:31
Leds reçues aujourd'hui, je vais faire les 1er essais ce we ##05
123042
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 1
Localisation : loire
Emploi : chaudronnier
Date d'inscription : 03/01/2009

default Re: Rampe d'éclairage à leds

le Sam 3 Jan 2009 - 13:04
bonjour à tous et meilleurs voeux
pourrais tu nous faire parvenir le schéma de ton montage à LED (sur le forum ou en mail ) car je pense qu'il y a beaucoup de monde qui est interessé
par avance merci
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 4 Jan 2009 - 11:24
Le plus simple c'est que vous alliez sur ce forum, y'a tout : http://aquaohm.xooit.fr/index.php

ce qui je fais est un peu plus compliqué parce que je gère la couleur et l'intensité, mais sur le forum cité précédemment, y'a tout pour faire une rampe facilement, pour pas trop cher.
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 11 Jan 2009 - 19:22
Bon, ça avance ma rampe mais c'est toujours pas fini faute de temps.

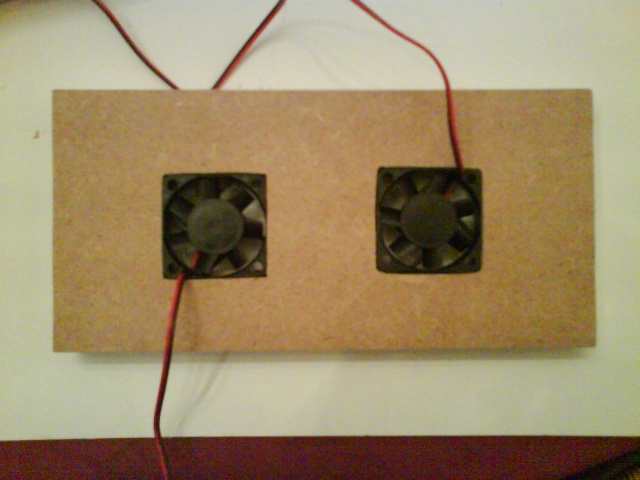

Alors quelques photos, d'abord le coté de la rampe avec les 2 petits ventilos (qui sont pas si puissants que ça mais bon tant pis) :



Et tout le cablage des leds, manque plus que les résistances (pas évident au premier abord, mais je vous promets que je m'y retrouve dans tous ces fils ) :



J'espère avoir terminé le we prochain, mais j'en doute....
AC2N
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 23
Localisation : Nohèdes (66)
Emploi : Intermittent
Date d'inscription : 08/01/2009

default Re: Rampe d'éclairage à leds

le Lun 12 Jan 2009 - 8:56
Salut a tous...
Voilà un projet passionant pouvoir avoir la lumière qui augmente et diminue progressivement comme dans la nature c'est le top, perso j'aimerais bien m'installer ce genre de rampe sur mon aqua (100x40x50) très planté mais il me faudra surement plus de Led en tout cas je suis ton sujet avec intérêts...
Un petit plus serai d'installer quelques Leds bleu pour faire un éclairage également progressif la nuit ( imiter la lumière lunaire nocturne) de 22h a 10h comme ça pas de stress pour les poissons...
Bon en tout cas bonne continuation a toi Rouliane et surtout n'hésites pas a faire un tuto pour ta rampe a led.
Tchuss...
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Lun 12 Jan 2009 - 19:56
Merci !

J'ai déjà des leds bleus (5) donc je pourrais faire un éclairage lunaire la nuit mais ça m'intéresse pas trop ##21 ##17
C'est pas très dur à mettre en place l'éclairage progressif par contre il faut connaitre un peu l'électronique et les pic, ce qui n'est pas forcément à portée de tout le monde ##18
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Sam 17 Jan 2009 - 23:27
Ca y'est j'ai enfon terminé le montage de ma rampe à leds, par contre gros soucis : j'avais pas prévu que les leds étaient aussi directives ce qui fait que le devant du bac et un coté sont sous éclairés, même très très peu, fait ch***

Quelques photos :

Le cablage :



J'ai donc 60 blanches, 30 blanc chaud, 8 rouges et 5 bleues

L'évolution de l'éclairage sur 2 h :







On voit bien que le coté droit ainsi que le devant est plutot sombre, ça m'embete.

J'ai essayé de prendre une photo quand je suis à plein pot mais mon appareil n'aime pas :



Rolling Eyes

Bien sur c'est pas aussi puissant en vrai que sur la dernière photo, mais en tout cas ça envoie bien, dommage que y'ait ce problème de luminosité devant et sur le coté ...

A venir une petite vidéo pour mieux vous rendre compte, mais faits à l'arrache ....

EDIT : la vidéo http://fr.youtube.com/watch?v=ndWJajwZ-BY
avatar
SysTaK
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1068
Age : 36
Localisation : Roques (31)
Emploi : Développeur Web
Date d'inscription : 08/11/2008

default Re: Rampe d'éclairage à leds

le Sam 17 Jan 2009 - 23:49
Salut,

Comment sont pilotées les leds ? DMX ?

_________________
Non à la vente en boite des poissons vivants !
Signez la pétition
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Sam 17 Jan 2009 - 23:51
Salut,

Je ne connais pas le DMX. Je commande les leds via un pic (les sorties PWM) et un MOSFET. ;-)
avatar
SysTaK
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1068
Age : 36
Localisation : Roques (31)
Emploi : Développeur Web
Date d'inscription : 08/11/2008

default Re: Rampe d'éclairage à leds

le Sam 17 Jan 2009 - 23:56
Rouliane a écrit:Salut,

Je ne connais pas le DMX. Je commande les leds via un pic (les sorties PWM) et un MOSFET. ;-)

Ah ok Very Happy
Le DMX, c'est un protocole dont on se sert principalement pour contrôler des appareils d'éclairage automatisés (spectacle, discothèques etc)

En tout cas t'as bien bossé Smile

_________________
Non à la vente en boite des poissons vivants !
Signez la pétition
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 18 Jan 2009 - 0:01
Merci pour les infos ##24
avatar
SysTaK
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1068
Age : 36
Localisation : Roques (31)
Emploi : Développeur Web
Date d'inscription : 08/11/2008

default Re: Rampe d'éclairage à leds

le Dim 18 Jan 2009 - 0:05
j'avais pas prévu que les leds étaient aussi directives ce qui fait que le devant du bac et un coté sont sous éclairés
Par contre j'ai pas trop saisi ton problème. Que veux-tu dire par "les leds étaient aussi directives" ?

_________________
Non à la vente en boite des poissons vivants !
Signez la pétition
Rouliane
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 314
Localisation : Paris
Emploi : Informaticien
Date d'inscription : 09/05/2008

default Re: Rampe d'éclairage à leds

le Dim 18 Jan 2009 - 0:13
L'angle est de 40° et enfin j'ai pas réparti mes leds sur toute la rampe, j'ai laissé 3-4 cm devant et derrière, ce qui fait que c'est assez sombre sur les coté, devant et derrière. Et forcément ça m'embete ##17
avatar
SysTaK
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1068
Age : 36
Localisation : Roques (31)
Emploi : Développeur Web
Date d'inscription : 08/11/2008

default Re: Rampe d'éclairage à leds

le Dim 18 Jan 2009 - 0:20
Je comprends mieux Mr. Green

Même en "plein feux" ça se voit ?

_________________
Non à la vente en boite des poissons vivants !
Signez la pétition
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
