default Modif couvercle 2xT5

le Sam 14 Fév 2009 - 23:38
Bonjour,

Je vais refaire l'éclairage de mon couvercle pour y installer deux tubes T5 de 24W à la place du T8 de 18W.
un ballast complet et 2 reflecteurs JBL

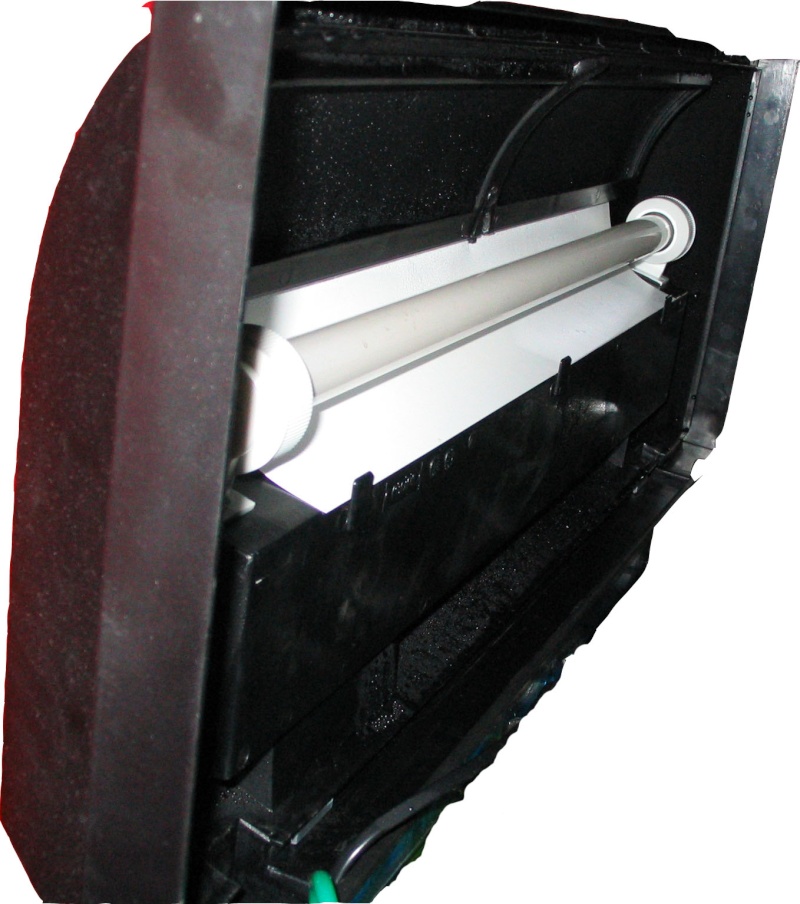

Pour ça je doit découper une partie du couvercle, là ou est installé le ballast actuel.

Avant de recevoir le matériel, avez vous des idées pour la mise en place ? ou des photos d'un couvercle modifié ?



avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Ven 20 Fév 2009 - 10:59
Bien que n'ayant pas eu de conseils ni de réponses je poste quand meme les photos de mon couvercle modifié. l'éclairage est vraiment différent et mes plantes font des bulles !!

si vous avez des questions...




_________________
96L
2x24W T5
avatar
DydOuu
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 779
Age : 23
Localisation : Suisse
Emploi : Etudiant
Date d'inscription : 24/11/2008

default Re: Modif couvercle 2xT5

le Ven 20 Fév 2009 - 11:16
Salut !

Beau bricolage ! Juste une question, avec quoi as-tu coupé ton plastique ? ##27

Merci !

_________________
Un jour je saurai tout, mais je serai toujours c*n =D
- 100 litres, mis en eau le 24 décembre, 6 Corydoras Julii, 11 Cardinalis et un couple de Colisa Lalia pour l'instant..

Si on te mettait des chaussures taille 30 depuis ta naissance tu aimerais ?! non ! Alors pense à un bon litrage pour tes poissons =D
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Ven 20 Fév 2009 - 13:02
salut!
avec un dremel et une petite fraise conique. mais c'est tres long, ca chauffe et ça a tendance à fondre. tres dur de faire propre

_________________
96L
2x24W T5
avatar
tito58
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 644
Age : 35
Localisation : lognes
Emploi : chef de cuisine
Date d'inscription : 29/01/2009

default Re: Modif couvercle 2xT5

le Ven 20 Fév 2009 - 16:21
ton aqua c'est celui de chez jardiland de 72L c'est ca car si c'est ca je vais faire pareil.

_________________
Qui voit le ciel dans l'eau, Voit les poissons sur les arbres

avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Ven 20 Fév 2009 - 16:53
oui jardiland mais c'est le 96Litres (80cm)
le 72 doit etre pareil en moins long

_________________
96L
2x24W T5
Nedisis
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 312
Localisation : Nantes
Emploi : Etudiant
Date d'inscription : 24/02/2008

default Re: Modif couvercle 2xT5

le Sam 21 Fév 2009 - 17:37
Travail propre ! Beau boulot ! Sinon, pourquoi avoir-mis des genres de cales de bois ?
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Sam 21 Fév 2009 - 17:42
MErci ##08
les cales en bois afin de déporter la fixation des tubes pour pouvoir incliner correctement les reflecteurs perpendiculairement au couvercle. sinon l'angle n'était pas bon.

_________________
96L
2x24W T5
Nedisis
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 312
Localisation : Nantes
Emploi : Etudiant
Date d'inscription : 24/02/2008

default Re: Modif couvercle 2xT5

le Sam 21 Fév 2009 - 17:54
Oki ! Je pense faire comme toi, 40€ le ballast double mais bon ...
Pour enlever les fixation "blanche" du néon d'origine, tu as tiré dessus à la rache puis c'est venu ?
Le dessus de la "grosse boite noire", tu me conseil de le découper avec quoi sachant que je n'ai pas de dremel ?
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Sam 21 Fév 2009 - 19:04
pour les douilles d'origine il faut enfoncer les clips par l'intérieur et ensuite tirer dessus (donc apres avoir decoupé).

pour la découpe, tu peux essayer avec une scie sauteuse si tu en a une. percer au 4 coins avec un foret pour pour pouvoir rentrer la lame et faire la decoupe. sinon, le cutter c pas la peine, le plastique est trop épais. il faut une scie ou si tu n'en a pas ou si tu ne connais personne pour t'en preter, un bon couteau à dents bien affuté.

en tout cas ca vaut vraiment le coup. apres les plantes respirent !!!! c'est vraiment de la merde le tube d'origine

_________________
96L
2x24W T5
Nedisis
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 312
Localisation : Nantes
Emploi : Etudiant
Date d'inscription : 24/02/2008

default Re: Modif couvercle 2xT5

le Sam 21 Fév 2009 - 19:27
Ouais ok merci beaucoup. ##27
avatar
Aqualove
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 134
Age : 26
Localisation : Cannes
Emploi : Etudiant
Date d'inscription : 22/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 13:48
Bonjour,
D'abord très beau travail, bravo à toi !
J'aimerais te demander de m'expliquer comment tu as fait étape par étape (je sais, je suis un boulet c'est trop long à expliquer ##21) parce que je possède le même aquarium que toi et veux mettre deux néons mais je pensais que c'était impossible.
Mais grâce à toi, je sais que c'est faisable.
Alors si tu as le temps explique moi comment tu as fait
merci d'avance ##06
Nedisis
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 312
Localisation : Nantes
Emploi : Etudiant
Date d'inscription : 24/02/2008

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 15:05
Pour en revenir aux cales de bois, tu n'a pas peur qu'avec le temps l'humidité fasse gonfler le bois ?
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 15:07
#01# le matériel :

-un tube T5 24W horticole 4000°K pour la pousse des plantes
-un tube T5 24W lumiere du jour 6500°K à placer à l'avant.
-un ballast pour 2 tubes T5 de 24W
-deux reflecteurs (JBL)
-assortiment de vis a bois

#01# l'outillage :

-perceuse
-forets
-dremel avec une petite fraise (ou scie sauteuse ou couteau a dents bien aiguisé)
-cutter
-lime
-tournevis
-pince multiple



#01# démontage de l'éclairage existant :

-démonter le couvercle (retirer les charnières à l'arriere)

-retirer le tube et le reflecteur existant

-decouper la partie centrale (la ou est logé le ballast) a l'aide d'un dremel ou d'une scie.

-limer ou retirer les plus grosses bavures avec un cutter ou une lime

-retirer le ballast. (il est vissé)

-retirer les douilles en enfoncant les clips par l'intérieur.

-retirer le starter à l'arriere du couvercle.

-retirer le cable d'alimentation (devisser l'ecrou presse-etoupe pour sortir le cable) moi il etait collé pour ne pas qu'il se deserre mais en tournant avec une pince, ça vient tout seul)

-arracher le logement du starter (en tournant avec une pince)




#01# l'installation des nouveaux tubes :

- prendre un tasseau de bois d'environ 25mm d'epaisseur. le decouper pour en faire 4 morceaux de tailles identiques à la dimensions des fixations du tubes.

- visser les pattes de fixation des tubes sur les tasseaux (les pattes sont vendues avec le ballast)

- placer le tube avec les nouvelles douilles et le reflecteur tout monté pour voir exactement où positionner les tasseaux.
(le reflecteur doit avoir la partie la plus longue à l'arrière) ##12 les douilles ont un sens de branchement.

- percer un trou dans le plastique, a peu pres au centre du tasseau pour le fixer avec des vis a bois.

- visser les tasseaux sur les montant de la boite découpée. (1 vis pour chaque est suffisant)

- cliper les tubes sur leurs fixations sur les tasseaux.



Et voila le tour est joué. reste a fixer le ballast derrière le meuble pour le camoufler, remonter le couvercle en prenant garde de ne pas pincer les fils. ##08

Cela vous donnera un éclairage de 1W/2litres d'eau brut. ou environ 1W/1.7 litres si on compte le volume avec les plantes, le gravier et le décors.

_________________
96L
2x24W T5
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 15:10
Nedisis a écrit:Pour en revenir aux cales de bois, tu n'a pas peur qu'avec le temps l'humidité fasse gonfler le bois ?

non, elles ne sont fixés au capot que par une seule vis donc elles peuvent se déformer légèrement sans crainte. sinon on peut également utiliser un autre matériaux mais je ne pense pas que cela pose de problème.

_________________
96L
2x24W T5
avatar
Aqualove
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 134
Age : 26
Localisation : Cannes
Emploi : Etudiant
Date d'inscription : 22/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 15:12
Merci beaucoup pour ta réponse ##06
je tente ça la semaine prochaine
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 15:14
##27 tiens nous au courant.

_________________
96L
2x24W T5
avatar
Aqualove
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 134
Age : 26
Localisation : Cannes
Emploi : Etudiant
Date d'inscription : 22/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 16:10
Petite question sur le choix des néons, toi tu as pris ceux là ? :
http://www.zone-aquatique.com/Tube_T5_Biolux_-_24_W-p11081.html
http://www.zone-aquatique.com/JBL_Solar_Ultra_Tropic_-_24W_55_cm-p10605.html

Mais j'ai lu que ceux là faisaient l'affaire :
http://www.zone-aquatique.com/Osram_Biolux_-_18W-p10654.html
http://www.zone-aquatique.com/JBL_Solar_Tropic_T8_-__18W-p10575.html

Alors je ne sais plus quoi choisir, si les 2 solutions sont équivalentes en qualité la deuxième est tout de même bien plus avantageuse vu le prix...
Je compte sur vous pour me dire quelle solution est la mieux ##06
avatar
auxia
Modératrice
Modératrice
Féminin Nombre de messages : 26280
Age : 31
Localisation : Blanc-Mesnil (93) Villemomble (pro)
Emploi : Ostéopathe
Date d'inscription : 27/01/2008
http://www.aquamaniak.over-blog.com

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 16:51
Hello

Tu parles dans les 2 cas des meme tubes,
dans le 1 cas, c'est du T5 et l'autre du T8, 2 technologies de tubes différentes, il faut mettre ceux adaptés à ton ballast et tes douilles:

douilles de 26mm: T8, douilles plus petites: T5

_________________
AquaManiaK
http://www.aquamaniak.over-blog.com
avatar
shoot
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 296
Age : 34
Localisation : -
Emploi :
Date d'inscription : 12/02/2009

default Re: Modif couvercle 2xT5

le Dim 22 Fév 2009 - 19:12
Aqualove a écrit:Petite question sur le choix des néons, toi tu as pris ceux là ? :
http://www.zone-aquatique.com/Tube_T5_Biolux_-_24_W-p11081.html
http://www.zone-aquatique.com/JBL_Solar_Ultra_Tropic_-_24W_55_cm-p10605.html

Mais j'ai lu que ceux là faisaient l'affaire :
http://www.zone-aquatique.com/Osram_Biolux_-_18W-p10654.html
http://www.zone-aquatique.com/JBL_Solar_Tropic_T8_-__18W-p10575.html

Alors je ne sais plus quoi choisir, si les 2 solutions sont équivalentes en qualité la deuxième est tout de même bien plus avantageuse vu le prix...
Je compte sur vous pour me dire quelle solution est la mieux ##06

oui ce sont les meme modeles mais comme dit auxia, ce ne sont pas les meme diametre. l'un utilise des douilles T8, l'autre des douilles T5 (plus puissant)
T8 = 18W
T5 = 24W

apres c'est a toi de voir si tu veux 48W ou 36W.

vu que tu est obligé de modifier ton couvercle pour rajouter un tube, autant remplacer celui présent et mettre 2 T5.

_________________
96L
2x24W T5
avatar
Aqualove
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 134
Age : 26
Localisation : Cannes
Emploi : Etudiant
Date d'inscription : 22/02/2009

default Re: Modif couvercle 2xT5

le Lun 23 Fév 2009 - 11:48
Bonjour,
D'accord merci pour vos réponses, mais j'hésite toujours,
36 Watt est-il suffisant pour un 96 L ?
