Bricolage filtration externe

+6
Benji
Gauthier88100
KOWA821m
ptinemo
nemotho
Apickle74
10 participants
Aller en bas
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Bricolage filtration externe

Ven 13 Mar 2009 - 11:06
Suite à l'achat un peu à l'aveugle d'une pompe à eau trop grande pour mon bac à décantation, je me suis lancé dans le bricolage d'une filtration externe "fait-maison" en me documentant sur le net et énormément inspiré de ce sujet:
- du forum aquapassion :##21:

-Bac: 120 l brut , planté, 100x40x30 .(filtration interne d'origine : 320l/h ; filtration nouvelle : 1200l/h )
-budget: environ 115€ en comptant la pompe environ 38€.
-matériel utilisé:

*BLOC FILTRATION: environ 60€
2 trappes de visite vissables en PVC Ø10cm / Hauteur 40cm ( extrémités )
1 manchon 100mm même dimension ( partie centrale )
2 Tubes plastique rigides Ø9mm et Ø11mm crantés prévus pour fixer des tubes souples "aqua"

Bricolage filtration externe Croqui10

*PARTIE CIRCULATION DE L'EAU: environ 6€
2 mètres de tuyau souple translucide Ø9/12mm et Ø11/16mm ( soit 4m )
1 ventouse souple standard avec collier plastique récupérée sur un ancien thermomètre pour fixer le rejet dans l'aqua.
4 colliers en acier ( vendu avec les inserts plastiques )

Bricolage filtration externe Insert10

:##12: remarque: bien vérifier que le diamètre des tubes type "insert" correspond avec celui des tubes souples d'arrivée et de sortie d'eau pour faciliter le côté " étanchéité " de l'installation primordial ici.

-Bicolage:

*PERCAGE
percer au niveau de la trappe de visite supérieure et au niveau
latérale de la trappe de visite inférieure (entrée et sortie d'eau)
Bricolage filtration externe Peraag10

*ETANCHEITE:
:##14: c'est la partie la plus délicate de ce projet, en effet, il faut penser que la filtration sera externe donc on a pas le droit à l'erreur, en cas de fuite d'eau on peut se retrouver, en une soirée avec toute l'eau de l'aquarium sur le sol et chez le voisin...vive le dégât des eaux !!

--> j'ai utilisé de la colle pvc pour coller les trappes de visites au manchon PVC. pour faire adhérer la colle et que l'ensemble soit solide, il faut frotter le PVC avec du papier abrasif.
PERSO j'ai utilisé un couteau et fait des entailles conséquentes sur les parties à coller.

** laisser sécher 24h **

--> appliquer du sillicone au niveau des jointure externe ET interne du bloc pour éviter que des substances susceptibles d'être nocives ( de la colle PVC pour ) votre aqua soient libérées.

** laisser sécher 24h **

--> après avoir placé vos inserts correctement ( le mieux est de percer pas trop large et les rentrer en force , pas trop quand même ^^' ), coller avec la colle PVC

** laisser sécher 24h **

--> jointez après vous être assurer de la tenue SOLIDE des inserts, ils sont les piliers de votre installation !! :##10:

** laisser sécher 24h **

*MONTAGE:
Placez vos tube souple et leur collier
Reliez le tube du bas à votre pompe que vous placerez au-dessus de la filtration sur un support mou pour les vibrations. (je l'ai placé derrière l'aqua, voir photo infine)
Fixez le tube de rejet dans votre aqua avec la ventouse.

:##14: Prévoyez une pompe qui puisse se placer à l'extérieur et vérifier la compatibilité TUBES-POMPE pour éviter des faire un bricolage supplémentaire comme je l'ai fait au niveau de la pompe :##22: ; c'est pas beau mais c'est solide !! :##08:

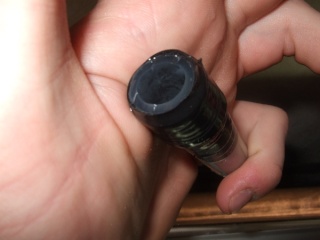

Pour l'arrivée d'eau vous pouvez acheter une crépine (heu on dit comme ça??) . Moi j'ai utilisé celle fournie avec la pompe, j'ai mis du chatertone pour adapter aux dimensions et voilà:
Bricolage filtration externe Dscf1810Bricolage filtration externe Dscf1812
Bricolage filtration externe Dscf1813

:##14: Il faut impérativement placer, de bas en haut: bloc filtration - pompe - aqua- crépine.
pour que la pompe s'amorce simplement grâce aux principe des vases communiquants;
L'eau grâce à son poids passera dans la filtration et remontera jusque dans votre pompe qui n'aura pas à beaucoup forcer pour la rejeter dans l'aqua juste au-dessus :##06: :##06:
en plus il y aura moins de risque de création de "poche d'air" dans le bloc filtration.

*COMPOSITION DU FILTRE:

J'ai choisi de faire entrer l'eau par le haut par souci pratique, en effet, le poid des nouilles sur le haut du bloc filtration m'a fait peur et mes premiers essais dans la baignoir m'ont convaincu de les mettre tout en bas !!!

--> les nouilles écrasent les masses filtrantes, appuyant sur l'insert du bas et compromet l'étanchéité de l'ensemble.

J'ai donc mis de bas en Haut: NOUILLES, OUATE, Mousse Fine, Mousse Epaisse .
J'ai laissé un espace entre l'entrée dans le bloc et la première masse filtrante pour les petit débris et éviter une contrainte supplémentaire ( et éventuellement, dans mon cas, utiliser de la tourbe )

Voilà, donc, le résultat !! :##21:

Départ depuis l'aqua:
Bricolage filtration externe Dscf1814

Arrivée puis sortie bloc filtration:
Bricolage filtration externe Dscf1815Bricolage filtration externe Dscf1816

La pompe au pied de l'aqua: ( c'est pas beau, je sais, mais c'est costaud ^^' )
Bricolage filtration externe Dscf1817

Rejet dans l'aqua avec la ventouse:
Bricolage filtration externe Dscf1818

Vue d'ensemble bloc filtration (on voit la différence d'épaisseur de joint en bas p/r à en haut):
Bricolage filtration externe Dscf1819

Vue Aqua: :##08:
Bricolage filtration externe Dscf1820

Voilà, si vous avez des conseils, questions, n'hésitez pas !

Je vous donnerez des informations sur l'évolution de l'ensemble sur la durée et mes conclusions.

Je conserve ma décante interne jusqu'à ce que je sois CERTAIN que ce système soit approprié à mon aqua.

:##06: a+


Dernière édition par Apickle74 le Mer 18 Mar 2009 - 20:36, édité 1 fois

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
nemotho
nemotho
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 533
Age : 48
Localisation : 66
Date d'inscription : 30/09/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 11:09
c'est du bon boulot, pas de souci, je suis toujours admiratif (surtout avec mes 2 mains gauches) mais pour ce budget, tu n'as rien trouvé dans le commerce?

:##27:
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 11:10
ben mon souci premier c'était que j'avais déjà acheté la pompe, donc je me suis lancé :##07:

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
ptinemo
ptinemo
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 332
Age : 43
Localisation : Stains 93
Emploi : Chargé d'études logistiques
Date d'inscription : 02/01/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 11:48
Je dis BRAVO cheers "clap clap clap"

_________________
240L : en cours de redémarrage suite arrêt pendant 1 an
KOWA821m
KOWA821m
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 309
Age : 36
Localisation : Vendée
Emploi : ahahh
Date d'inscription : 05/11/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 13:29
Très bien fait !!!
Pas mal du tout
Gauthier88100
Gauthier88100
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 356
Age : 35
Localisation : Saint dié des Vosges
Emploi : Régleur injection plastique
Date d'inscription : 14/03/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 13:51
Pas trop bruyant ?
A mon avis t'aurais mieux fait d'acheter un filtre externe Tetratec pour le même prix t'avais déjà un bon filtre :##27:

_________________
http://site.voila.fr/alarachprod/
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 14:20
Gauthier88100 a écrit:Pas trop bruyant ?
A mon avis t'aurais mieux fait d'acheter un filtre externe Tetratec pour le même prix t'avais déjà un bon filtre :##27:

non pas bruyant on entend juste un petit crépitement du filtre, c'est même reposant ^^, et puis ya le plaisir de l'avoir fait soi-même aussi :!

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
Gauthier88100
Gauthier88100
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 356
Age : 35
Localisation : Saint dié des Vosges
Emploi : Régleur injection plastique
Date d'inscription : 14/03/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 13 Mar 2009 - 14:24
Oui concevoir une chose qui fonctionne correctement c'est toujours une petite fierté :##27:.
Après quand on a deux mains gauche :##22:

_________________
http://site.voila.fr/alarachprod/
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 19:15
Gauthier88100 a écrit:Oui concevoir une chose qui fonctionne correctement c'est toujours une petite fierté :##27:.
Après quand on a deux mains gauche :##22:

moi je pensais en avoir deux aussi...avec un peu de motivation et beaucoup de patience tout est possible, enfin il me semble ^^

après une semaine de mise en place, tout va bien!

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
Benji
Benji
Fondateur
Fondateur
Masculin Nombre de messages : 12196
Age : 34
Localisation : Nantes 44
Emploi : Achat
Date d'inscription : 24/01/2005

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 19:30
Salut,

Ca semble pas mal ! mais à ce prix là tu as un bon filtre externe, donc faut vraiment aimer faire les choses soit même :##27:

_________________
Fondateur et administrateur
joel78
joel78
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 944
Age : 60
Localisation : Yvelines
Emploi : Gérant
Date d'inscription : 04/02/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 19:54
"PERSO j'ai utilisé un couteau et fait des entailles conséquentes sur les parties à coller."

Bonsoir,
pas necessaire et même déconseillé: il faut simplement dépolir au papier de verre, la colle en chauffant "soude" les deux PVC, moins il y a d'épaisseur entre les deux tubes mieux c'est, et plus ça colle vite. Là où tu as fait tes rainures il y a plus de colle, est elle n'est pas faite pour être en surépaisseur et risque de se dégrader, mais avec ton silicone cela doit le faire.
En tout cas merci de faire partager ton experience.
Joël
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 20:22
Benji a écrit:Salut,

Ca semble pas mal ! mais à ce prix là tu as un bon filtre externe, donc faut vraiment aimer faire les choses soit même :##27:

oui, l'avantage de celui-ci est vraiment la taille, je peux le placer où je veux et niveau discrétion c'est parfait!
sinon j'ai regardé les prix et pour avoir un 1200l/h en filtration externe, même chez toi benji, ça fait assez cher :##21:

joel78 a écrit:"PERSO j'ai utilisé un couteau et fait des entailles conséquentes sur les parties à coller."

Bonsoir, pas necessaire et même déconseillé: il faut simplement dépolir au
papier de verre, la colle en chauffant "soude" les deux PVC, moins il y
a d'épaisseur entre les deux tubes mieux c'est, et plus ça colle vite.
Là où tu as fait tes rainures il y a plus de colle, est elle n'est pas
faite pour être en surépaisseur et risque de se dégrader, mais avec ton
silicone cela doit le faire.En tout cas merci de faire partager ton experience.
merci à toi aussi de tes conseils! les "rainures" sont assez superficielles j'espere que ça ne posera pas problème :##22:

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
Benji
Benji
Fondateur
Fondateur
Masculin Nombre de messages : 12196
Age : 34
Localisation : Nantes 44
Emploi : Achat
Date d'inscription : 24/01/2005

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 20:38
Ben je sais pas le tiens t'as couté 115€.

Si tu regarde le JBL en 1500l/h il est à 120€ en ce moment donc ça se vaut malgré tout :##27:

_________________
Fondateur et administrateur
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 20:40
Je reconnais que ça vaut largement le coût ! :##06: je m'excuse Benji :##27:

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
philipart
philipart
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1070
Age : 51
Localisation : luxembourg
Emploi : y a plus
Date d'inscription : 10/12/2007

Bricolage filtration externe Empty Re: Bricolage filtration externe

Mer 18 Mar 2009 - 21:26
belle performance

_________________
a+ Marc
avatar
wince76
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Age : 47
Localisation : SAVIGNY SUR ORGE
Emploi : retour a l'ecole
Date d'inscription : 16/10/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Jeu 19 Mar 2009 - 1:52
b'soir

c'est drole je viens juste de decouvrir ton post j'ai aussi eu l'idee de faire un filtre made in home que j'ai commenceé en debut de semaine
j'avais aussi une pompe que j'ai trouve en promo pour deux francs six sous (une dizaine d'euros) ainsi que tout un tas de truc pour filtrer des ceramique et un filtre le tout pout 5 euros c'etait dans le coin bonne affaire moins 30% (le reste des soldes qui a cette epoque etait a moins 70%) et du coup le vendeur c'est planté et m'a fait les 70% :##15: merci del....bare
du coup ca me reviens beaucoup moins que le tiens, j'ai eu le pvc gratuit mais c'est pas ce qui coutte le plus chere bref ce que du plaisir de faire par soi meme comme si ca marche pas on sait pourquoi :##21:

je suis passe par la car je pose une question, je pense faire arriver l'eau du bac vers le bas, je me demande ou dois je mettre tourbe ???

merci

joli travail :##07:
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Jeu 19 Mar 2009 - 7:48
je pense qu'il vaut mieux mettre la tourbe entre la dernière masse filtrante et tes nouilles.
tu places une épaisseur de ouate avant et après, mais je ne suis pas un spécialiste... le mieux serait de poster un sujet pour l'utilisation de la tourbe..

bon courage pour ta filtration - à moindre coût ! (chanceux... :##06: )

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
avatar
wince76
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Age : 47
Localisation : SAVIGNY SUR ORGE
Emploi : retour a l'ecole
Date d'inscription : 16/10/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Jeu 19 Mar 2009 - 8:49
ok merci

en fait le but est que ca revienne le moins cher et que ca fonctionne j'ai une filtration sous sable dans bac de 90l je peux pas dire que ca fasse des merveilles avec un taux de nitritres assez elevé il fallait trouver une autre solution

:##07:
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 20 Mar 2009 - 18:34
wince76 a écrit:ok merci

en fait le but est que ca revienne le moins cher et que ca fonctionne j'ai une filtration sous sable dans bac de 90l je peux pas dire que ca fasse des merveilles avec un taux de nitritres assez elevé il fallait trouver une autre solution
:##07:
si les nitrites sont élevées c'est que le cycle de l'azote n'est pas terminé, je ne pense pas qu'il s'agisse de filtration... :##21:

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
avatar
wince76
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Age : 47
Localisation : SAVIGNY SUR ORGE
Emploi : retour a l'ecole
Date d'inscription : 16/10/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 20 Mar 2009 - 21:40
salut

le bac est en eau depuis janvier :##07: je pense plus a une filtration de mauvaise qualitée

le filtre est terminé, il a seché, je l'ai mis en test dans la salle de bain (sans les masses filtrante) histoire de voir si ca fuit pas et faire tourner en bourique madame :##06:

demain je pense qui sera pres pour fonctionner

++vincent
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 20 Mar 2009 - 21:45
wince76 a écrit:salut

le bac est en eau depuis janvier :##07: je pense plus a une filtration de mauvaise qualitée

le filtre est terminé, il a seché, je l'ai mis en test dans la salle de bain (sans les masses filtrante) histoire de voir si ca fuit pas et faire tourner en bourique madame :##06:

demain je pense qui sera pres pour fonctionner

++vincent
fais le fonctionner avec tout en place ça fera du poids supplémentaire avec les masses comme elles vont retenir de l'eau... tu le fais marché puis tu le prend et le déplace dans ta baignoir, tournes le dans tous les sens (pas trop fort!) pour voir si tout tiens correctement, c'est important!!

j'attends tes photos !! :##06:

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
avatar
wince76
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Age : 47
Localisation : SAVIGNY SUR ORGE
Emploi : retour a l'ecole
Date d'inscription : 16/10/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Ven 20 Mar 2009 - 22:18
comment ca si tout tiens en place ?? c'est a dire ? pour pas que les elements des filtration se melange ??
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Sam 21 Mar 2009 - 10:43
non pour voir si la colle tiens bien tes éléments! j'ai eu le cas où ça ne tenait pas, j'ai dût recollé!

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
avatar
wince76
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 155
Age : 47
Localisation : SAVIGNY SUR ORGE
Emploi : retour a l'ecole
Date d'inscription : 16/10/2008

Bricolage filtration externe Empty Re: Bricolage filtration externe

Sam 21 Mar 2009 - 12:34
salut

tout est ok je viens de le mettre en service danc l'aqua et aucune fuite il y a juste la crepine et le reflux qui sont un peu rock'n'roll je ferai un truc propre en meme temps que le couvercle
:##27:

Bricolage filtration externe Photo0542y.th
Apickle74
Apickle74
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 384
Age : 43
Localisation : bonneville
Emploi : secteur public
Date d'inscription : 04/01/2009

Bricolage filtration externe Empty Re: Bricolage filtration externe

Sam 21 Mar 2009 - 14:55
c'est niquel !! :##08:

le tube pvc en entrée est "space" mais ça donne une côté propre meme qi je prefere le tube souple, plus pratique..

niveau vibrations ça donne quoi ??

_________________
Amazonien 120l brut - 3x25w - 15 Tétras Citron - 1 Nez rouge - 10 Otocinclus (affinis?)
https://www.forumaquario.org/presentation-de-vos-bacs-f15/representation-120litres-brut-amazonien-t37157.htm
Contenu sponsorisé

Bricolage filtration externe Empty Re: Bricolage filtration externe

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
