default Rampe d'eclairage ALU pour RIO 180

le Lun 7 Juin 2010 - 9:32
Bonjour

Je suis en train de fabriquer une rampe d'eclairage pour mon RIO 180.
J'ai tenté pas mal d'ajout mais n'etant jamais pratique, je me lance dans une galerie sur mesure pour mettre les 2*45W d'origine, et 2*39W en additionnel
Elle est constituée de profilés ALU du commerce, (la structure sera en U 35mm), les presse etoupes pour les cables, les grilles d'aeration, le systeme de basculement...

Si ca interesse je mets les photos et meme les plans si vous voulez
avatar
taz33
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 355
Localisation : le teich 33
Emploi : conducteur d'engins de chantier
Date d'inscription : 11/03/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 7 Juin 2010 - 18:19
salut,
moi ça m'interresse !! c'est sympa de partager ton bricolage et je t'en remercie ayant moi-meme un rio 180.
a plus !
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Mar 8 Juin 2010 - 9:13

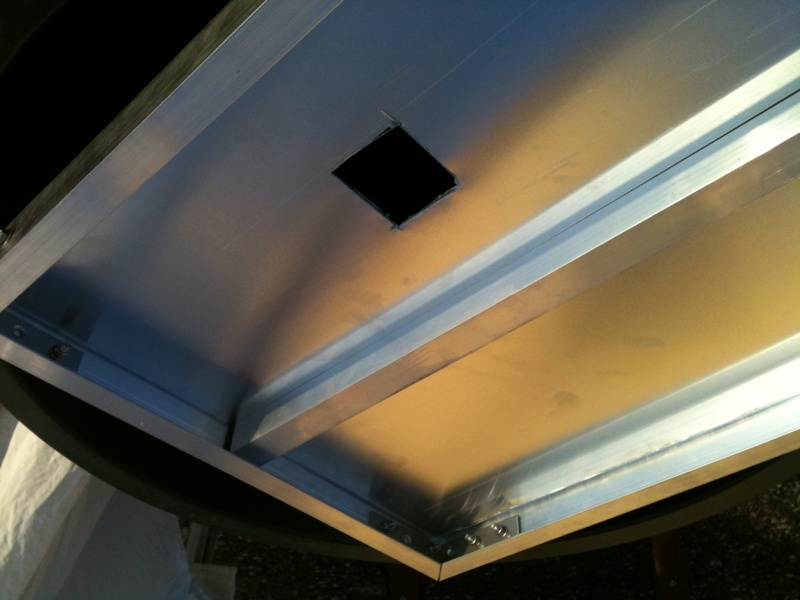

Je viens de poser la galerie, j'ai fait les pieds, ca fonctionne
Voila la photo en phase assemblage




Voila pour l'instant
(tiens les tof sont a l'envers, enfin comme ca la galerie est dans le bon sens au moins )
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Mar 8 Juin 2010 - 9:20
Euh attention les pots de fleurs verts sous la galerie ce ne sont pas les pieds donc je parle

Et pour info la quincallerie est entierement en inox (meme les equerres),
L'eclairage sera composé de mes 2 neons d'origine 45W T5 Juwel (je dois demonter proporement l'existant) et l'ajout de 2*39W (JBL Natur et Day (ou Life Glo)
avatar
Silveradow
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 207
Localisation : 37000
Emploi : Lycéenne
Date d'inscription : 12/04/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Mar 8 Juin 2010 - 18:53
dis tu veux pas me faire le même couvercle ^^

_________________
Vous savez que la mémoire d'un poisson est d'une seconde seulement ? A force de regarder ces poissons rouges dans leur bocal, le téléspectateur devant son écran n'a plus qu'une seconde de mémoire lui aussi.
[Gérard Depardieu]
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Mer 9 Juin 2010 - 8:49
Franchement,
C'est simple, des morceaux d'alu de chez Casto, un scie à metaux, un lime (un peu plus grosse qu'une lime a ongle), de la boulonnerie inox...
tu as bien des potes qui pour tes beaux yeux feraient tous pour toi ?

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Mer 9 Juin 2010 - 9:50
Merde (pardon ZUT), j'ai oublié les photos hier soir, desolé

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 8:49
Bon alors voila la galerie et sur le bac, les supports de galerie sont sur le plan de travail, la galerie est assemblée aux supports, le tout fonctionne pas mal, du moins pour l'ouverture.
J'ai pas encore les tubes (je trouve pas les JBL 39W Natur), je les aurai la semaine prochaine.
Donc pour l'instant :
Voici la vue d'ensemble:

Voici une vue de l'aeration:

Une petite vue du systeme de support:

Et une vue de mon bac en eau depuis 19 jours :

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
david97400
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 188
Localisation : Saint Denis Reunion
Emploi : Photographe publicitaire
Date d'inscription : 14/03/2010
http://www.daviddijoux.com

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 8:52
bonjour
super bricolage
moi j'adhère Smile
comme quoi on peu faire de belles choses avec de l'imagination !!!
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 8:53
Vous remarquerez que la maintenance ne va pas etre trop difficile avec une ouverture comme celle là
Oui je sais je va etre ebloui par les neons, bah non et les reflecteurs, je les oriente pour qu'ils eclairent le fond du bac...

voila pour l'instant

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
david97400
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 188
Localisation : Saint Denis Reunion
Emploi : Photographe publicitaire
Date d'inscription : 14/03/2010
http://www.daviddijoux.com

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 8:55
perso j'aurais installer deux amortisseurs de chaque cotés ce qui permettrait de le relever facilement.
Good Job
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 8:59
david97400 a écrit:perso j'aurais installer deux amortisseurs de chaque cotés ce qui permettrait de le relever facilement.
Good Job

Héééééé le projet et pas fini, je vais mettre aussi des neon tu sais...

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 9:08
Pour les amortisseurs, j'ai l'envie deja chaque fois que j'ouvre je haillon de ma voiture, je me dis heureusement que ca monte et tient tout seul...
Par contre c'est le blocage fermé qui me pose des soucis, car la galerie n'est pas lourd du tout, et ca va relever a tout va...
L'autre probleme c'est la rigidité de la structure... sur un plan horizontal c'est pas du mecono-soudé, c'est de l'alu boulonné.

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 14:09
Bon pour l'instant niveau budget : (faut y penser y a pas que les poissons a nourrir)
Bon alors
Galerie:
2,5ml Profilé Alu U 25x35,5mm ep 1,5mm = 15,60 euros
1ml Profilé Alu U 25x35,5mm ep 1,5mm = 8,45 euros
1ml Profilé Alu plat 30x2mm = 4,90euros
Boulonnerie M5x13 Inox +rondelles = 16 euros
Tole Alu ep 0,8mm 1000x400mm = 11,90 euros
Equerres inox (4) = 4,40euros
Huile de coude = 0
Pied acier laqué noir (2) = 8 euros
Platines acier noires (2) = 14 euros
Grille Alu aération = 2,10 euros
Pour la galerie elle meme = 85 euros
Eclairage :
2x39W Ballast Hagen T5 = 48€
2x39W JBL T5 = 36 euros (natur)
2x45W Ballast Juwel = O (recup des miens)
2x45W JBL T5 = 36 euros (day)
Pour la lumiere 110 euros
Pour le Total = 195 euros
C'est pas specialement economique mais cela s'integre bien sur le bac, et en plus il reste fermé.

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
taz33
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 355
Localisation : le teich 33
Emploi : conducteur d'engins de chantier
Date d'inscription : 11/03/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 17:59
beau travail !!
avatar
Angelius
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 16
Age : 41
Localisation : Reims
Emploi : commerçant
Date d'inscription : 07/06/2010
http://www.alchimiste-games.fr

default Re: Rampe d'eclairage ALU pour RIO 180

le Jeu 10 Juin 2010 - 20:47
franchement, magnifique travail.

Le rendu est beau et pratique. Tu laisses la couleur alu apparente ?
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Ven 11 Juin 2010 - 8:41
Merci à Taz et toi Angelus
En effet c'est pratique
Pour la couleur pour l'instant oui je laisse comme ca, car la peinture sur Alu est des plus complexe (je veux dire pour qu'elle tienne longtemps)
Il faut faire une preparation de surface, et ensuite appliquer des peintures specifiques

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Sam 12 Juin 2010 - 22:32
C'est clair qu'il faut pas être dérangé par l'aspect industriel de la chose, mais l'ensemble tient bien et je pense que c'est plus durable et pratique sur certains aspects qu'une galerie en bois (on parle de fait-maison Wink )
Félicitations !
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 14 Juin 2010 - 8:59
Merci...

Au niveau du taf de ce week end, je suis parti en France, et j'ai essayé de trouver des tubes T5, pour mettre dans la galerie... bah sur Metz c'est pas top du tout, il y a rien... il y a meme une enseigne ou la vendeuse ne devait meme pas savoir comment elle s'appele....
Bref je suis rentré bredouille...
Enfin pas tres grave, j'ai decidé de desosser ma galerie Juwel...
Bon apres avoir essayé de "sortir les elements "proprement"... bah ca marche pas... tout est thermocollé (les elemets sont chauffés pour que a l'assemblage les pieces fusionnent... au moins c'est etanche.
Bon bref (merci ma Dremel) j'ai incisé et j'ai trouvé un beau ballast electronique...
voici la photo:

Je ne vous montre pas les photos du branchement pour l'instant, faut que je trouve du cable elec avec 4 conducteurs...

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Mer 16 Juin 2010 - 9:45
Bon j'ai commandé les neons manquant et meme les neons de remplacement.
Je vais surement les recevoir le week end.
Donc je posterai les photos à l'avancement.
Bye bye

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Ven 18 Juin 2010 - 11:54
Je viens de les recevoir
Au boulot !!!!

Par contre hier soir j'ai commancé la renovation de ma table de billard... (changement drap, bande et remise en pleinture complete)
Je sais pas trop... par quoi commencer...,
bon ok je fini la galerie

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 21 Juin 2010 - 9:43
Bon voila

Je reprends

J'ai installé l'eclairage fournit par mon ancien ballast Juwel (2x45W T5)

Et ca donne ca:



ensuite il faut realiser le cablage, cette operation doit etre bien faite si vous voulez pas vous retrouver les doigts collés sur la galerie. (c'est pour cela qui si vous etes une "tanche en bricolage" faut laisser tomber et arreter de lire.

Mais avec un peu de logique on peut faire comme ca:



ensuite on soude "la rallonge" (sans oublier de faire passer le cable dans les passes fils etanches de sortie)



Apres ca, il faut rendre etanche la connection, il faut utiliser de la gaine thermoretractable, comme ca :




On peut renforcer si vous le souhaitez :



(nota : les douilles Juwel, sont creuse, j'ai donc simplement fait un bouchon avec du silicone aquarium)


On repete l'operation sur les autres douilles (les 3 restantes) on proteges, on test, et ca marche.


En refait la manip avec les douilles du ballast Hagen (je dois couper car les douilles ne sont pas demontable ##16 )

et ca donne ca:




Petit controle de fonctionnement avant de tous bloquer et fermer... CA MARCHE


Bon ensuite le serrage des "presse etoupes" :



Bon mainteant que cela et fait... je vais prendre une biere.


Ca le vaut bien non :




0,5L apres, je mets en place la galerie sur ses supports :








Nota : les ballasts sont vissés sous la plaque de l'aquarium


Je vous fais partager ma creation, cela me fait plaisir. Cependant faites attention en manipulant ce type d'equipement, on est en presence d'eau et de courant alternatif., si vous souhaitez me copier pas de soucis ##06 .Mais soyez responsable de ce que vous faites. Je ne le serai pas a votre place si vous vous blessez.

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
Pierrot31
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 39
Localisation : 31
Emploi : Etudiant
Date d'inscription : 19/06/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 21 Juin 2010 - 11:30
Effectivement tu l'as bien modifié... On peut avoir une photo de l'arrière? Je ne comprends comment la plaque tient à l'arrière en étant ouvert... Je te remercie. Je pense que je vais faire la même chose avec mon Rio 125 mais pas en Alu mais en bois. C'est moins couteux pour ma poche d'étudiant.

Merci encore!
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 21 Juin 2010 - 12:28
Pierrot31 a écrit:Effectivement tu l'as bien modifié... On peut avoir une photo de l'arrière? Je ne comprends comment la plaque tient à l'arrière en étant ouvert... Je te remercie. Je pense que je vais faire la même chose avec mon Rio 125 mais pas en Alu mais en bois. C'est moins couteux pour ma poche d'étudiant.

Merci encore!

regarde le post n° 8, il y a des pieds derriere

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
Pierrot31
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 39
Localisation : 31
Emploi : Etudiant
Date d'inscription : 19/06/2010

default Re: Rampe d'eclairage ALU pour RIO 180

le Lun 21 Juin 2010 - 14:33
Merci. Mon meuble ne dépasse pas comme le tien chez moi. Il faudra que je m'y prenne autrement. Mais merci en tout cas!
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
