default Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 15:38
Bonjour à tous,

J'ai, il y a peu, établi un projet d'aquarium avec son meuble.
J'ai fait les plans en 3D ci-dessous:



Seulement maintenant se présente le problème des matériaux, après quelques heures de recherches, je suis sorti un peu sur ma fin alors j'aimerais quelques conseils pour la réalisation.
Je vous présente les mesures:
- Aquarium: L70 x P45 x H60 --> 180 L env.
- Meuble: L70 x P45 x H80

1) Pour ce qui est de l'aquarium je compte le faire a partir de verre de 8mm
Est-ce correct ?

2) Pour le meuble, j'aimerais utiliser du MDF (medium) d'épaisseur 16mm
Est-ce suffisant pour supporter l'aquarium ?
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 17:21
Salut
Attention la hauteur de l'ensemble doit te permettre de nettoyer le fond de l'aqua´, sans etre obligé de monter sur une chaise, ou un escabaut
C'est plus simple
Sinon ca va etre bien je pense
8mm, je sais pas je dirais oublies pas les renforts

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 17:33
Ce que je pourrais donc faire c'est enlever un peu de hauteur sur chaque partie ( Aqua + meuble , genre 10 sur chaque.
Et ainsi faire le tout plus long.
J'ai oublié de dire que je compte mettre une entretoise sur le haut de mon aquarium, mais ça me parait évident
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 17:48
Je sais pas tu voulais faire un truc plus elancé que trappu non ?
Garde ta forme initiale mais limite ta hauteur de meuble (hauteur de ton filtre)
Mesure la distance qu'il y a entre tes dessous de bras et le sol, ca c'est la partie qui sera toujours hors du bac (j'espere), et la longeur de ton bras moins le substrat et sable plus un peu de la cloche de syphonnage, te donne la hauteur interieur de ton BAC

ATTENTION : tu fais ce que tu veux, je conseille sa pour etre pratique...

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 18:07
Oui je me doute que tu ne vas pas me forcer :##06:
Mais j'avais vraiment pas pensé à ce détails à la conception 3D, a vrai dire le fait de monter sur une marche pour nettoyer le bac ne me dérange pas vraiment, et si je voulais faire un aquarium plus haut que large c'est plutôt dû au manque de place dont je dispose. Maintenant, je pense être en mesure de faire des concessions sur la configuration de l'espace de mon intérieur... Et pis ça reste encore à l'état de projet donc tout reste très variable !
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Jeu 10 Juin 2010 - 22:48
Personne ne m'as confirmé pour l'utilisation du médium, pas de problème pour le poids ?
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 8:36
Salut
Ton projet est parfait
Pour le medium, ca va bien car ton bac n'est pas excessivement lourd, si tu veux pour te rassurer tu rajoutees des equerres dans les angles interieurs (celles qui servent au creation de plancher en bois (tu les trouves au rayon gros oeuvre de chez casto),

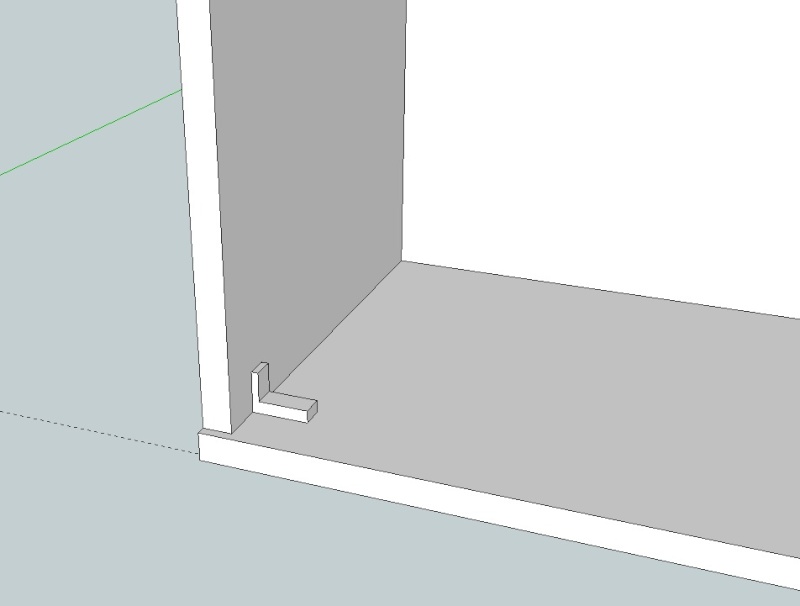

tiens voila plutot une image


Regarde bien la position de la plaque inferieur, elle doit etre bien comme sur la photo (ca veut dire que pour visser tu dois retourner ton meuble)
Le fond du meuble (la ou tu vas percer pour faire sortir les tuyaux et les cables) devra lui aussi etre en medium (tu peux prendre moins epais) afin de creer un contreventement
Il faut aussi que tu fasses des avant-trou avant avant de visser " tes vis" afin de ne pas eclater le bois.
Sinon RAS, bonne chance et on attend les photos.

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:00
Merci beaucoup pour l'éclaircissement, je comptais mettre des équerres mais je ne savais pas trop comment m'y prendre, maintenant oui !
Par contre les avant-trous, je me suis fait tellement avoir avec cette connerie que j'en fais systématiquement, le miracle des erreurs: elles nous donnent envie de pas les refaire =D

Juste, pour ce qui est du trou dont tu as parlé au fond du meuble pour les tuyaux et les câbles, je me doutais bien qu'il me fallait une solution pour ça mais j'ai pas prévu grand chose, tu pourrais m'éclaircir un peu ? :##21:
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:09
Bien sur

Ma DREMEL et MOI ont est toute la journée sur le pied de guerre

Bon tu vas (par soucis esthetique) cacher toute l'instrumentation dans le meuble (c'est le but du meuble)
Pour cela, tu dois (dans le fond epais que je preconise) faire des trous pour le passage des tuyaus, des transformateurs, des tuyau CO2, des tuyaus AIR, et de tous ce que tu auras rajouté au fil du grossissement de ta passion

Un gros conseil, soit tu fais un trou avec une scie cloche, soit un trou rectangulaire avec une scie sauteuse (moins propre) mais surtout fais en suffisement, car des trucs a faire passer tu vas toujours en avoir.

Pense que un jour tu devras faire passer un transfo de lampe fluocompacte pour faire je sais pas quoi, et que si tes trous sont trop petit bah c'est galere.

Donc si tu veux des trous ronds, tu fais un leger investissement dans une scie cloche diametre 100mm (ou proche)
Pour ton meuble fais 2 trous par compartiments (un au dessus de l'autre)

Voila si tu veux d'autre precision hesite surtout pas

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:11
Autre petite chose : Eclairage tu vas mettre quoi ? H70 c'est haut

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:20
Oui pour ce qui est de la hauteur j'en ai discuté un peu plus haut, je pense que je vais un peu changer la configuration du meuble pour le faire un peu moins haut, histoire d'avoir un bac d'env. 50 cm de haut et le faire légèrement plus large. Pour ce qui est éclairage et tout je suis pas pro donc je compte me baser sur des conseils de qui peut m'en donner Smile

Edit: pour ce qui est des outils (cloche) j'ai un voisin très fourni qui se fera une joie de m'aider Wink
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:28
Merci voisin

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:30
Bon je vais de ce pas redessiner mon meuble, euh juste ôte moi d'un doute, le "fond du meuble", c'est bien la partie arrière ?
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 13:36
Oui pour moi le fond c'est la partie contre le mur
(pas la partie au sol)

Revois la largeur du meuble ou alors le nombre de porte, car pour ton projet de base, tu avais des portes qui faisaient a la louche 30cm de large max, un peu short pour un filtre

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 14:38
Et voilà !




Dimensions:

Meuble: 80x45x80
Bac: 80x45x50

Total (+gallerie): 80x45x143

Edit: Quel con ! j'ai mis toutes les valeurs à 80 en largeur au lieu de 90 !

Enfin bref vous avez compris l'esprit Smile
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 15:20
Rajoute un ou deux trous en bas

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 15:34
j'ai remis à jour les dimensions avec une largeur de 90cm approximativement.
Plus le trou en bas.
Plus tard, il y aura des portes sur le devant.

avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 15:48
Pas mal, tu te lances quand ?

_________________
Les fausses idées en Aquariophilie

IAPLC 2011 : 372/1603
avatar
PlopX
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 42
Localisation : Moselle
Emploi : Etudiant
Date d'inscription : 09/06/2010

default Re: Projet meuble et aquarium.

le Ven 11 Juin 2010 - 16:18
Pas tout de suite, là je vais avoir le BAC, après je pars en vacances un Week-end, et je commence à bosser mi-juillet.
Donc je vais en profiter pour rassembler tout le matériel pendant ce temps, et puis commencer tout doucement. Je posterai les photos au fur et à mesure de l'avancement du projet ! :##27:
