default Et un 250L de plus avec éclairage LEDS

le Lun 6 Sep 2010 - 20:32
Bonjour à tous,

voila ce qui m'amène

Depuis de nombreuses années je possède des aquariums de types amazoniens et de petites tailles : 96L , 130L.

Je voulais donc un peut changer d'orientation et me lancer dans un bac malawi.

J'ai donc acheté un bac de 250 litres brut avec une galerie d'éclairage en T8 de 2x 30W et un chauffage de 200W.

Il n'y a pas de filtration externe ni interne.
Je pensais fabriquer deux décantes internes disposées dans chaque coin à l'arrière du bac pour un meilleur brassage.

Voici un schéma fait avec sketchup.



Je pensais utiliser deux pompes à eau eheim de 500L/H chacunes soit 1000L/H en tout.

Comme matériaux de filtration dans l'ordre du haut vers le bas :
- perlon
- mousse bleue grosse
- mousse bleue fine
- nouilles

Voila mon idée de départ...

Si vous avez des corrections à apporter ou des commentaires n'hésitez surtout pas.

A bientôt

Cédric


Dernière édition par masterbalby le Sam 9 Oct 2010 - 10:21, édité 1 fois
avatar
Shivato
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 738
Age : 43
Localisation : Gers
Emploi : Korriganophobe
Date d'inscription : 15/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Mar 7 Sep 2010 - 11:50
Déjà que je trouve qu'une décante interne bouffe trop de place, alors deux...
Sais-tu que ta filtration va te prendre 40L?
Perso, j'opterais pour un filtre externe ou une décantation avec un bac de 54L collé à coté par exemple...
avatar
RomanoPingu
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 397
Age : 28
Localisation : Rouen
Emploi : Etudiant
Date d'inscription : 23/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Mar 7 Sep 2010 - 12:33
Il te faudra également rajouter pas mal de lumière car comme ça, tu es à 60W pour 250L soit environ 1W pour 4L alors qu'il faut plutôt 1W pour 2L Wink

Sinon, je suis d'accord qu'il serait pas plus mal de partir sur une pompe externe, ça évité de perdre trop de place dans le bac.
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Mar 7 Sep 2010 - 12:56
vous avez tous les deux raison

je vais opter pour une decantation externe sous le bac.

pour l'eclairage je vais faire un malawi sans aucune plante donc l'éclairage est suffisant
avatar
RomanoPingu
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 397
Age : 28
Localisation : Rouen
Emploi : Etudiant
Date d'inscription : 23/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Mar 7 Sep 2010 - 13:15
Effectivement, pas besoin de lumière du coup ^^
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 10:20
Alors me revoila après pas mal de réflexion et de bricolage.
J'ai donc abandonné l'idée de décante interne.
J'ai trouvé sur leboncoin un filtre extérieur semi-humide Eheim 2227 que je vais binomer avec un filtre extérieur Tetratec Ex700. Ca me permettra de décaler le nettoyage des éléments de filtration.

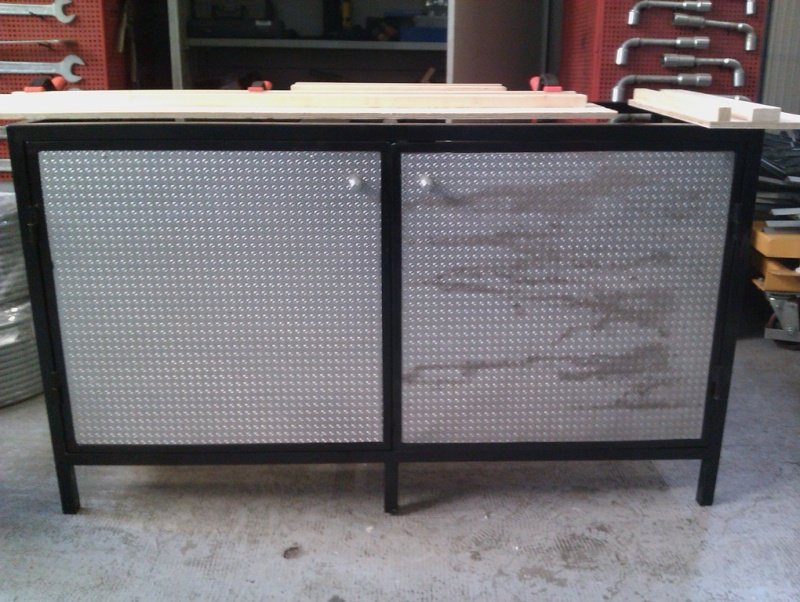

Pour le meuble j'ai acheté un support en tube carré de 25mm que j'ai habillé avec des plaques en alu. J'ai également rajouter des renforts au centre et deux pieds au milieu devant et derrière.

Avant


Après


Le bac acheté avait une galerie t8 de deux néons de 30W
Je voulais me lancer dans l'éclairage par led.

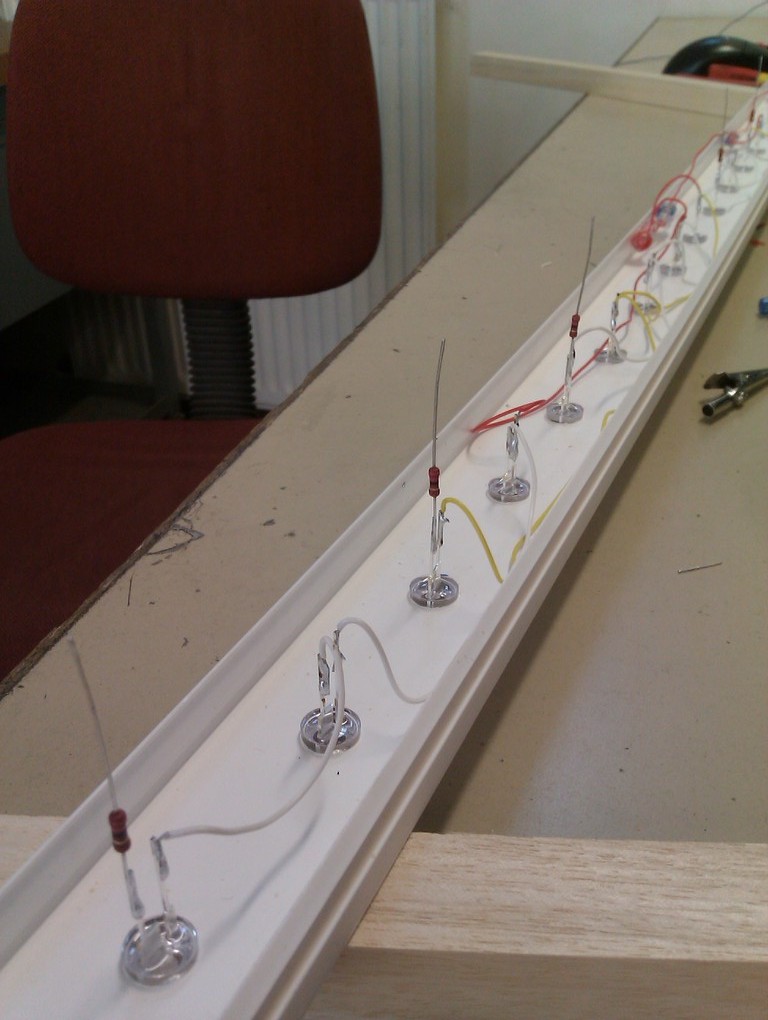

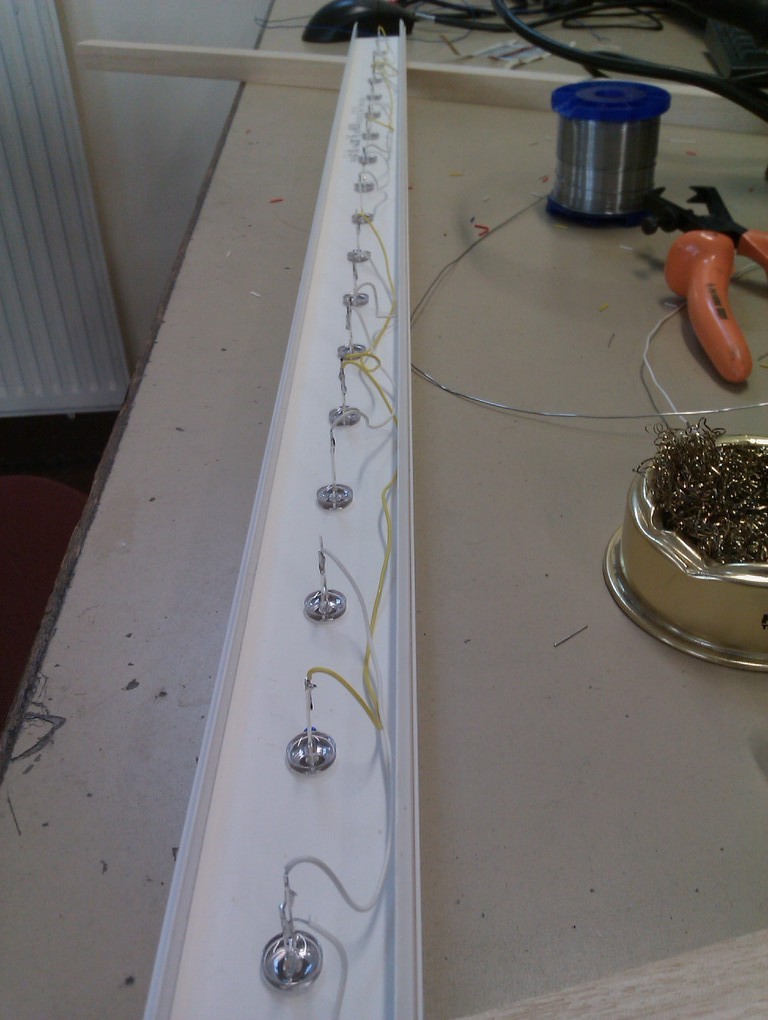

Grâce à l'aide fournie sur le forum aquaohm http://aquaohm.xooit.fr/portal.php j'ai fabriqué ma rampe leds.
Elle est composée de 4 rangées de 19 leds blanches et blanches chaudes. Il n'y a pas de led rouge et bleue car le bac ne sera pas planté.




Pour info la rampe fait un mettre de long



J'attends encore la livraison de Hongkong de led bleues pour simuler un eclairage lunaire puis je fermerais le tout avec du silicone pour l'étanchéité.

Pour la galerie je suis en train d'essayer de fabriquer une galerie en bois peinte et vernie avec un vernis alimentaire aquaréthane dans lequel la rampe leds sera fixée.

Ce n'est que le début de la construction :##15:


A bientôt pour de nouvelles infos
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:27
Je vais suivre ton topic... c'est ultra interessant pour la lumière...

d'ailleurs le manque de led a mon gout (ou plutot idée d'un manque) me fait te poser cette question, tu as calculer combien il faut de led pour arrivé a un nombre de lumen identique a du 1w/2l correspondant au néon ?

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:31
Pour le calcul du nombre de leds j'ai fait entièrement confiance à biduleohm l'admin de aquaohm.
Il s'est créer un tableau excel avec les différentes leds existantes, leurs caractéristiques, puissances et en fonction du type de bac (pas planté, peu planté, très planté, récifal) et la taille du bac il nous indique la quantité et le type de leds à utiliser.
Dans mon cas (bac non planté), j'utilise 58 leds blanches et 18 leds blanches chaudes.
Ce sont des leds de 10mm de diamètres consommant 100mA d'où la petite quantité de leds par rapport aux installation utilisant des leds de 5mm et 20mA.
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:36
J'avait remarquer la taille pour avoir fait prof de techno dans une vie entérieur :##17: ... mais cela paraissait pas trop puissant pour un aquarium (mais les photo fausse beaucoup cette impression)

merci pour ta réponse :##27:

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:39
non effectivement les photos ne rendent pas toute la puissance.
Je vais essayer ce soir de faire une photo dans le noir.

PS : Prof de techno ???
je me rappelle de mes cours de cuisine , de couture , tout une époque
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:45
@masterbalby a écrit:non effectivement les photos ne rendent pas toute la puissance.
Je vais essayer ce soir de faire une photo dans le noir.

PS : Prof de techno ???
je me rappelle de mes cours de cuisine , de couture , tout une époque
C'est finit tout cela :##17:

Maintenant c'est production, marketing, communication visuel, cycle de vie du produit, dessin industriel et évidement beaucoup d'électronique avec des petits montages (led, resistance, petit puces :##17: )....

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 11:46
C'est une bonne nouvelle
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Sam 9 Oct 2010 - 16:15

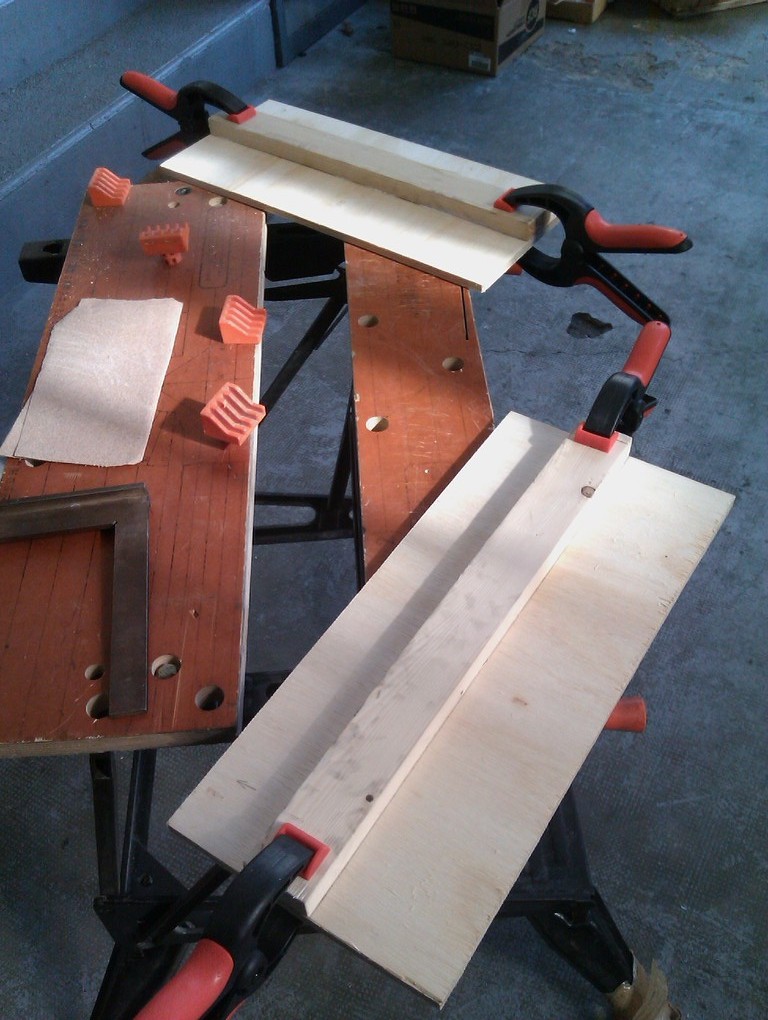

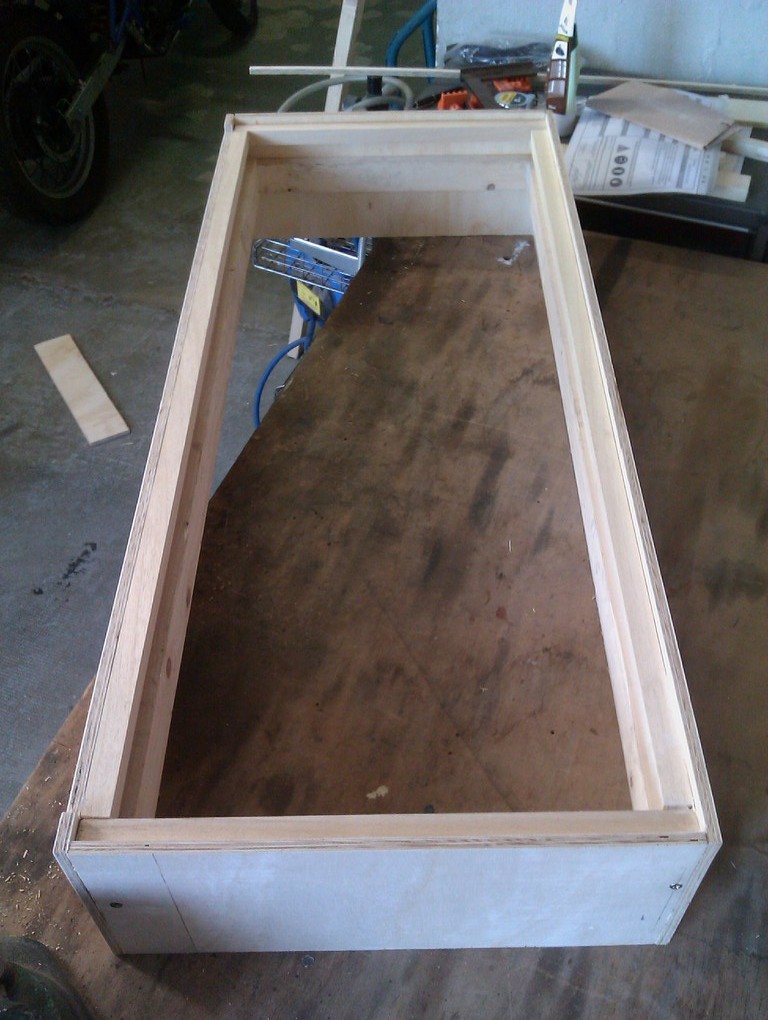

Deux petites photos de la fabrication du cadre de la galerie d'éclairage.





Maintenant j'attaque le couvercle et je n'ai aucune idée de comment je vais faire :##12: :##12:
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Mer 20 Oct 2010 - 15:52
Me voila de retour,
la rampe de leds est presque finie ainsi que le galerie en bois sur laquelle elle viendra se fixer.

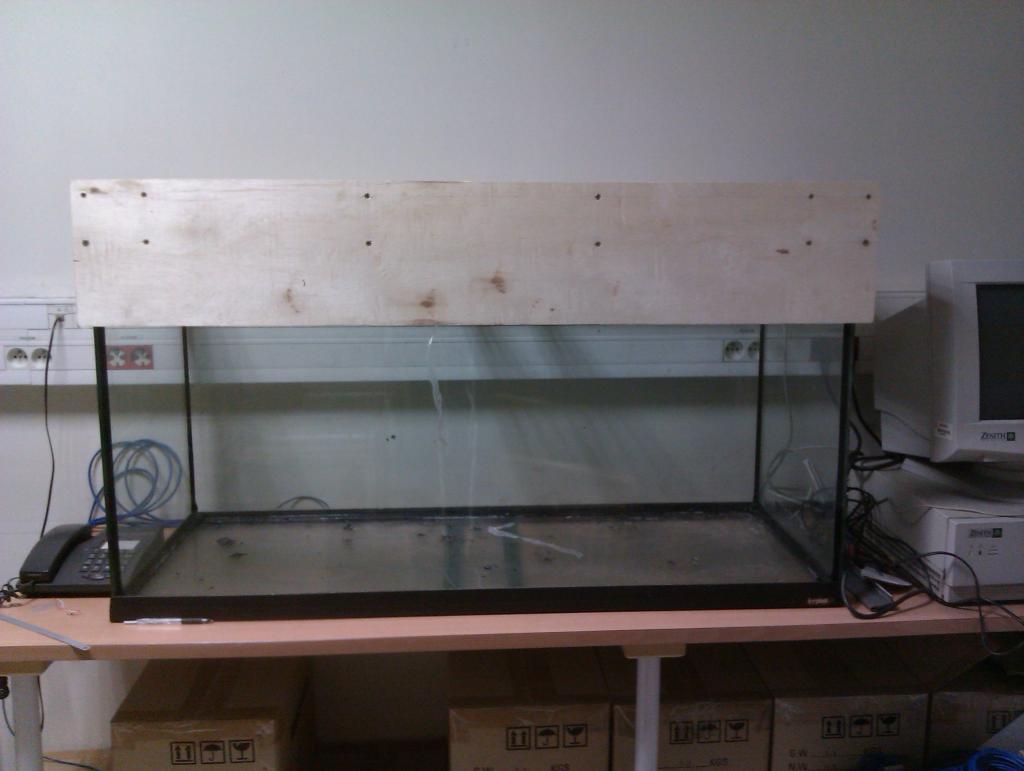

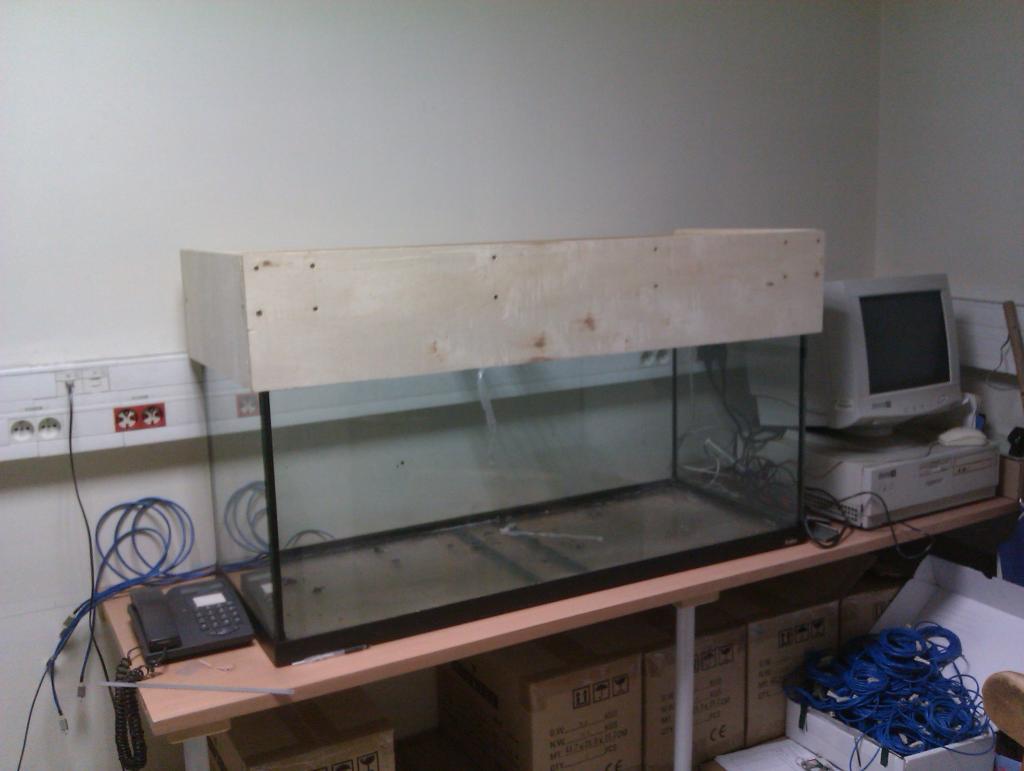

Voila deux photos du tour de la galerie sans couvercle (donc sans rampe) posé sur le bac.




Demain j'attaque le ponçage et la première couche de peinture blanche.
Il y aura deux couches de blancs puis deux ou trois couches de vernis aquaréthane spécial cuisine et salle de bain.
Il faut aussi que je trouve un système pour le système d'ouverture du couvercle.

Voila où j'en suis.
A bientôt
avatar
VAHE
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 174
Age : 24
Localisation : Haut var
Emploi : apprentis cuisinier
Date d'inscription : 05/10/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Mer 20 Oct 2010 - 16:31
Superbe travail :##06:

Avec un peu de couleur sa sera encore mieu !!

Vivement la suite :##17:

_________________
Mon Bac 96litres "Clic ici"
Mon Bassin 150litres "Clic ici"
avatar
Shivato
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 738
Age : 43
Localisation : Gers
Emploi : Korriganophobe
Date d'inscription : 15/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Ven 22 Oct 2010 - 13:48
T'as bien bossé, vivement la suite.

PS: Le PC à côté, tu vas le revendre à un magasin d'antiquité??? :##17: :##17: :##17:
avatar
AurélienWBB
Modérateur
Modérateur
Masculin Nombre de messages : 11911
Age : 57
Localisation : Würzburg (Bavière) ou Strasbourg ça dépend
Emploi : Collégien, meme si c'est pas un métier
Date d'inscription : 16/11/2009

default Re: Et un 250L de plus avec éclairage LEDS

le Ven 22 Oct 2010 - 13:52
Salut

dommage d'utiliser une technologie aussi recente et mettre ca en place dans une galerie qui est 2 fois plus grosse qu'une galerie pour tube T8... :##06: :##21:

tu as mis en eau ton bac ?

ton retour d'experience sur la pousse des plantes sera attendu par de nombreuses personnes ici... qui n'ont pas le courage de souder 500 leds ... et essayer ... :##06:


tiens nous au courant :##27:
avatar
Shivato
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 738
Age : 43
Localisation : Gers
Emploi : Korriganophobe
Date d'inscription : 15/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Ven 22 Oct 2010 - 14:00
@AurélienWBB a écrit:
ton retour d'experience sur la pousse des plantes sera attendu par de nombreuses personnes ici... qui n'ont pas le courage de souder 500 leds ... et essayer ...

Il a dit, plus haut, que le bac ne sera pas planté. :##23:
avatar
crimmi
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 430
Age : 30
Localisation : 95750
Emploi : Communication
Date d'inscription : 03/04/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Ven 22 Oct 2010 - 14:11
Moi j'ai juste une question pourquoi la galerie est elle aussi haute .... :##10: Peut être un effet d'optique mais elle semble écraser ton aqua ...

Sinon ton projet et vraiment sympa :##05:

_________________


MON 30 L : Red Cherry et Caridina en pleine réfection.
160L : Rasboras, Gourami perlé, Corydoras trilineatus, Caridina japonica, néon rose surprise
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Ven 22 Oct 2010 - 14:52
Alors pour rappel le bac ne sera pas planté, à la limite une ou deux anubia...

La galerie est un peu haute peut être.
Elle mesure 20cm de haut.
- 10 cm qui recouvrent le bac. De cette façon on peut se permettre un peu d'évaporation vu que le niveau d'eau se trouvera toujours derrière la galerie (je ne sais pas si j'ai été très clair :##06: )
- 10 autres centimètres pour mettre mes deux rampes d'éclairages. Je ne voulais pas les coller à l'eau pour éviter l'éventuel effet projecteur.

Voila l'explication.
avatar
General_Jab
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 979
Age : 35
Localisation : Lyon
Emploi :
Date d'inscription : 12/05/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Dim 24 Oct 2010 - 0:16
Super intéressant ton support de rampe. Smile
Par contre, comme crimmi, la photo donne l'impression que la hauteur est "énorme".

Vivement la suite. Wink
masterbalby
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 64
Age : 44
Localisation : paris
Emploi : fonctionnaire
Date d'inscription : 30/07/2008

default Re: Et un 250L de plus avec éclairage LEDS

le Lun 25 Oct 2010 - 15:15
Voila le meuble posé à son emplacement définitif
avatar
jazznet2004
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1958
Localisation : Marignane
Emploi : chef de projet
Date d'inscription : 05/09/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Lun 25 Oct 2010 - 15:58
@masterbalby a écrit:Voila le meuble posé à son emplacement définitif
Merde pas génial a coté de la télé :##07: ... je suppose que t'as pas le choix :##07: ....

mais c'est pas top pour 2 raisons :
- le bruit qui va dérranger les poipois.
- le point d'attention de 2 éléments proche (TV et aqua, l'attrait des 2 s'annulent : aménagement d'espace harmonieux :##06: )

_________________
Rio 300 aquascaping en démarrage,
2 pompes Eheim 3 pro,
Diffusion de CO2,
Éclairage par LED avec Dimmer. :##17:
En cour de création d'un automate de gestion d'aquarium d'eau douce pour geek ^^:
http://www.forumaquario.org/t119313-creation-automate-de-gestion-d-aquarium-au-douce
avatar
Shivato
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 738
Age : 43
Localisation : Gers
Emploi : Korriganophobe
Date d'inscription : 15/07/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Lun 25 Oct 2010 - 16:55
@jazznet2004 a écrit:Merde pas génial a coté de la télé :##07: ... je suppose que t'as pas le choix :##07: ....

mais c'est pas top pour 2 raisons :
- le bruit qui va dérranger les poipois.
- le point d'attention de 2 éléments proche (TV et aqua, l'attrait des 2 s'annulent : aménagement d'espace harmonieux :##06: )
Et si jamais il y a les dents de la mer qui passe, tes poissons vont stresser un max! :##17: :##17: :##17:
avatar
crimmi
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 430
Age : 30
Localisation : 95750
Emploi : Communication
Date d'inscription : 03/04/2010

default Re: Et un 250L de plus avec éclairage LEDS

le Mar 26 Oct 2010 - 21:07
@masterbalby a écrit:- 10 cm qui recouvrent le bac. De cette façon on peut se permettre un peu d'évaporation vu que le niveau d'eau se trouvera toujours derrière la galerie (je ne sais pas si j'ai été très clair :##06: )


Pourquoi 10 cm ?? 5cm ce n'est pas suffisants ??,(avis perso)

_________________


MON 30 L : Red Cherry et Caridina en pleine réfection.
160L : Rasboras, Gourami perlé, Corydoras trilineatus, Caridina japonica, néon rose surprise
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
