default rajout de tubes sur couvercle d'origine (100L)

le Dim 14 Nov 2010 - 10:58
Malgré qu'il y a pas mal de bricolage similaire , je me suis quand meme decidé à poster ce sujet.

mon bricolage de la galerie d'eclairage est terminée voici coment j'ai procédé :

La galerie d'eclairage est celle d'origine c'est à dire avec un tube T8 de 18w de 60cm avec un une boite qui contient le ballast sur laquelle le néon est fixé.

Ce projet est destiné pour placer 3 tubes T8 dans la galerie d'origine tout en gardant l'accés pratique au bac. Au final on obtient 66w.

1er etape :

Ouvrir le couvercle qui ferme la boite qui contient le ballast, le mien était siliconé il sufit de le décoller en placant une lame de couteau dans la rainure puis le decoller délicatement .

2eme etape :

Vous avez maintenant accés au ballast. je ne les pas retiré tout de suite, j'ai d'abord enlevé la boite noir. Pour l'enlever, au lieu de l'exploser, je les delicatement decoupé au cutter brulant en la faisant fondre tout simplement. Par contre j'ai eu un moment de reflection c'est pour la partie qui se trouve derriere la galerie là ou est maintenu le starter et puis je me suis decider à le couper c'est ce qui fait le trou en bas à droite de la galerie (voir photo ci dessous)

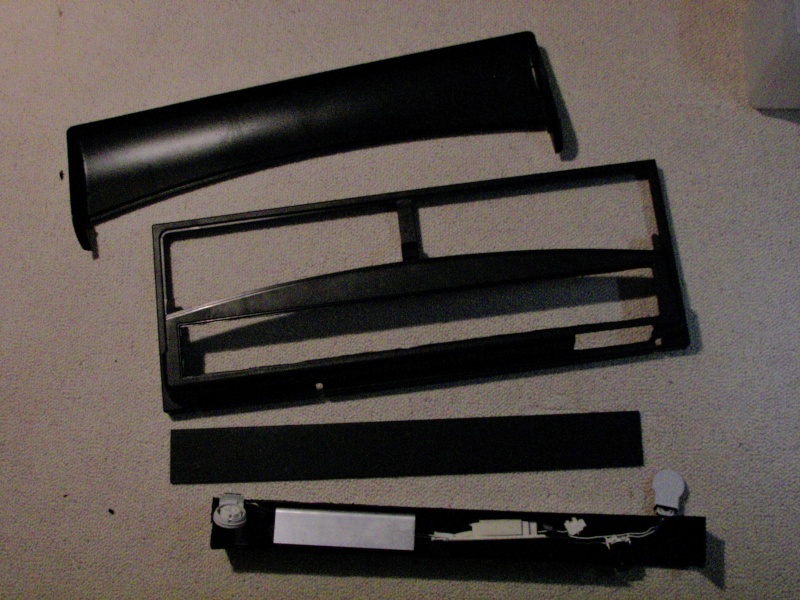

Vous etes maintenant a peu prés à un resultat comme ceci : (tout demonter)

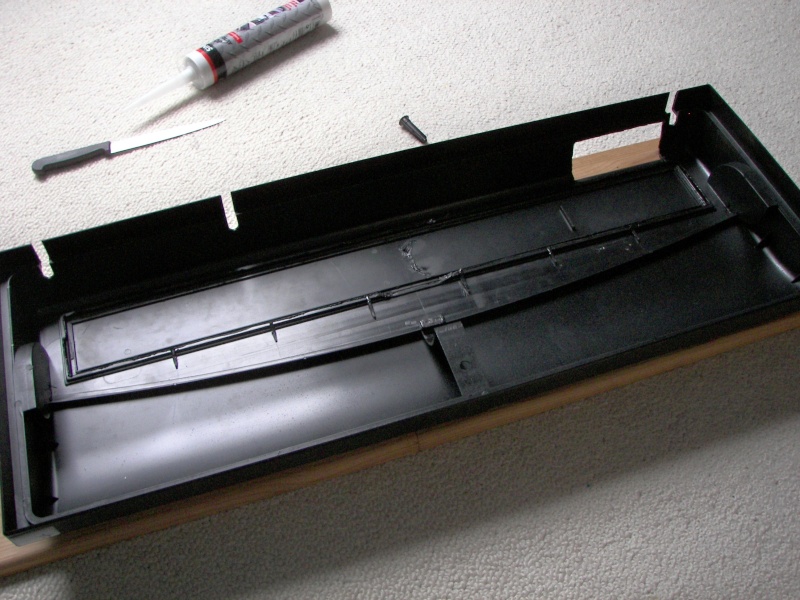

de l'interieur avec les parties assemblées mais non collées :



3eme etape :



Recoller l'ancien couvercle de la boite, pour ma part il a été recollé avec du silicone noir il garde comme ca sa flexibilté

4eme etape :

A cette étape là le couvercle est trés souple meme trop, avec le poid des prochains tubes il pourrait trop se courber donc il est plus judicieux de placer un renfort. Le renfort que j'ai placer à été decouper dans la boite noir que j'ai retiré precedement et collé toujours avec le silicone.

Le voici une fois mis en place :



5eme etape :

Maintenant je comble le trou qui a été fait là ou était placé le starter, une photo pour montrer le trou :



Pour le combler j'ai repris un morceau de la boite noir pour ensuite le siliconé sur le capeau, il est maintenu avec des renfort qui proviennent toujours de la boite, decoupé toujours avec le cutter brulant. Mais avant de le collé j'ai fait un trou pour clipser la douille d'origine, celle-ci a d'abord été deconecté de ces fils avant d'etre placé .

De derriere avec la douille fixée et le morceau de plastique noir collé :



de l'interieur :



6eme etape :

Maintenant que une douille d'origine est fixée on peut placer l'autre. Pour celle-ci meme systeme qu'avec l'autre, on fait un trou rectangulaire pour clipser la deuxieme douille .

Voici le resultat de derriere : (on peut voir apparaitre les 2 douilles d'origine fixées deconnectées de leurs fils)
Si on replace les fils sur la douille et qu'on insalle le néon il peut etre pret a fonctionner



7eme etape :

A ce moment là, tous le materiel installé est d'origine il me reste à installer les2 autres tubes .j'ai longuement reflechi de la maniere dont je voulais les installer pour pouvoir les retirer en cas de besoin. Le bricolage qui suit n'est pas applicable pour tous car je me suis servi du rebord de ces douilles provenant de ce-ballast pour pouvoir les faire gliser dans une orniere (entourée en rouge) :

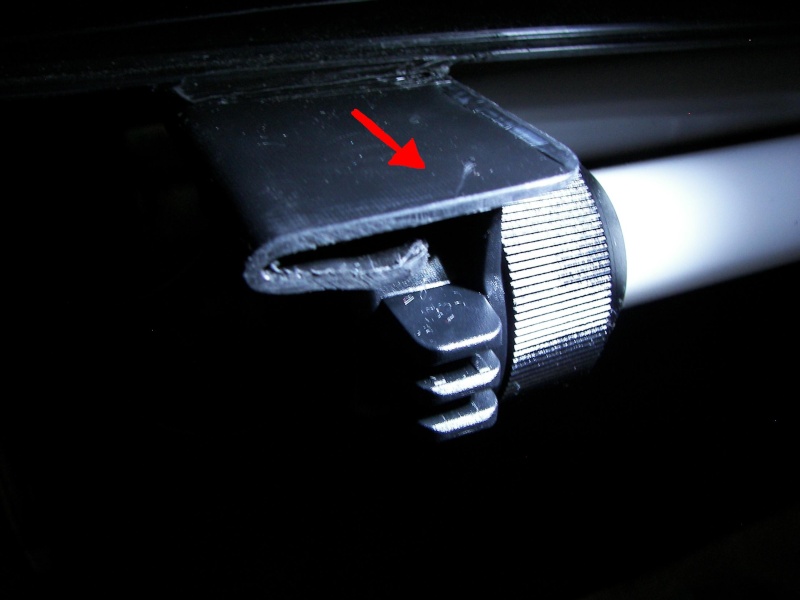

Pour retirer le tube il n'y a rien de plus simple il suffit de faire glisser les douilles dans le sens de la flèche :



Fabrication de l'orniere :

J'ai decoupé un morceau de la boite qui renfermait le balast, une fois qu'il est decoupé il forme un L pour le courber encore plus il faut faire chauffer le coint puis le replier sur lui meme mais pas de trop de facon à ce que les douilles puissent rentrer dedans.
Ensuite elle a été siliconé sur le capeau .

Voilà le resultat :










J'espere avoir été assez clair
Si il y a des questions n'hesitez pas


Dernière édition par tiupy le Jeu 18 Nov 2010 - 18:50, édité 1 fois
avatar
le-belge-06
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 79
Age : 35
Localisation : alpes maritime
Emploi : chauffeur routier
Date d'inscription : 25/10/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 15:12
salut

bien pensée pour le renfor
tu est peut-etre le seul a y avoir pensée :##05:

bon boulot

_________________
BAC: 120L
MISE EN EAU: 03/10/2010
FILTRATION: Externe JBL 900 + 150G de Tourbe
CO2: Artisanal
ECLAIRAGE:2 X OSRAM LUMILUX HO 865 39w / 1 X SYLVANIA AQUASTAR 25W
SUBSTRAT:JBL manado
PLANTE: Egeria densa 50% du Bac
POISON: 5 Corydoras venezuelanus / 6 Barbus de Sumatra / 6 Barbus de sumatra VERT / 5 Barbus de sumatra VERT
avatar
tiupy
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 712
Localisation : 95 val d'oise
Emploi : Étudie
Date d'inscription : 17/06/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 17:24
merci à toi
avatar
auxia
Modératrice
Modératrice
Féminin Nombre de messages : 26280
Age : 31
Localisation : Blanc-Mesnil (93) Villemomble (pro)
Emploi : Ostéopathe
Date d'inscription : 27/01/2008
http://www.aquamaniak.over-blog.com

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 17:47
Hello

super boulot, super propre.

Peux-tu donner le modèle de ton bac, comme ça je le met dans les post-it de bricolage Wink

_________________
AquaManiaK
http://www.aquamaniak.over-blog.com
avatar
Elmaki
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1580
Age : 27
Localisation : Orcemont
Emploi : --'
Date d'inscription : 07/11/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 18:41
Pour le renfort, j'y ai pensé aussi ( j'ai un 60l avec le même capot mais en plus petit). Mais j'ai préféré tout refaire... Smile Bien joué, et merci monsieur sillicone !
avatar
tiupy
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 712
Localisation : 95 val d'oise
Emploi : Étudie
Date d'inscription : 17/06/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 18:50
Merci beaucoup à vous tous

C'est un 100L aquatlantis


Dernière édition par tiupy le Lun 22 Aoû 2011 - 16:23, édité 1 fois
avatar
Elmaki
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1580
Age : 27
Localisation : Orcemont
Emploi : --'
Date d'inscription : 07/11/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 19:40
Ouais ! on croit partir pour deux heures de boulot et ca se transforme vite en une journée voir plus ! Ce qui est sympa c'est de partager ta façon de faire, et ça c'est terrible. je l'aurais vu plus tot, j'aurais fait exactement pareil.
avatar
tiupy
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 712
Localisation : 95 val d'oise
Emploi : Étudie
Date d'inscription : 17/06/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 15 Nov 2010 - 19:44
C'est vrai, pour moi j'ai fais ca en 6 - 7 jours mais c'est en comptant les jours travail et le temp de reflection et surtout le temp de sechage. Quelqu'un qui a tout prévu il met 3 jours maxi je pense
avatar
Toruna
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 242
Localisation : Prypiat
Emploi : Je suis.................Nicky Larson !
Date d'inscription : 17/03/2011

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 19 Mai 2011 - 0:36
Je déterre ce topic pour te féliciter de ton travail ! D'ailleurs il m'inspire tellement que je vais le faire cette semaine Wink
avatar
Aqua3
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 282
Age : 30
Localisation : Pays de la Loire (53)
Emploi : Curieu
Date d'inscription : 31/08/2011
http://aqua3.over-blog.com/#

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 8 Sep 2011 - 14:24
Salut, pour l'allim déjà présente sur le néon d'origine, comment l'as tu fixé et rendu étanche??

_________________
Suivit de mon aquarium pas à pas>>>Aqua3 blog<<<

Le froid conserve tout, même les cons! Et parfois, les cons servent!
"Reflet D'acide"
avatar
tiupy
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 712
Localisation : 95 val d'oise
Emploi : Étudie
Date d'inscription : 17/06/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 8 Sep 2011 - 18:23
L'allimentation ?

Bah j'ai fait un trou de façon à ce que la douille puisse se clipser et comme ça etre étanche (photo étape 6) puis j'ai ralongé les fils electriques pour mettre le ballast dans le meuble. J'conprend pas trop la question :##22:
avatar
Aqua3
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 282
Age : 30
Localisation : Pays de la Loire (53)
Emploi : Curieu
Date d'inscription : 31/08/2011
http://aqua3.over-blog.com/#

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 8 Sep 2011 - 21:15
C'est bon, tu as répondu a ma question^^ merci :##06:

_________________
Suivit de mon aquarium pas à pas>>>Aqua3 blog<<<

Le froid conserve tout, même les cons! Et parfois, les cons servent!
"Reflet D'acide"
AnneMTHE
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 183
Age : 35
Localisation : Villefranche (69)
Emploi : Rien d'intéressant
Date d'inscription : 27/07/2011

default Re: rajout de tubes sur couvercle d'origine (100L)

le Mer 14 Sep 2011 - 13:34
Alors excuses moi d'avance pour la question bête...
mais comment on fait pour brancher 2 tubes sur une ballast ? :##07:
avatar
Aqua3
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 282
Age : 30
Localisation : Pays de la Loire (53)
Emploi : Curieu
Date d'inscription : 31/08/2011
http://aqua3.over-blog.com/#

default Re: rajout de tubes sur couvercle d'origine (100L)

le Mer 14 Sep 2011 - 14:41
On branche 1 tube par ballaste avec deux ballastes :##06:

_________________
Suivit de mon aquarium pas à pas>>>Aqua3 blog<<<

Le froid conserve tout, même les cons! Et parfois, les cons servent!
"Reflet D'acide"
AnneMTHE
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 183
Age : 35
Localisation : Villefranche (69)
Emploi : Rien d'intéressant
Date d'inscription : 27/07/2011

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 15 Sep 2011 - 13:43
Dommage, mais c'est bon à savoir, merci !!
avatar
tiupy
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 712
Localisation : 95 val d'oise
Emploi : Étudie
Date d'inscription : 17/06/2010

default Re: rajout de tubes sur couvercle d'origine (100L)

le Jeu 15 Sep 2011 - 21:00
@AnneMTHE a écrit:Alors excuses moi d'avance pour la question bête...
mais comment on fait pour brancher 2 tubes sur une ballast ? :##07:

Sufit de prendre un balast qui permet de brancher 2 tubes comme celui que j'ai prit http://www.zone-aquatique.com/Ballast_VISI-LUX_2_x_18-20_watt-p10068.html
AnneMTHE
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 183
Age : 35
Localisation : Villefranche (69)
Emploi : Rien d'intéressant
Date d'inscription : 27/07/2011

default Re: rajout de tubes sur couvercle d'origine (100L)

le Lun 19 Sep 2011 - 13:16
En effet, c'est pile ce que je cherchais ! merci, suis pas du tout experte :##21:
