default Changement d'eau automatique

le Mar 15 Mai 2007 - 15:34
Suite à un article super interressant sur les automatisations :
http://club2a.free.fr/site/article.php3?id_article=477

J'ai fait un autre schéma pour faire des changements d'eau automatique.

Le principe :
- Vider une cuve d'eau préparé la veille dans l'aquarium
- Re-Remplir la cuve avec de l'eau du robinet jusqu'à un certain niveau
- Compléter avec de l'eau osmosé
-> l'eau est prete pour le prochain remplissage (et peu être chauffé)

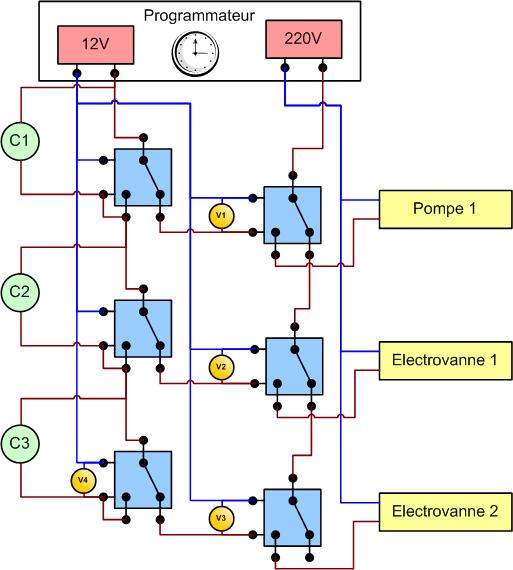

Voila le schéma électrique :

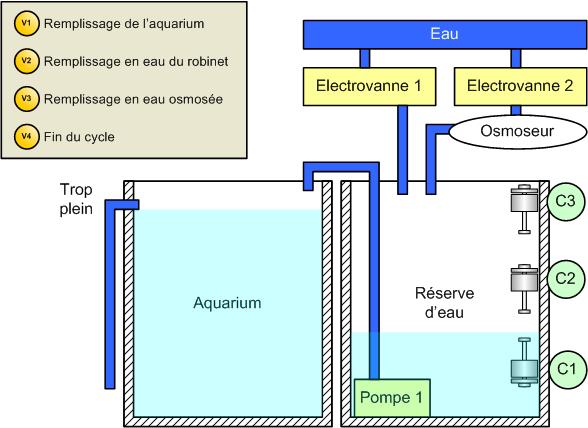

et le schéma des bacs :


Les V1 .. V4 correspondent à des voyants pour faire un tableau de contrôle.

Ici, l'aquarium doit être équipé d'un trop plein.
On pourrait aussi mettre en place un vidage préalable d'une partie de l'aqua via une pompe et un capteur de niveau dans l'aqua.

Voila...reste plus, pour moi, a passer de la théorie à la pratique !

PS : Encore merci à Cyril pour son superbe article.
avatar
Benji
Fondateur
Fondateur
Masculin Nombre de messages : 12092
Age : 28
Localisation : Nantes 44
Emploi : Etudiant / Entrepreneur
Date d'inscription : 24/01/2005
http://www.aquariophilie.dafun.com

default Re: Changement d'eau automatique

le Mer 16 Mai 2007 - 20:57
Bonjour à toi,

Très intéressant tes schémas 😄 si un jour tu as le temps, tu pourrais fair un petit article de ton installation ? :langue:

_________________
Fondateur et administrateur de ce forum.
Mon site web : Aquariophilie
Prof154
Membre : Occasionnel
Membre : Occasionnel
Nombre de messages : 148
Date d'inscription : 30/03/2006

default Re: Changement d'eau automatique

le Jeu 17 Mai 2007 - 0:17
ok,
je viens de réaliser aujourd'hui le trop plein de mon aqua (sans percage).

Je ferais des photos de tout ca

Par contre pour l'installation electrique, je n'ai pas encore fait la commande des pièces ... :siffle:
