default Re: Lancement d'un nano de 30 L

le Ven 30 Sep 2011 - 8:53
Bonjour et merci pour vos réponses. :##21:

Comment je le disais un peut avant je trouvais que le bac dennerle que je me suis procuré chez "latruffe" avait quelques défauts ! Et après l'avoir mis sur le meuble je me suis aperçu qu'il n'était pas droit, qu'il était bancal ... Je l'ai pausé sur d'autres plans et, oui, il était bien de travers !!! je l'ai donc ramené au magasin mais il n'en avais pas d'autre en réserver.
Je suis donc, TEMPORAIREMENT, sans bac ... :##09:

En attendant un nouveau bac je continus sur l'éclairage :
Je pense que je vais partir sur un éclairage de 2 fluo de 18W finalement (plus simple).
Pour le coté technique je vais, essayer, d'y intégrer quelques LEDs bleu comme la SOLAR Duo Boy pour simuler l'éclairage lunaire. Je vais également tenter d'y intégrer un programmateur mécanique ...
Tous cela dépendra de la place que tous cela prendra !

Si vous avez des suggestions, n'ésitez pas !!!
avatar
symon64
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 14
Localisation : ANGLET
Emploi : Ingénieur
Date d'inscription : 29/09/2011

default Re: Lancement d'un nano de 30 L

le Ven 30 Sep 2011 - 9:29
Ah ouais joli travail !! Je vais suivre ça avec attention..
Moi aussi je vais faire construire un meuble colonne, mais que je ferai sous traité, car j'ai pas de matos pour bricoler, et je suis par franchement bricoleur :##05:

D'ailleurs en prenant les mesures, je me suis aperçu que mon bac zolux ne faisait pas 30x30cm mais 29x29cm, est ce normal, je trouve ça un peu abusé quand même.. idem pour les autres marques constructeurs?

Moi je fais du recifal, mais je pense egalement investir dans un fluo compact 24W white/blue... quelle différence entre g23 et 2g11 ? Besoin d'un ballast en plus ?
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Ven 30 Sep 2011 - 19:16
La seul différence entre les g23 et les 2g11 c'est le culot. Sinon il fonctionne à l’identique.
Je suis partie sur des 2G11 simplement parce que j'ai trouver des ballasts uniquement pour ces modèles.
avatar
Cassandre
Membre : Accro
Membre : Accro
Féminin Nombre de messages : 931
Localisation : Amiens
Emploi : Etudiante
Date d'inscription : 07/08/2011

default Re: Lancement d'un nano de 30 L

le Sam 1 Oct 2011 - 18:17
Contente de voir que ton sujet en intéresse plus d'un! Il en vaut la peine! C'est vraiment du beau boulot! Ton meuble est superbe! Dommage pour l'aqua, tu es mal tombé, le mien n'a aucun défaut et justement en l'ouvrant je l'ai trouvé de bonne qualité!

Pour l'éclairage, je ne peux pas t'aider... désolée!

Je continus à suivre ton sujet avec intérêt! Comme toujours, hâte de voir la suite :##06:
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 2 Oct 2011 - 9:32
Problème résolu pour le bac Dennerle !!!

Je suis allé en chercher un dans un magasin à 3/4 heure de chez moi. Et j'ai bien fait !
Latruffe m'avait vendu un vieux modèle d'expo truffé de défauts et il manquais même le tapis de mousse que l'on met entre le meuble et l'aquarium :##11: !

Les supports de la plaque vitrée du vieux modèle étaient de mauvaise finition et ne tenaient pas en place :

je précise que ce n'est pas mon bac.

Les nouveaux supports sont beaucoup mieux, ils tiennent en place tous seul !



Voila de nouvelles photos du bac sur sont meuble :

avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Dim 2 Oct 2011 - 18:11
Par contre tu as le programmateur de chauffage a coté du bac... dur dur de modifier le programme une fois le bac rempli :##10:

_________________
Mon nano 40 litres
Invité
Invité

default Re: Lancement d'un nano de 30 L

le Dim 2 Oct 2011 - 19:59


Bonsoir

Ouaaaaaaaah, j'ai hâte de le voir en eau et planté !

Trop beau.

En revanche, je suis d'acccord avec Gunsman76, comment feras tu avec ton chauffage ?
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 2 Oct 2011 - 21:58
Très bonne remarque !
Ça ne restera pas comme ça. Ce sera soit l'aquarium soit le programmateur qui bougera ! Mais lequel ?

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _


Après quelques recherches je me suis enfin décidé à réaliser mon éclairage avec des LEDs !

Les avantages :
- ne chauffe pas
- beaucoup moins fragile que les autres éclairages
- durée de vie très longue (plus de 11 ans d'affilés donc plus de 22 ans en éclairant 12 H par jour !)
- alimentation basse tension donc sécurité accrue car le 12V est sans danger pour le vivant même si le tout est plongé dans de l’eau
- la galerie peut mesurer moins d'un cm d'épaisseur !
- le réglage très précis de la luminosité grâce à un variateur facile à mettre en œuvre (12 V)
- l'étanchéité peut être totale (LEDs dans un tube de plexi par exemple)

Les inconvénients:
- le coût initial mais après rien à faire pendant + de 20 ans !
- le temps de fabrication comme pour tout bricolage


Étant donné que la consommation énergétique des fluocompactes et des LEDs ne correspond pas je ne peux donc pas calculer mes besoins en watts, je les calculerai donc en lumens.

Comme certains sites recommandent 40lm/L pour un bac densément planté et que d'autres en recommandent 80lm/L j'ai décidé de couper la poire en deux et de partir sur 60lm/L !

J'ai choisi de réaliser mon éclairage avec des LEDs standards de 5mm que je vais me procurer chez le marchand ebay HKJE

LED blanc _______ 25 deg - 55 000 mcd soit 8,19 lm : 2/3 _ de 1800 lm soit _ 1200 lm / 8,19 lm soit _ 147 LEDs
LED blanc chaud _ 25 deg - 28 000 mcd soit 4,17 lm : 1/3 _ de 1800 lm soit __ 600 lm / 4,17 lm soit _ 144 LEDs
LED bleu ________ 25 deg - 15 000 mcd soit 2,23 lm : 5/100 de 1800 lm soit ___ 90 lm / 2,24 lm soit __ 42 LEDs
LED rouge _______ 25 deg - 18 000 mcd soit 2,68 lm : 8/100 de 1800 lm soit __ 144 lm / 2,68 lm soit __ 55 LEDs

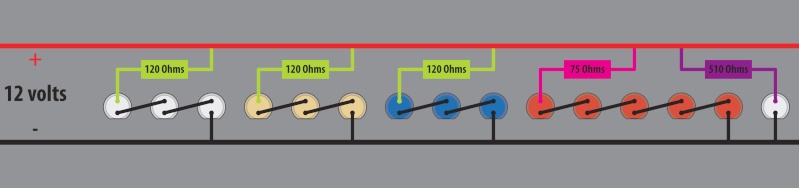

Je pars sur une alimentation de 12 volts, je peux donc monter les LEDs blanches, blancs chaud et bleues en série par groupes de 3 avec une résistance de 120 Ohms par groupe et les LEDs rouges par groupes de 5 avec une résistance de 75 ou 82 Ohms. Si des LEDs se retrouvent seules, elles peuvent être branchées sur des résistances de 510 Ohms. Voici ce que ça donne en image :



Mais comme je ne veux pas m’embêter avec des résistances de 510 Ohms j'arrondis le tout et cela me donne :

- 141 LEDs blanches
- 135 LEDs blanc chaud
- 39 LEDs bleues
- 50 LEDs rouges

Ça me fait donc 365 LEDs que je répartie sur une grille de 14x14 + 13x13 à 45°. Voilà ce que ça donne :



En dessous on peut voir la surface d'éclairage des LEDs blanc :


Pour les LEDs blanc chaud :


Pour les LEDs bleu :


Et pour les LEDs rouge :




N’hésitez pas à me donner vos avis surtout si j'ai écris des bêtises ...


Dernière édition par gal6053 le Lun 10 Oct 2011 - 10:18, édité 1 fois
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 19:41

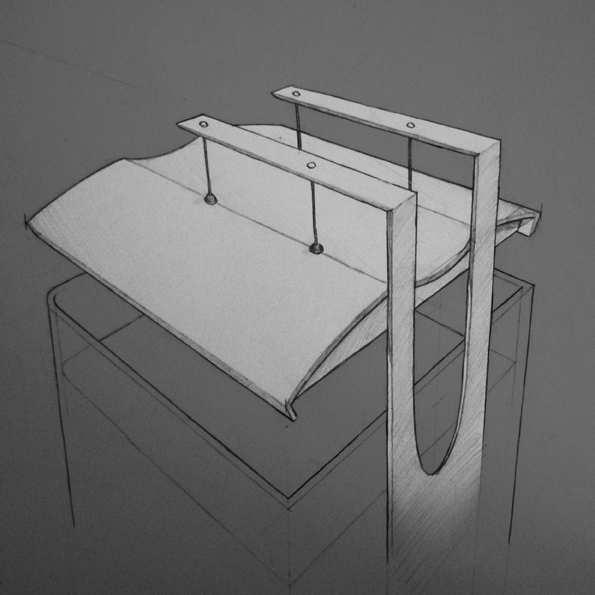

J'ai réalisé quelques brouillons pour la rampe. Si vous pouviez me donner vos avis, me dire ce qui vous plais et ce que vous aimez le moins. Merci d’avance.

N°1


N°2


N°3


N°4


N°5


Dernière édition par gal6053 le Dim 9 Oct 2011 - 20:31, édité 1 fois
avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:05
La 1ère et la dernière.

Tu aurais dû numéroter tes dessins !

Sinon superbe, c'est techniquement très abouti.



_________________
Mon nano 40 litres
Kiss91390
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 96
Age : 33
Localisation : Morsang sur orge
Emploi : Automaticien
Date d'inscription : 12/02/2010

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:18
La première pour moi Very Happy

J'aime beaucoup
avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:20
La dernière est pas mal après avoir de nouveau regardé, par contre tu as un bac avec des angles arrondis, et un éclairage avec des angles droits. L'idéal aurait été d'arrondir ton support éclairage.


Là je pense que j'aurais penché pour ce dernier

_________________
Mon nano 40 litres
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:36
Merci beaucoup pour vos remarques. :##06:

Pour les angles j'ai volontairement fait en sorte qu'ils s'aligne non pas avec le bac mais avec le meuble. Je trouve que cela rend l'ensemble plus harmonieux.
avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:39
@gal6053 a écrit:Merci beaucoup pour vos remarques. :##06:

Pour les angles j'ai volontairement fait en sorte qu'ils s'aligne non pas avec le bac mais avec le meuble. Je trouve que cela rend l'ensemble plus harmonieux.


A oui mais nous n'avions pas la vu sur le meuble !

Quoi qu'il en soit je maintiens qu'un alignement sur le bac serait plus interessant au niveau du visuel.

Mais chacun ses goûts :##06:

_________________
Mon nano 40 litres
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:52
@gunsman76 a écrit:Mais chacun ses goûts :##06:

Tout à fait d'accord.
avatar
laurentD
Aquariophile averti
Aquariophile averti
Masculin Nombre de messages : 1559
Age : 41
Localisation : Essonne
Emploi : Blogueur sur H!pergreen
Date d'inscription : 04/05/2009
http://hipergreen.blogspot.com/

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:54
3 ou 4 pour moi.
J'aime bien la possibilité de rendre réglable la hauteur.

Comment souhaites tu réaliser la gallerie ? En bois ?

_________________
Mon blog :
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 20:57
Oui, tout à fait, elle seras en bois.
Kiss91390
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 96
Age : 33
Localisation : Morsang sur orge
Emploi : Automaticien
Date d'inscription : 12/02/2010

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 21:02
Gal L’ébéniste Very Happy

Tu gère en tous cas Wink
avatar
Padkiller
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 929
Age : 32
Localisation : Rambouillet
Emploi : PDG de moi meme
Date d'inscription : 24/03/2010

default Re: Lancement d'un nano de 30 L

le Dim 9 Oct 2011 - 21:11
Pour ma part, j'adore le No3.
Du très beau travail...

_________________
Mon 240L!
avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Lun 10 Oct 2011 - 11:22
Voici deux nouveau modèles avec, cette fois ci, des angles arrondis :

N°6


N°7
avatar
Padkiller
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 929
Age : 32
Localisation : Rambouillet
Emploi : PDG de moi meme
Date d'inscription : 24/03/2010

default Re: Lancement d'un nano de 30 L

le Lun 10 Oct 2011 - 12:58
AAAA numeros 7 est pas mal du tout!

_________________
Mon 240L!
avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Lun 10 Oct 2011 - 13:28
J'aime bien le second !!!



_________________
Mon nano 40 litres
avatar
kymmero
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 162
Localisation : GRENOBLE
Emploi : SALARIE
Date d'inscription : 23/12/2010

default Re: Lancement d'un nano de 30 L

le Lun 10 Oct 2011 - 22:32
Salut, ca fait vraiment plaisir de lire ce post , c digne d un pro, pour l eclairage j opte pr le 3 .
Tres beau rendu avec le meuble je vais m en inspirer. Cote bac que vas tu faire comme deco et quelles plantes vas tu utiliser?

Belle maitrise de sketchup egalement.
Si tu px des details de la conception de ta rampe ca serait top car vu les prix mieux vaut souder un peu.

j attends avec impatience la suite.
A+

avatar
gal6053
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 156
Localisation : QUIMPER
Emploi : Vendeur
Date d'inscription : 24/05/2011

default Re: Lancement d'un nano de 30 L

le Mer 12 Oct 2011 - 19:00
Merci pour vos encouragements.
Je vous donnerai des détails sur la conception, mais pour le moment je n'est toujours pas d'idée qui me plaise vraiment pour la rampe ... :##22:

En voici 2 nouvelles, mais si vous avez des idées, je suis preneur !

N°8


N°9
avatar
gunsman76
Membre : Habitué
Membre : Habitué
Masculin Nombre de messages : 495
Localisation : Dieppe
Emploi : industrie
Date d'inscription : 17/08/2011

default Re: Lancement d'un nano de 30 L

le Mer 12 Oct 2011 - 19:32
Tu te débrouilles super bien ! tu utilises quel type de logiciel pour faire ça ?


Bon pour moi la 9 est vraiment la plus abouti, elle est très fine, même si l'arrondi est absent, ça ne choque pas trop sur ce modèle.


_________________
Mon nano 40 litres
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
