default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 13:54
et pourquoi pas en diagonal???
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 14:07
en vertical ça t'apporte une led de plus au vue de ton plan
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 15:07
Il ne faut pas compter les moonlight car elles seront allumées en alternance.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 15:21
ok
sur un 60l faut que 6 blanches ?
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 15:35
Il faut en fait un mélange égal de bleu et blanc pour arriver au 10000 K et plus.
Il me semble que les LED blanche ne font que 8000K et que c'est le mélange avec les bleues qui permet de monter plus haut.

Je peux me tromper, les spécialistes me contrediront si j'ai tort.

Pour un 60L il est convenu (lu ça et là sur les différents forums de récif) que 12 LED sont suffisantes.

Après discussion avec Mike de RapidLed, il m'a conseillé des lentilles de 80°.

Édit : j'ai pris 4 moonlight de plus, car le kit 12 ne comprenait qu'une alimentation pour les 12. Du coup d'allumage sélectif des bleues ou des blanches.
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 18:16
Tu ne pourra pas utiliser l'allumeur des moon led pour autre chose.
En effet, il faut le même ratio de bleu et de blanche (perso, j'ai 14 blanches, 12 bleues ...
Mais les blanches seul, en fait très très jaune ! Very Happy
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 22 Oct 2011 - 18:22
@formol a écrit:Tu ne pourra pas utiliser l'allumeur des moon led pour autre chose.

Ce n'est pas ce que je souhaite de toute façon. Les moon seront allumées avec leur driver spécifique.. Les 12 autres avec le driver habituel.
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 23 Oct 2011 - 9:36

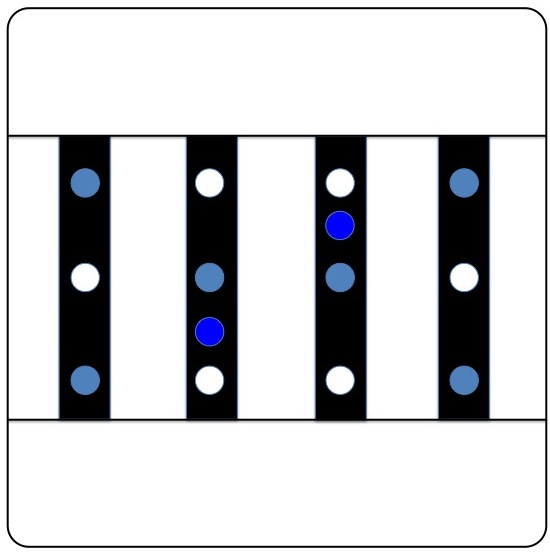

3ème version :
4 fois 20cm en vertical
3 LED par bandeau
2 LED moonlight indépendante

Qu'en pensez-vous ?

Projet nano récifal 60L - Projet pédagogique - Page 2 V3

A comparer je dirais que la version 2 (vertical 3 bandeaux) couvrirait davantage l'ensemble de la surface du bac, mais il faut que le laisse un espace pour un éventuel écumeur ou un déversoir pour une décante.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 23 Oct 2011 - 11:33
si les leds ne sont pas trop directives, tu devrais éclairer les bords mais du coup coté déco, tu vas être coincé pour les coraux
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 24 Oct 2011 - 20:55
Je n'ai toujours rien reçu, donc je n'ai pas pu avancer.
Malgré tout je cogite bien sur ce DIY (et c'est vraiment très intéressant et prenant) et je me suis dis que j'allais avoir du mal à faire les pieds de cette rampe.

Du coup, j'ai commandé un support Blau à 11,90€ sur Aqualight Solution :

http://www.aqualight-solution.com/product.php?id_product=297

Avec un peu de bricolage, c'est adaptable.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 24 Oct 2011 - 21:47
interessant comme système
je suis curieux de voir comment tu vas t'y prendre
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Mar 1 Nov 2011 - 20:30
Bonsoir à tous,

J'ai profité de ce jour férié pour avancer sur ma rampe LED. N'ayant pas encore reçu ma commande RapidLed (DHL n'ayant pas accès à mon immeuble), je me suis focalisé sur la structure. J'ai choisi l'option "horizontale" avec 3 supports.
Le cube fait 38x38 et le dissipateur fait 1m. La "largeur" de la structure sera donc de 33cm x 28cm. Je laisse volontairement 10cm de battement, si un jour je met un écumeur dans le bac.

Au niveau matériel, j'ai pu attaquer avec avec le dissipateur, les profilés alu et le support Blau.

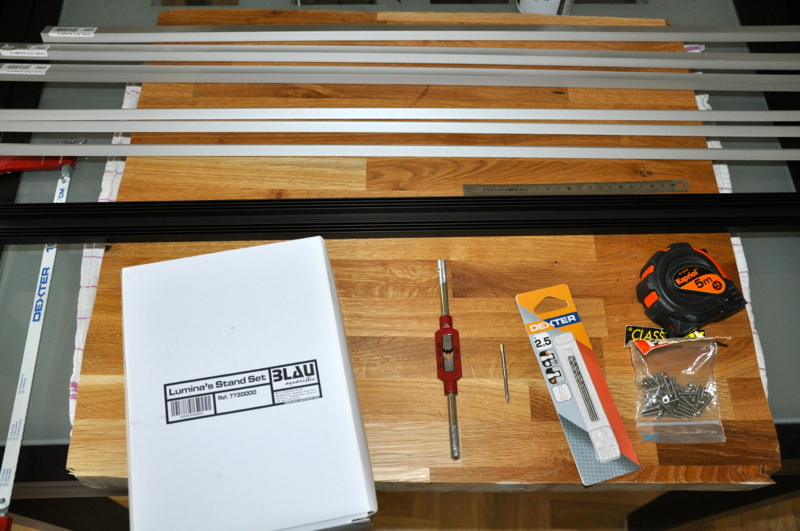

Pour les outils, j'avais :
- Une scie à métaux
- Une dremel
- Un mètre
- Un taraud de 3mm
- Un forêt 2,5mm pour le taraud
- Un forêt de 3mm
- Des vis et des écrous de 3mm

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe01

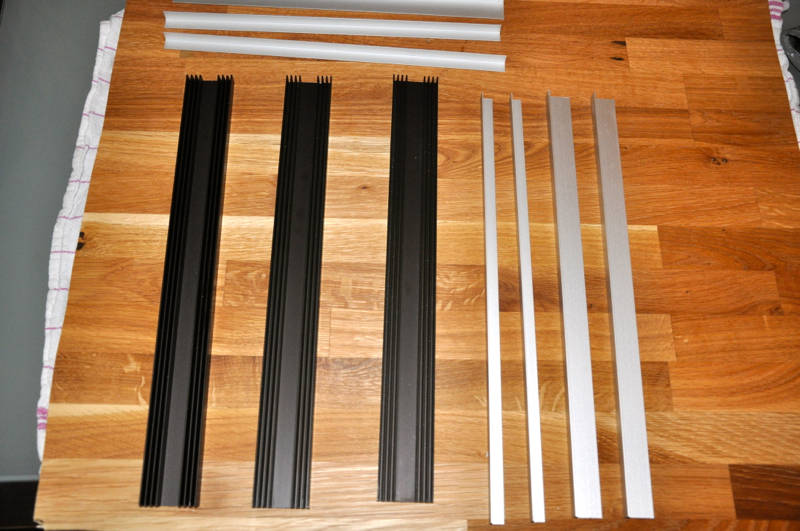

Découpe du dissipateur et des profilés :
3 longueurs de dissipateur 33cm
2 longueurs de profilé 10x10 33cm
2 longueurs de profilé 10x20 33cm
2 longueurs de profilé 10x10 28cm
2 longueurs de profilé 10x20 28cm

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe02

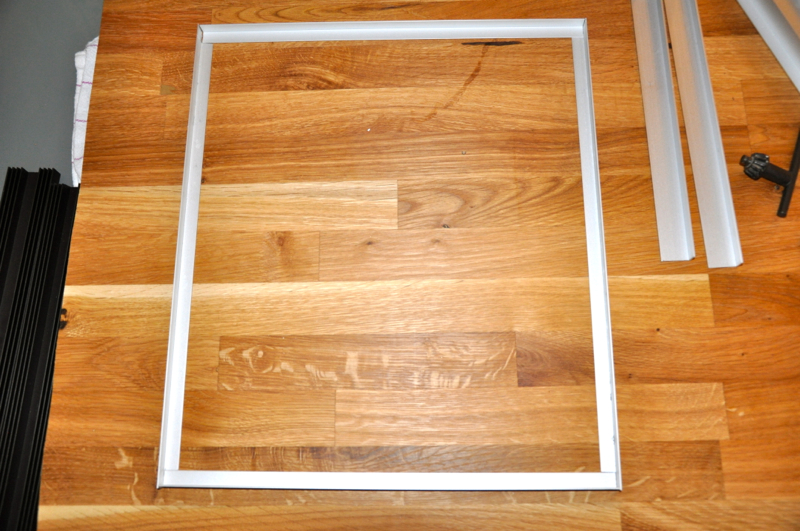

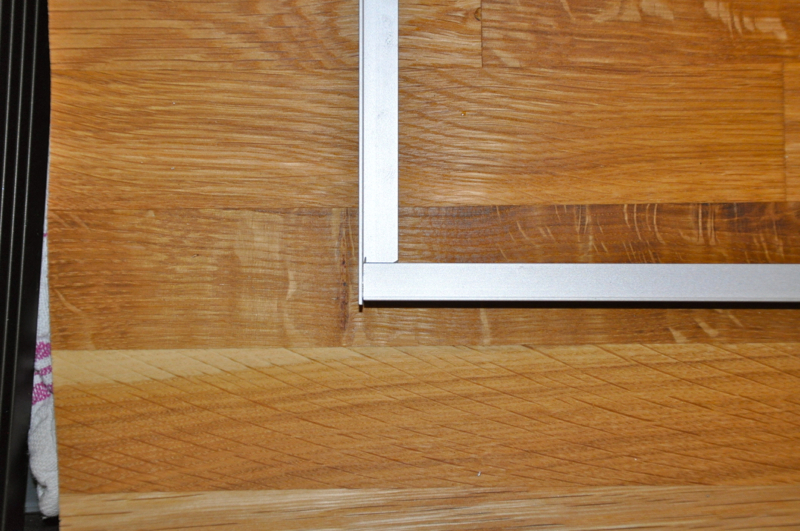

Taille des petites encoches à la dremel pour que les profilés s'emboitent correctement :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe03

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe04

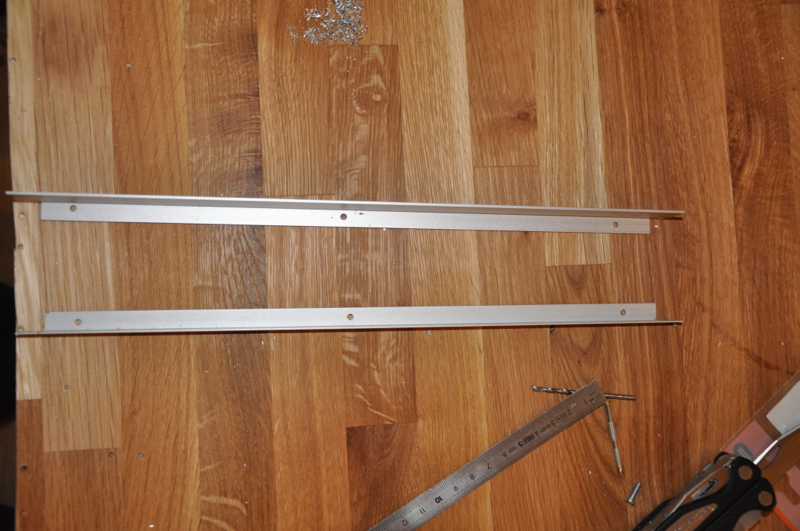

Perçage des trous en 3mm sur les profilés :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe05

Perçage des trous en 2,5mm sur les dissipateurs puis passage du taraud 3mm :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe07

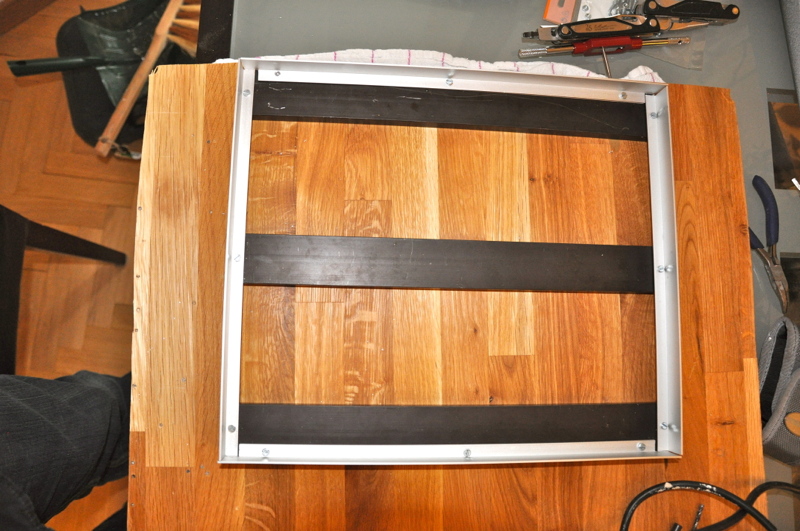

Assemblage avec des vis 3x10mm :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe08

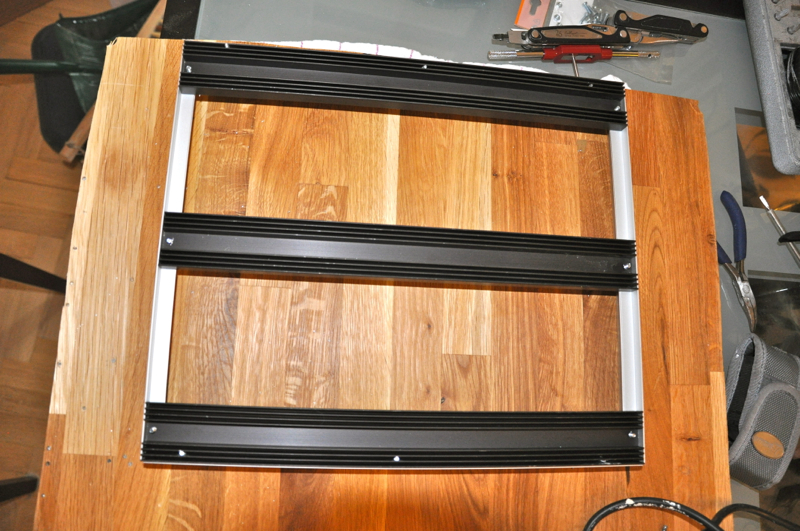

Vue du dessus :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe09

Vue de côté :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe10

Installation du support Blau.
Visualisation des 4 pièces à installer sur la structure :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe12

Les pièces sont taraudées pour des vis de 3mm, j'ai donc re-percé à 3mm, ainsi que les profilés. L'assemblage est un simple boulon (vis + écrous de 3mm).

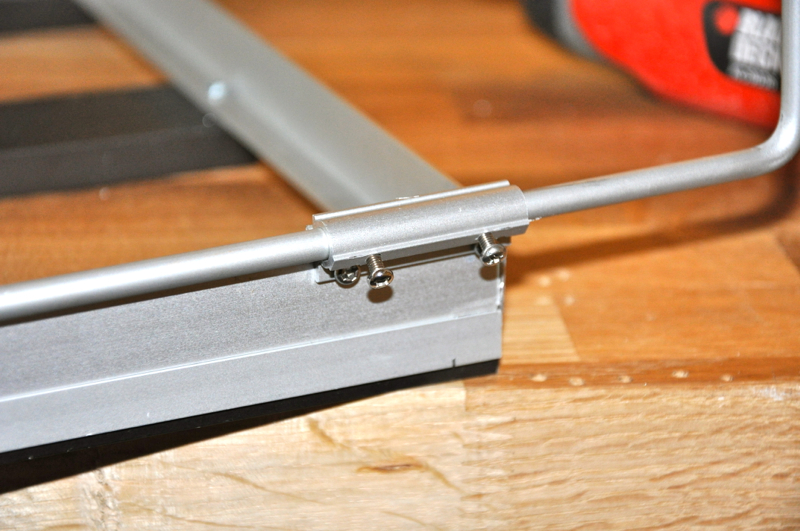

Voilà le résultat :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe13

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe14

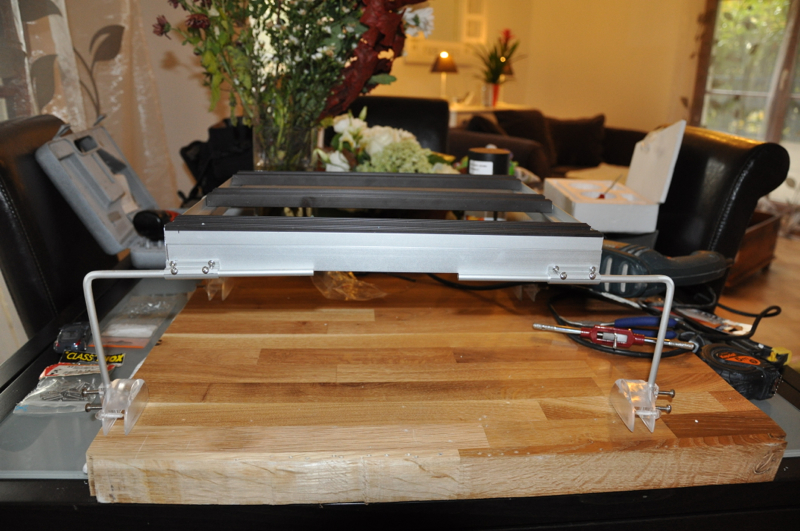

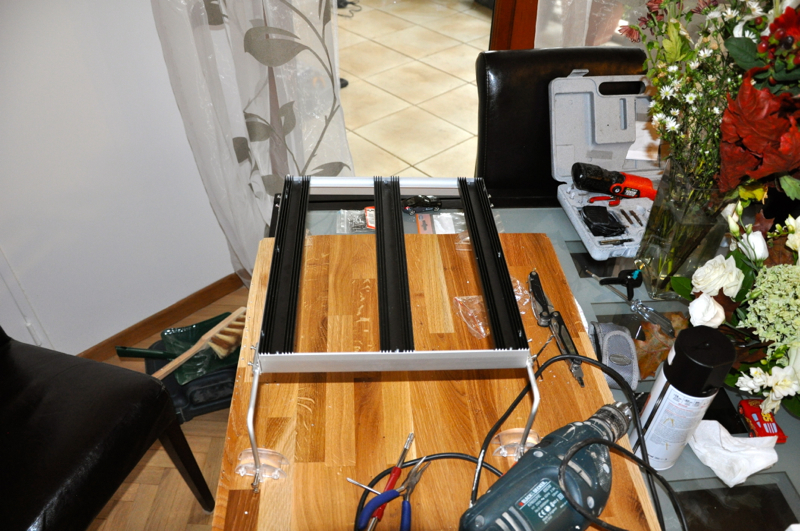

Vue d'ensemble de l'assemblage final :

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe15

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe16

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe17

Projet nano récifal 60L - Projet pédagogique - Page 2 Rampe18

Il me manque le plexiglass et la peinture noire (quoique je me tâte pour peindre).
Les finitions sont pas nickel nickel, on fait ce qu'on peut.

Si vous avez des questions, n'hésitez pas.

Tanguy
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Mar 1 Nov 2011 - 22:18
Bonsoir Tanguy

merci à toi pour ce reportage très instructif

question : "Taille des petites encoches à la dremel pour que les profilés s'emboitent correctement" => c'est à dire ?
j'y connais rien et donc j'essaie de comprendre pour me lancer après

salutations
alain
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Mar 1 Nov 2011 - 22:50
Les profilés ont une forme en L.
Si tu veux faire une structure rectangulaire, les parties basses des L vont se superposer s'il n'y a pas de découpe, et tu auras une différence de hauteur sur les parties haute du L.
C'est difficile d'expliquer avec des mots, regardes bien les photos pour te rendre compte.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Mer 2 Nov 2011 - 0:51
désolé je viens de comprendre sur une photo
merci encore
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 16:51
Reçu ce jour le colis DHL de RapidLed.
Attention frais de TVA a payer au livreur.
avatar
Lilix
Membre : Régulier
Membre : Régulier
Féminin Nombre de messages : 259
Age : 32
Localisation : Lyon
Emploi : etudiante
Date d'inscription : 16/12/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 17:12
Et avec beaucoup d'indiscrétion, ca t'as rajouté combien la TVA ?
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 17:44
Commande RapidLed de 130$ FDP In.
17€ de TVA demandé par le livreur DHL.
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 18:36
Moi la douane ne m'a pas chopper, j'ai pas eu a payer la TVA :##06:

Quel était ton transporteur ?
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 19:14
@formol a écrit:
Quel était ton transporteur ?

C'est indiqué au dessus : DHL
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 20:16
Oups ! Au temps pour moi :##21:

Bizarre, selon les régions on a tous un transporteur différent quand on commande chez rapidled. Certains ont la douane à tout les coups, d'autres non :##06:
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 20:35
Oui étrange.
Sinon, j'ai pu tester toutes les leds avec le testeur fourni (il faut 2 piles 1,5V) et elles sont toutes fonctionnelles. Et ça crache. Impossible de regarder directement la led.
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Jeu 3 Nov 2011 - 23:59
Oui c'est même plus que déconseillé !!

Moi, l'aqua est en face de moi toute la journée (je travail à domicile) et je crois que j'ai perdu mes yeux depuis qu'il est en place :##06:

Je pense mettre un cache devant, ce sera mieux je pense.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Ven 4 Nov 2011 - 22:53
hello

peux tu poster une photo de ce que tu reçois et à quoi ressemble une de ces leds stp ?
merci à toi
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Ven 4 Nov 2011 - 22:59
Il y a un tutos de Crotall quelque part sur le forum il me semble Wink
Contenu sponsorisé

default Re: Projet nano récifal 60L - Projet pédagogique

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
