default Re: Projet nano récifal 60L - Projet pédagogique

le Ven 4 Nov 2011 - 23:02
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Ven 4 Nov 2011 - 23:03
je le sais mais je souhaite voir tout dans l'integralité et Crotall a fait un résumé à mes yeux
Notre ami ici présent a l'immense gentillesse de me montrer toutes les bases pour y arriver et j'en suis super content :##05:
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 12:17
Voici les photos

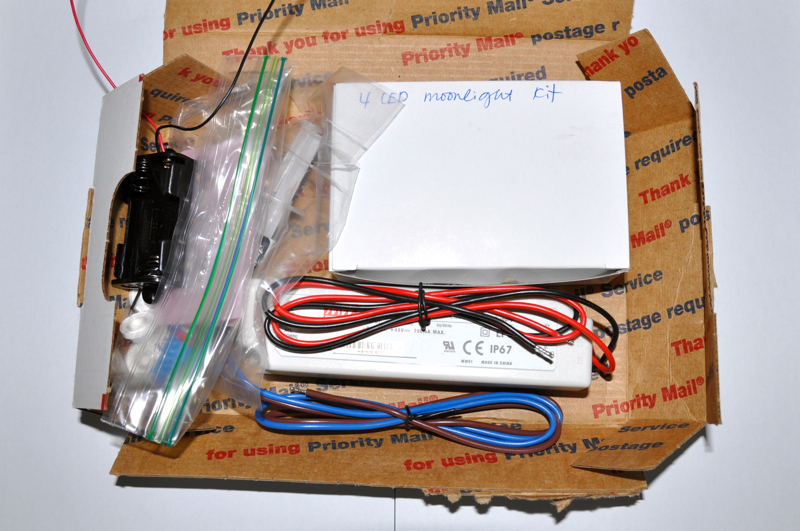

Déballage :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led01

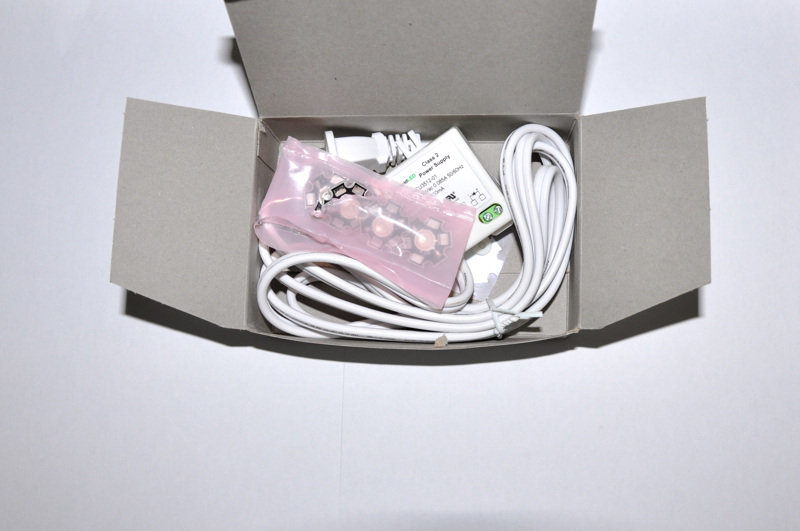

Kit Moonlight :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led02

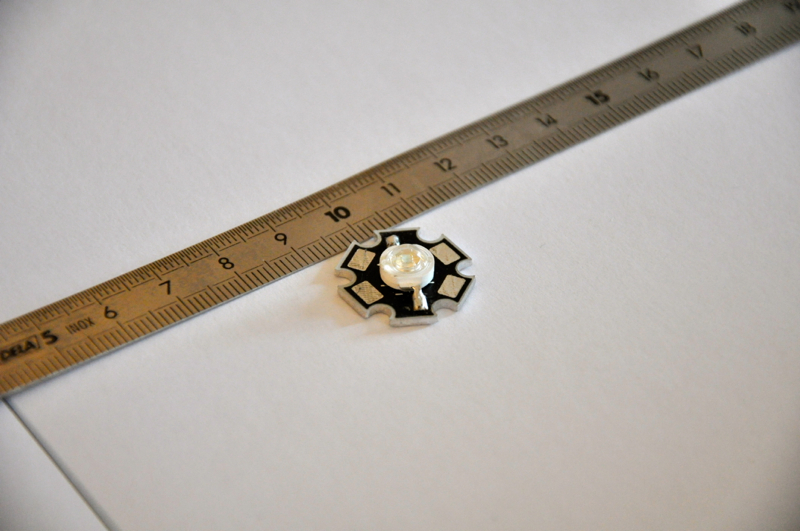

LED Moonlight :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led03
Projet nano récifal 60L - Projet pédagogique - Page 3 Led04

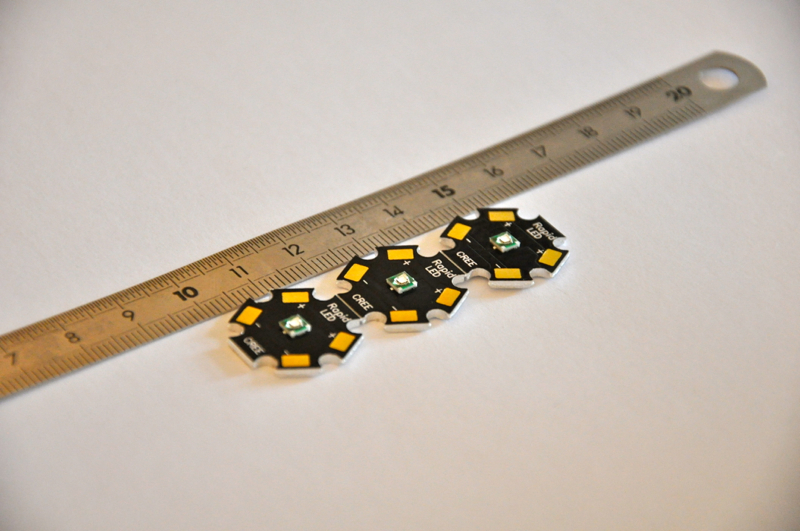

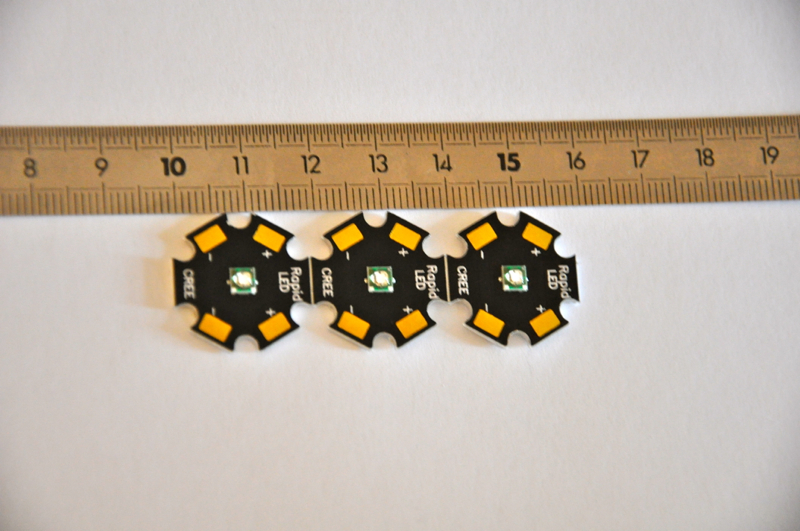

LED Royal Blue :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led05
Projet nano récifal 60L - Projet pédagogique - Page 3 Led06

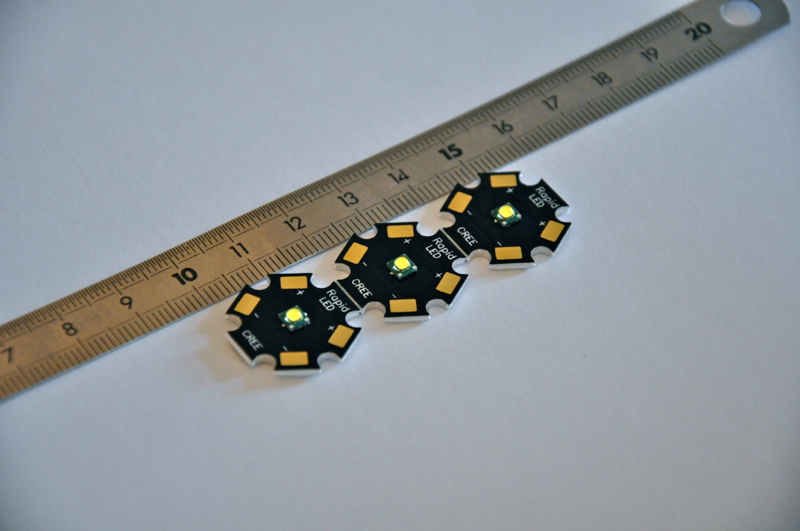

LED Cool White :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led07
Projet nano récifal 60L - Projet pédagogique - Page 3 Led08

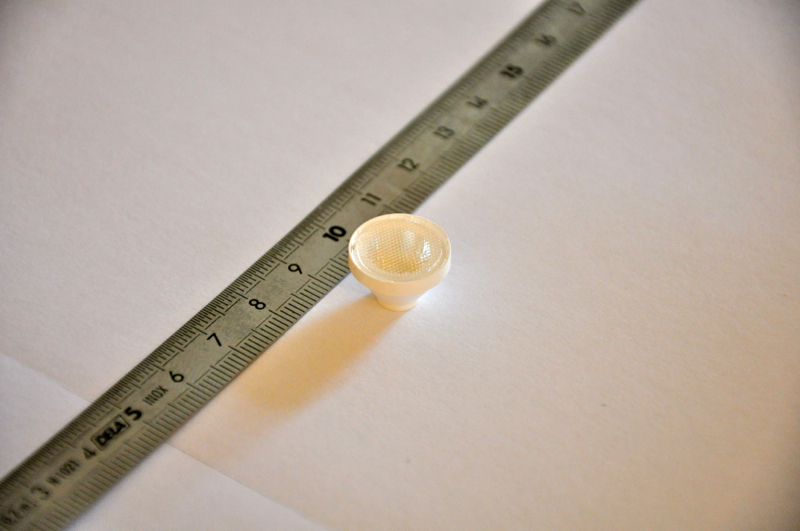

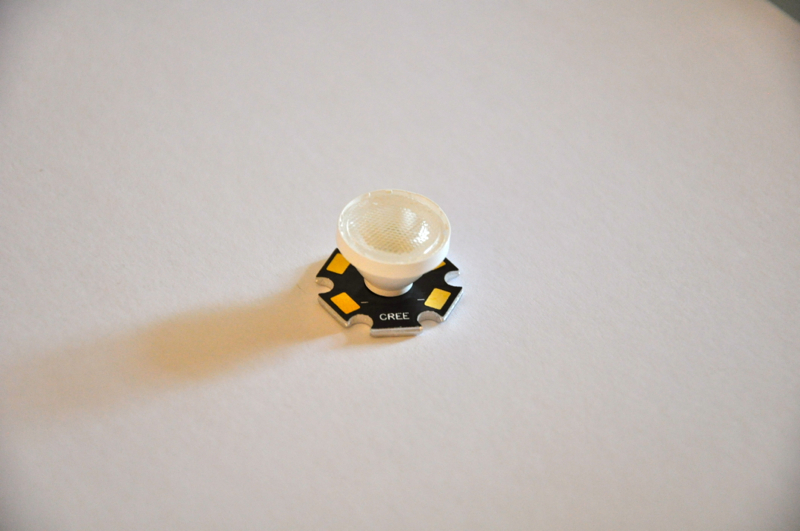

Optique 80° :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led09
Projet nano récifal 60L - Projet pédagogique - Page 3 Led10

Hauteur LED + Optique = 15mm :

Projet nano récifal 60L - Projet pédagogique - Page 3 Led11

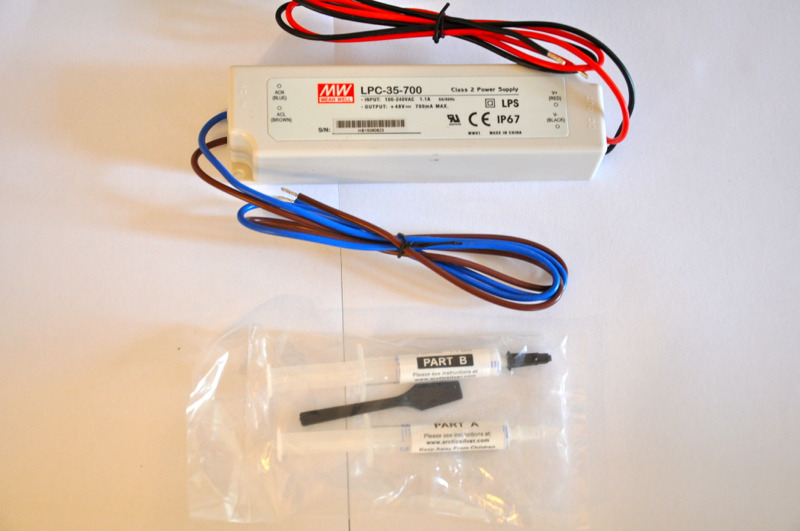

Driver (alimentation) et page thermique.
Prévoir des prises françaises pour l'alimentation du driver et du kit moonlight

Projet nano récifal 60L - Projet pédagogique - Page 3 Led12
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 12:34
merci à toi
les prises à prévoir ce serait pour tout les drivers ?
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 12:35
@kktd a écrit:merci à toi
les prises à prévoir ce serait pour tout les drivers ?

De rien.
Oui pour tous. Car même si RapidLed fournissait les cordons, ce serait au format US. Donc prises françaises obligatoires.
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 12:37
merci
à suivre donc

P.S : dans un bac amazonien de 125l avec 60cm de haut sur 60cm de large, que conseillerais tu comme led chez eux stp ?
kristophe
kristophe
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2302
Age : 39
Localisation : 37
Emploi : technicien
Date d'inscription : 28/09/2008

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 12:45
C'est le meilleur moment, faire des choses soit même et contempler le résultat après.... Allez Tang au boulot :##17:
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 18:33
@kktd a écrit:
P.S : dans un bac amazonien de 125l avec 60cm de haut sur 60cm de large, que conseillerais tu comme led chez eux stp ?

Si c'est pout de l'eau douce, je pense que 8 ou 10 LED Cool White devrait suffire non ? Il n'y a pas besoin d'éclairer autant qu'en eau de mer.
A vrai dire, je ne sais pas trop, mais c'est ce que je mettrais.
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 19:26
Voilà. Après une après-midi de travail pendant que les kids font la sieste, vous trouverez ci-dessous le résultat de mon bricolage.

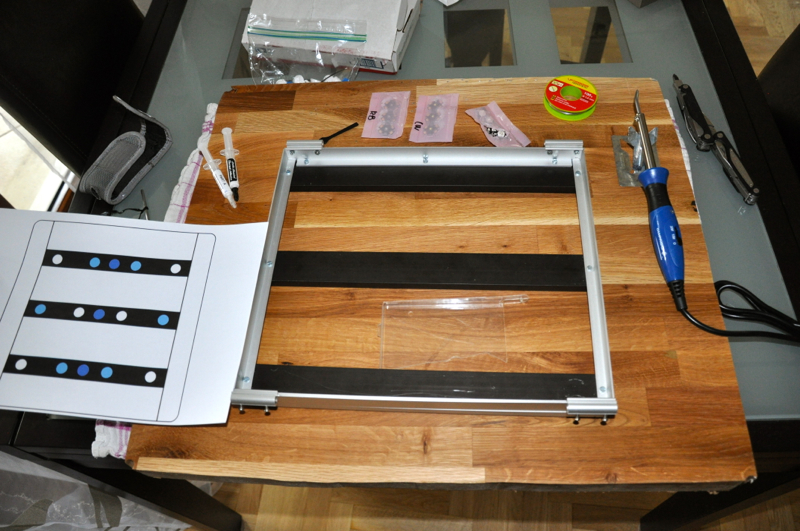

Le matériel :

- Les kits LED
- Un fer à souder
- De l'étain
- La rampe
- Un domino
- Du fil électrique petite section
- Le plan d'implantation des LED
- Une plaque de plexiglass
- Un cutter (pour le plexi)

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled01

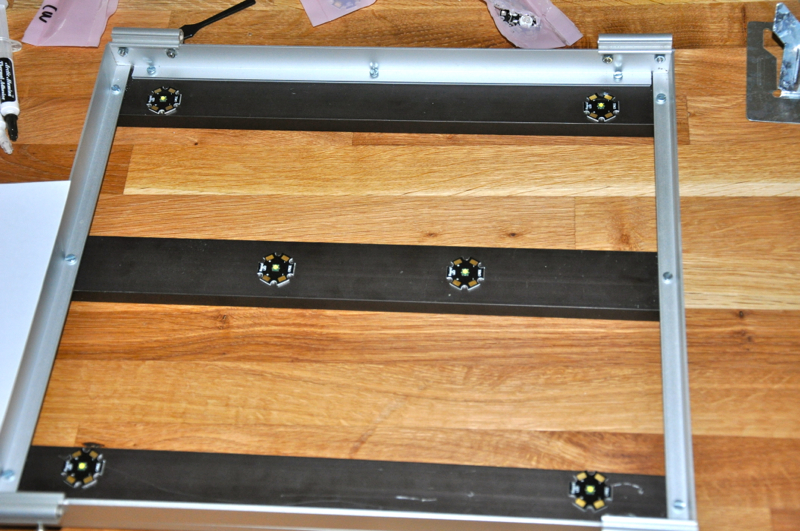

Positionnement des LED Cool White suivant le plan :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled02

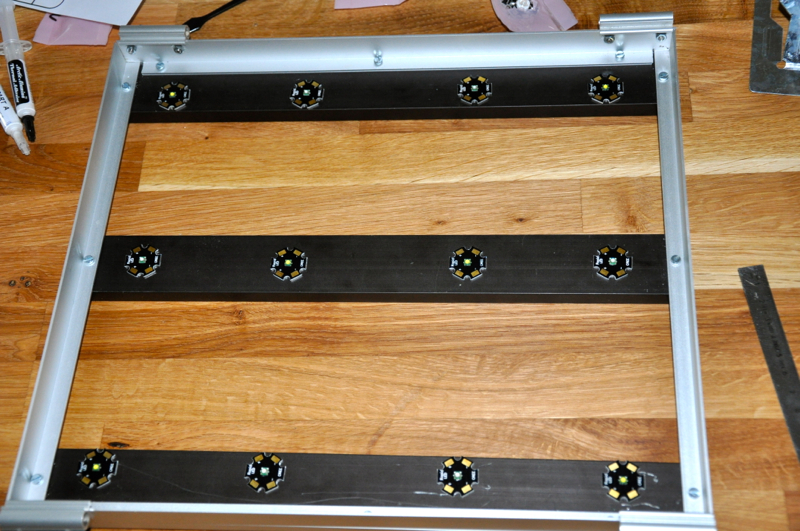

Positionnement des LED Royal Blue suivant le plan :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled03

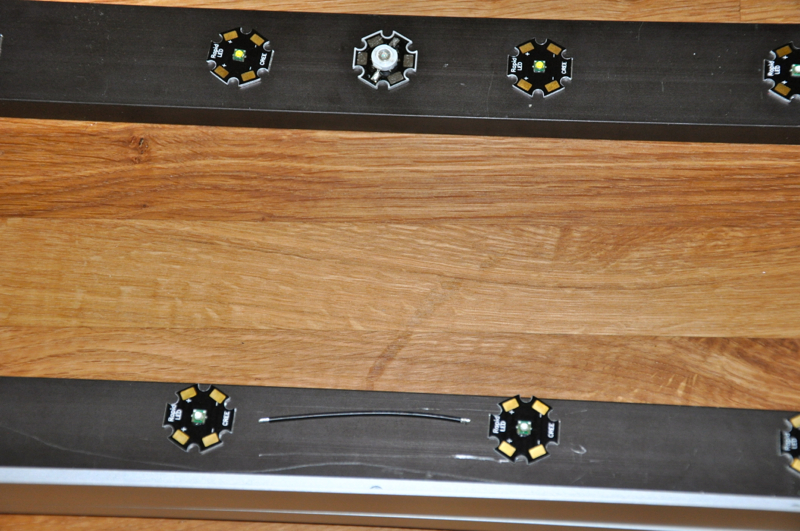

Positionnement des LED Moonlight au centre.
J'ai décidé de n'en mettre qu'une seule, après avoir testé avec le driver spécifique (voir vidéo après l'image) :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled04

Vous remarquerez la longueur des fils électriques fournis par RapidLed sur la photos ci-dessus. J'ai du tous les refaire avec du fil que j'avais dans un coin.

Test de la Moonlight :

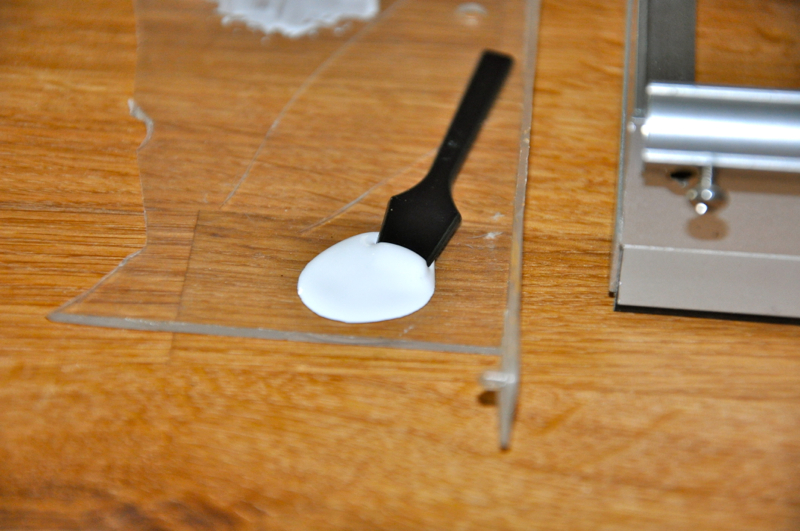

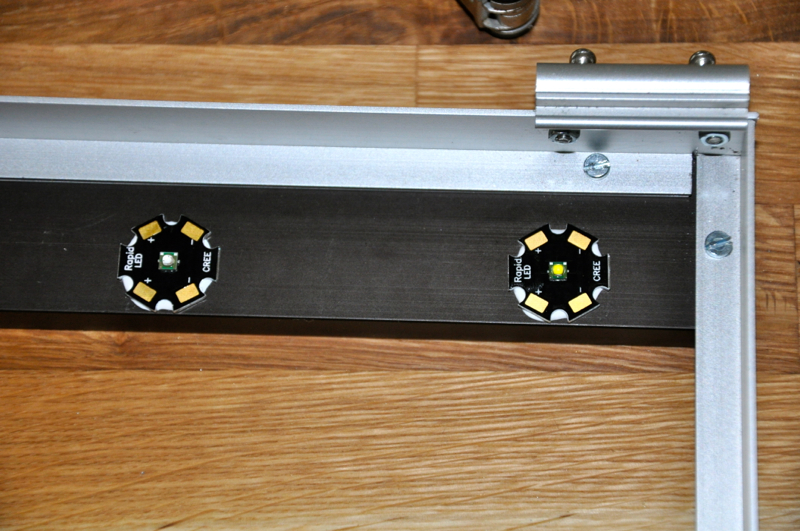

Collage des LED avec la pâte colle thermique.
Le mélange de la pâte est expliquée ici : http://www.arcticsilver.com/PDF/appinstruct/aata/ins_aaepxy.pdf

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled05

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled06

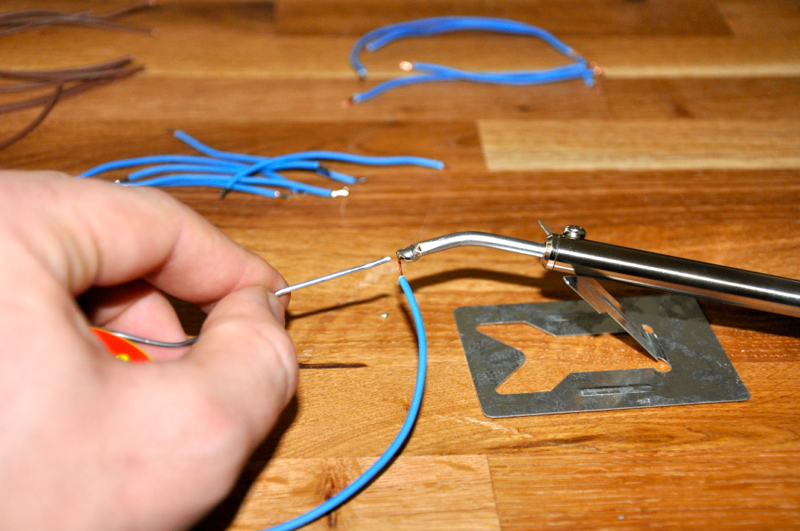

Etamage des fils :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled07

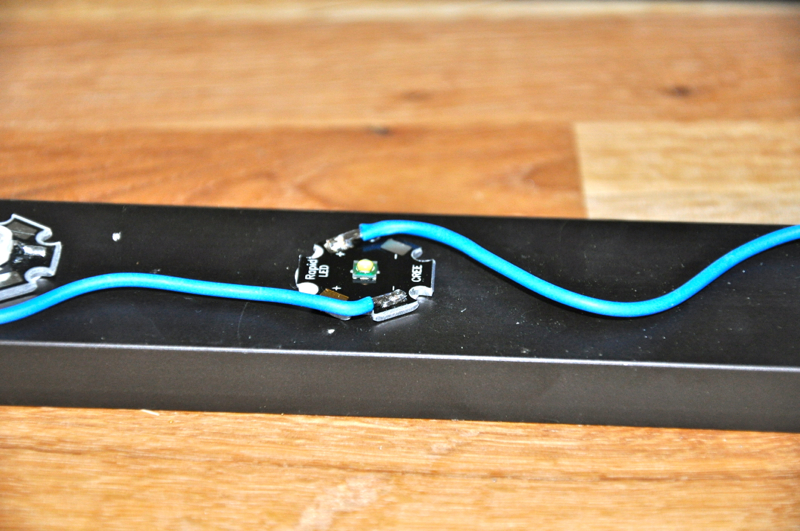

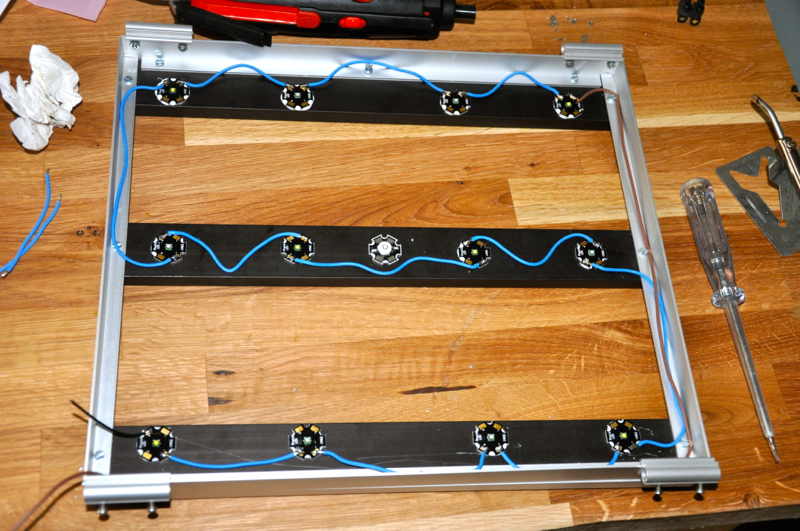

Résultat de la soudure.
On entre par le + on sort par le -.
Explications du câblage ici :
http://www.vinnymarini.com/pictures/rapid_docs/LED%20DIY%20Oveview.pdf

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled08

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled09

Mise en place du domino dans un coin et perçage pour faire rentrer les alimentation (il y en a 2) :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled11

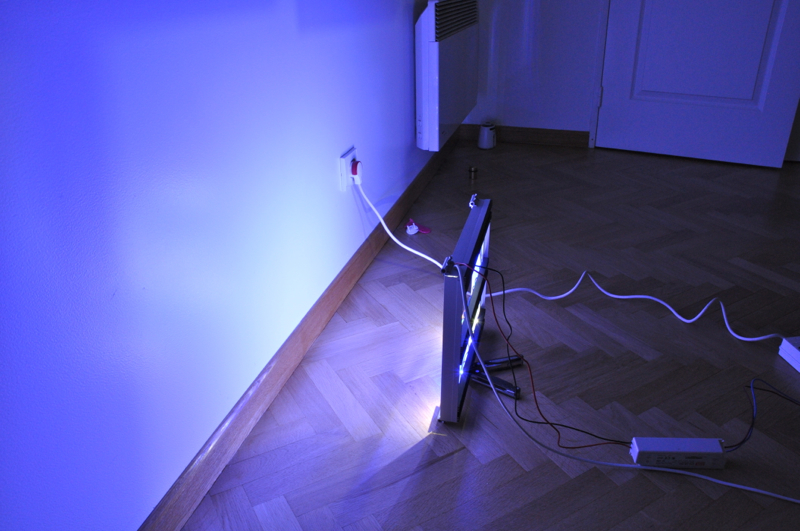

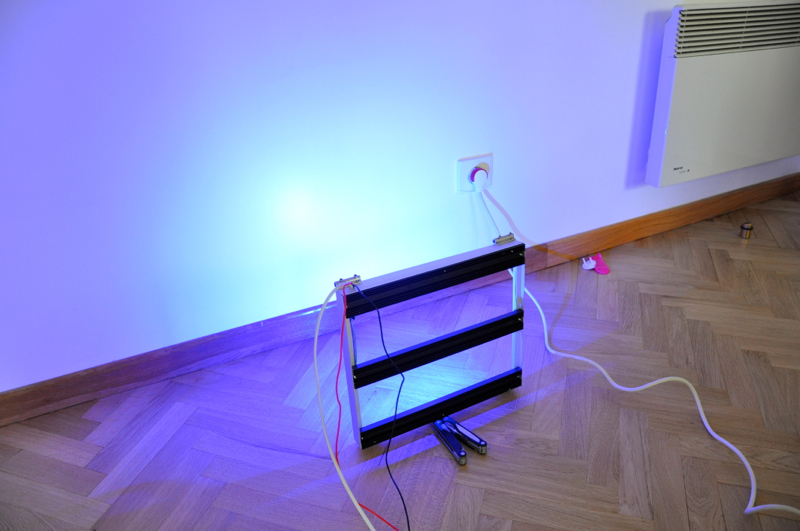

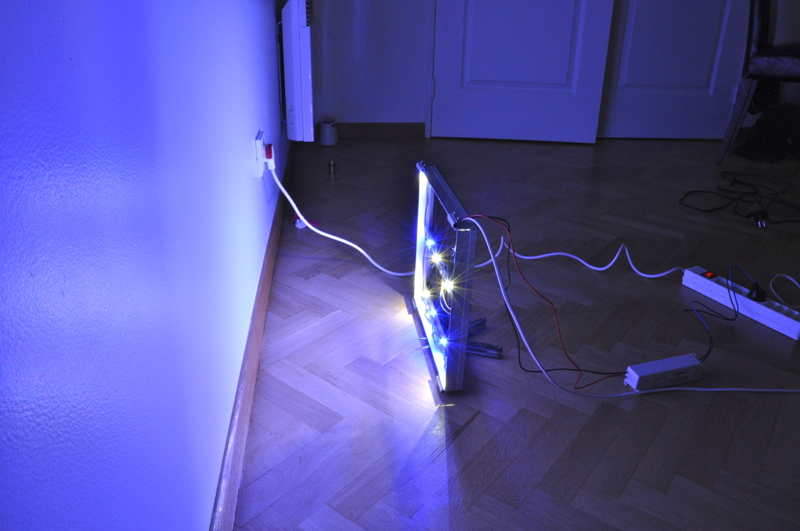

Tests :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled12

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled13

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled14

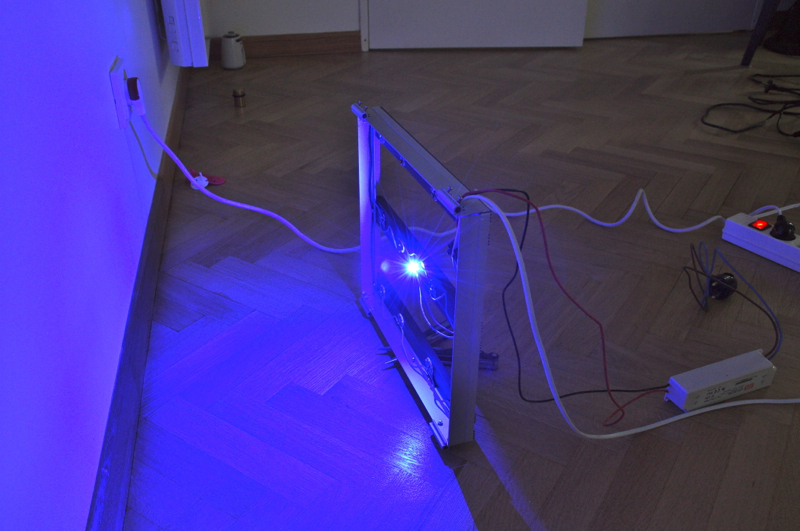

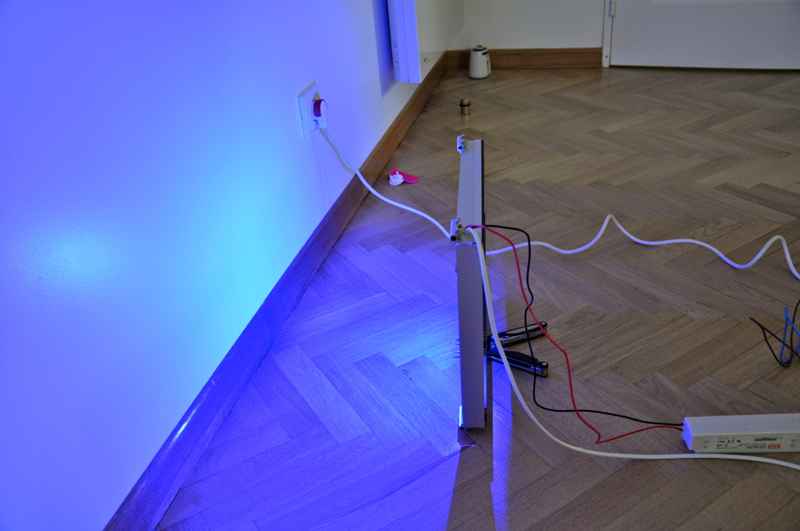

Moonlight seule :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled15

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled16

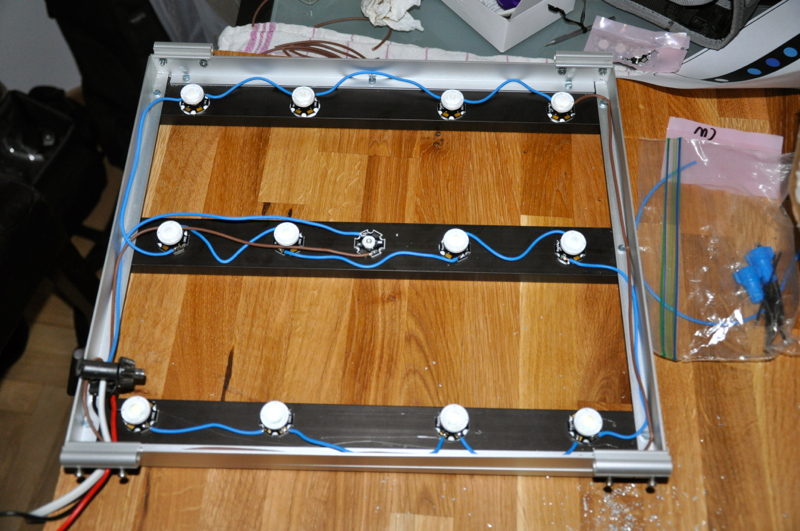

Mise en place des optiques 80° :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled17

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled18

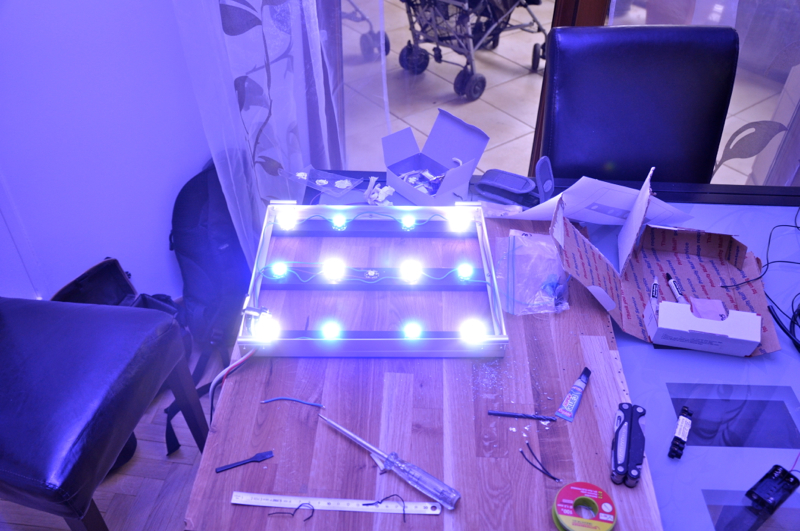

Test avec les optiques :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled19

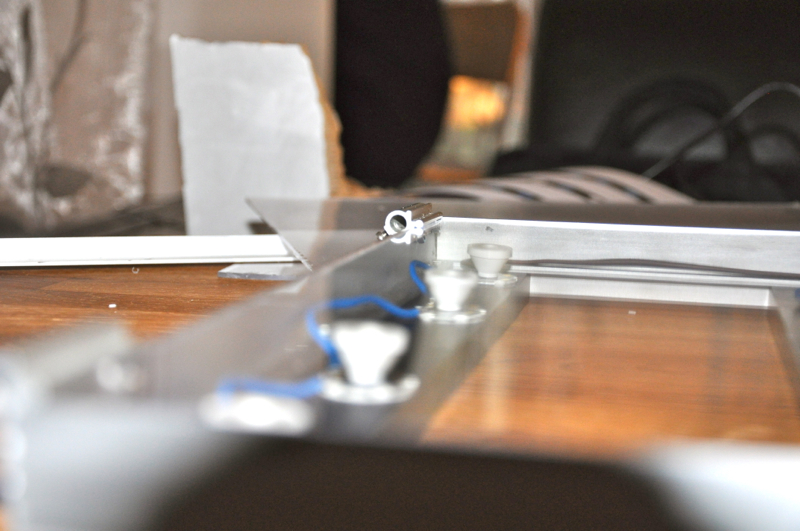

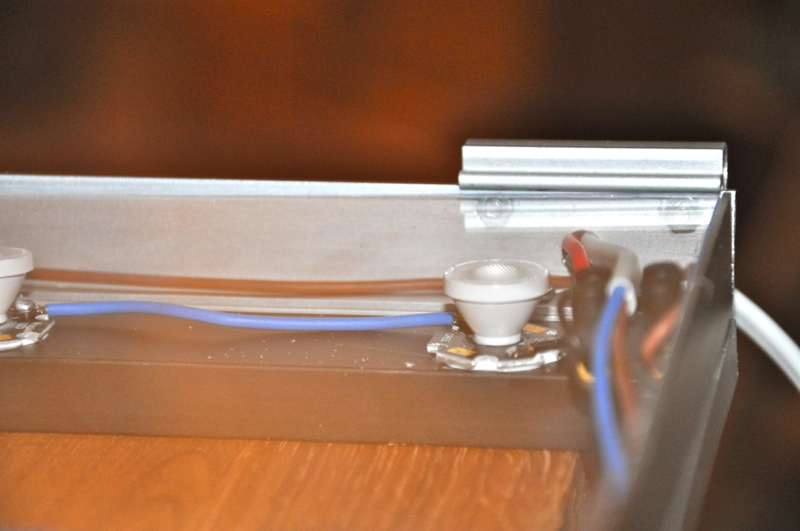

Mise en place du plexiglass.
Sur la 1ère photo, je vous jure qu'il y est :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled20

Le plexi n'est pas fixé, il est juste maintenu par contrainte entre les écrous et le méplats des supports Blau. La plaque peut être enlevée sans effort et sans dévisser quoique ce soit :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled21

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled22

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled23

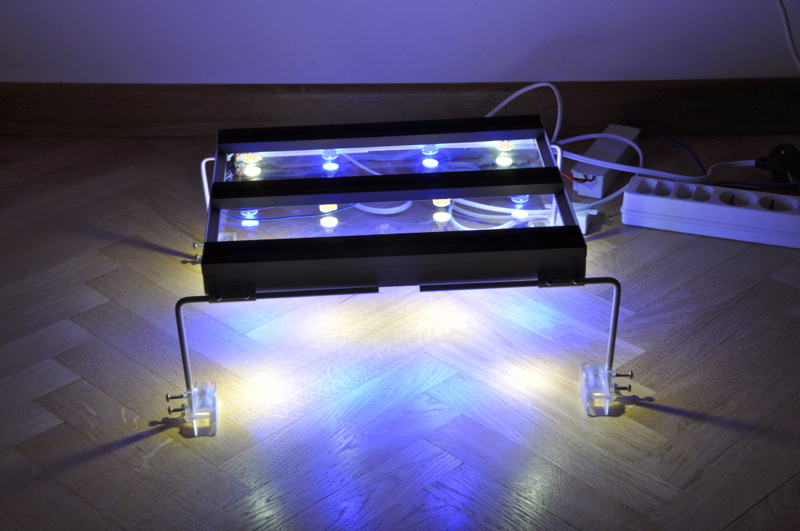

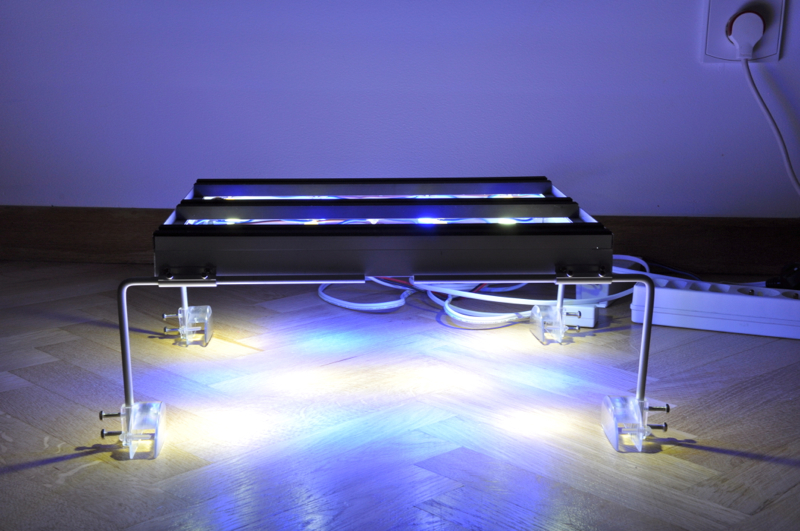

Résultat de l'ensemble :

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled24

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled25

Projet nano récifal 60L - Projet pédagogique - Page 3 Rampeled26

Merci d'avoir lu ce long post !!!
Et maintenant j'attend toujours la cuve 60L.... :##11:
richard_87
richard_87
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2366
Localisation : haute-vienne
Emploi : -
Date d'inscription : 30/05/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 19:49
super

:##10:
kristophe
kristophe
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2302
Age : 39
Localisation : 37
Emploi : technicien
Date d'inscription : 28/09/2008

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 5 Nov 2011 - 20:30
joli travail :##12:
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 15:30
Ayant encore eu un peu de temps a tuer, j'ai fait une petite finition avec une chute de profilé alu.
Les angles n'étaient vraiment pas beau et pas ajusté.

J'ai donc fait une petite découpe dans le profilé et collé à la pâte thermique sur chaque angle.

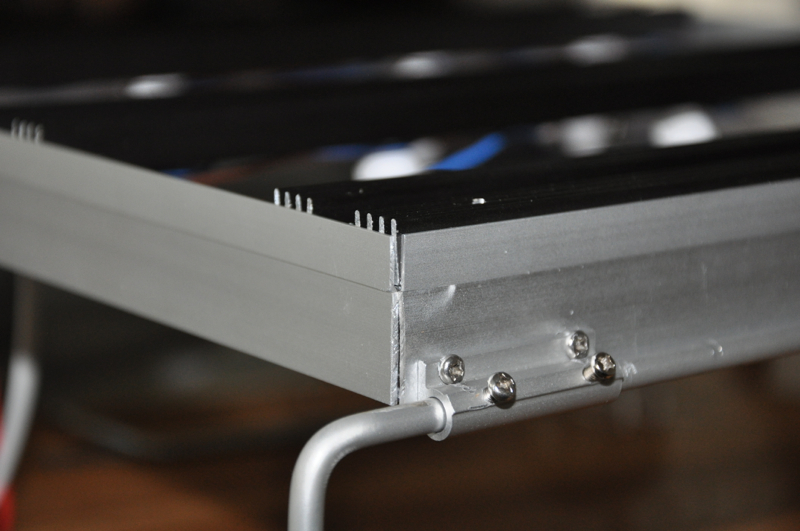

AVANT

Projet nano récifal 60L - Projet pédagogique - Page 3 Finition1

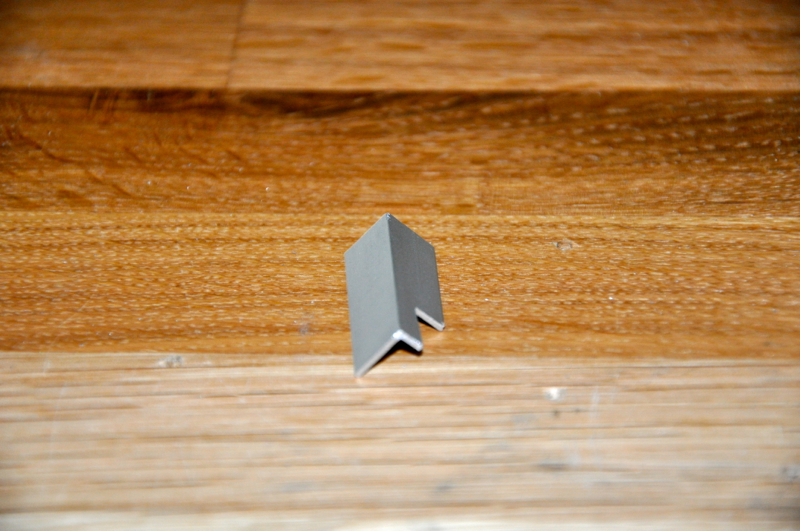

PENDANT

Projet nano récifal 60L - Projet pédagogique - Page 3 Finition2

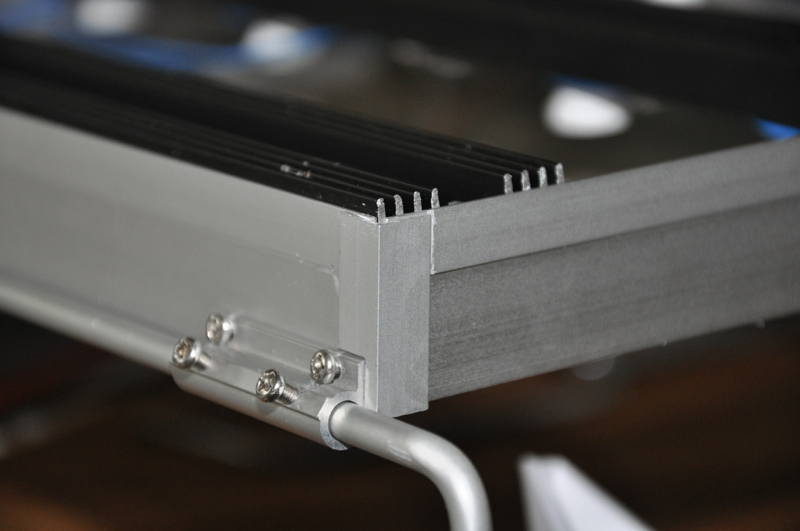

APRES

Projet nano récifal 60L - Projet pédagogique - Page 3 Finition3

Je réfléchis pour rendre les fils électriques un peu plus clean, genre avec une gaine lisse. Si vous avez des idées.... :##14: :##27:
Fangio
Fangio
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1190
Age : 35
Localisation : La Yaute
Emploi : Horloger
Date d'inscription : 28/02/2010
http://www.horlogerie-suisse.com

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 18:47
Gaine thermo retractable !, en magasin de bricolage ou de modélisme suivant le diamètre ou couleur désiré :##27:
scalaire68
scalaire68
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2479
Localisation : Alsace
Emploi : Informaticien
Date d'inscription : 15/04/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 19:37
Hello, jolie projet.
J'ai une petite question a propos du site rapidled ou tu as commander tes leds.

Comment s'est passer la livraison ?
L'état du colis ???
Combien de temps ???
Es ce un site fiable ???


Merci d'avance Wink
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 19:43
Moi, je le recommande (la preuve Very Happy) et ca a été assez vite !
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 20:07
@scalaire68 a écrit:
Comment s'est passer la livraison ?
L'état du colis ???
Combien de temps ???
Es ce un site fiable ???

Envoi rapide de la part de Mike de RapidLed.
Je lui avais envoyé un mail pour le demander les frais de port. 55$ avec le dissipateur, 27$ sans.
Je lui ai dit les éléments souhaité et m'a envoyé une commande via paypal. Nikel !

Etat du colis au top.
Délais : une petite dizaine de jours

Je pense que le site est fiable, tout le monde commande là.
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Dim 6 Nov 2011 - 20:26
Sinon, j'ai créé un topic dans la section Eau de mer > Matériel qui reprend l'ensemble des photos.
Histoire de faire un reportage complet.

ICI : http://www.forumaquario.org/t72177-fabrication-rampe-led-diy-pour-nano-cube-dennerle-60l
scalaire68
scalaire68
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2479
Localisation : Alsace
Emploi : Informaticien
Date d'inscription : 15/04/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 7 Nov 2011 - 15:33
Merci tang de ces infos, je commanderais peut être chez eu pour des lampes actiniques.
*Par contre,tu crois que je peut utiliser des leds royal blue pour l'actinique ???


Super le lien Wink
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 7 Nov 2011 - 15:56
Sur le site RapidLed, ils vendent des kit complémentaire actinic. Ils indiquent "Royal Bleue CREE XP-E", donc je pense que oui.

Cf : http://www.rapidled.com/servlet/the-143/06-LED-Actinic-Supplement/Detail
formol
formol
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 967
Age : 31
Localisation : Nantes
Emploi : Chef d'entreprise
Date d'inscription : 02/04/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 7 Nov 2011 - 16:11
Oui tu peux Wink

Si tu te décides à prendres des blanches aussi, il faut conserver le ratio 50/50 pour les couleurs Wink
scalaire68
scalaire68
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2479
Localisation : Alsace
Emploi : Informaticien
Date d'inscription : 15/04/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Lun 7 Nov 2011 - 16:50
je prendrais seulement des bleues pour actinique , je ne veut pas faire toute une rampe.



Bref j'arrête de polluer ton post tang, merci de vos réponses.
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 12 Nov 2011 - 21:57
Bonsoir à tous,

Rien de nouveau si ce n'est que c'est la galère pour trouver des jerrican gros volume (+20L) pour transporter l'eau osmosée. Obligé de commander sur internet, dingue....

Sinon, je me suis renseigné chez Truffaut (Parly 2) et Botanic (Suresnes), ils font l'eau osmosée à 0,15€ le litre soit 9€ pour 60L.
Après calcul, c'est plus rentable d'acheter un osmoseur (55€ chez ZA). En effet, si je compte 10L de changement d'eau par semaine (1,50€), il faut 37 semaines pour amortir l'achat à 55€, sans compter les rajout à cause de l'évaporation.

Je pense que ça vaut le coup. Si en plus on peut s'en servir dans le fer à repasser, c'est tout bénéf.

C'est un peu le statut quo en ce moment, je suis impatient de mettre en eau...


Vous savez si c'est viable de faire un programme d'échange eau osmosée <-> détritivores/boutures/petit matériel ? Histoire de rendre service mutuellement... :##21:
kristophe
kristophe
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 2302
Age : 39
Localisation : 37
Emploi : technicien
Date d'inscription : 28/09/2008

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 12 Nov 2011 - 22:07
Attention pour l'osmoseur, il ne faut pas avoir un eau trop polluer en entrée, il faut avoir une bonne pression, Et dans ton calcul tu ne comptes pas les membranes à changer tous les ans et la perte d'eau car pour 10l fait tu vas en perdre peut être 20 ou 30, certes tu peux la récupèré pour le jardin ou autre....
kktd
kktd
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 3074
Age : 48
Localisation : 91
Emploi : informatique
Date d'inscription : 02/03/2010

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 12 Nov 2011 - 23:31
il existe un osmoseur ne provoquant pas de perte (important en appart)
je l'ai vu sur ce forum mais impossible de s'en rappeler

de plus je ne sais pas ce que ça donne coté efficacité
tang01
tang01
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 89
Localisation : Saint-Cloud
Emploi : Informatique
Date d'inscription : 13/10/2011

default Re: Projet nano récifal 60L - Projet pédagogique

le Sam 12 Nov 2011 - 23:35
Je suis en RDC avec terrasses et 3 robinets extérieurs. Ce n'est pas les rejets qui m'inquiètent.
Contenu sponsorisé

default Re: Projet nano récifal 60L - Projet pédagogique

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
