default Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 16:40
Bonjour à tous,

Après un premier aquarium de 60L qui s'est fendu sur le fond :##23:,j'ai décidé de passer à un 120L.
Cependant l'éclairage d'origine est insuffisant(1*25Watt).
Dans un premier temps j'ai pensé modifier le capot d'origine pour intégrer des bandeaux à led(enlever le néons et couper la partie contenant le ballast).
Le problème c'est que l'opération est irréversible.
Je me suis donc contenté pour le moment d'ajouter 3 bandeaux de 48 Led sous le couvercle(voir ci dessous).



Configuration actuelle:
:#01#: 1 bandeaux à 48 led étanche 6500k
:#01#: 1 bandeaux à 48 led étanche 5000k
:#01#: 1 bandeaux à 48 led étanche 3500k
:#01#: 1 néon T8 10000k 25 watt



Le résultat est plutôt correct niveau luminosité.

Cependant il y a des points négatif:


-Ce système alourdi fortement le capot qui n'est pas prévu pour cela(lorqu'il est ouvert).
-Les bandeaux sont fixés au pistolet à colle et ne tiendrons pas dans le temps.
-Les câbles et leds sont directement exposés à l'eau comme en peut le voir sur la deuxième photo.
-Le transformateur traine par terre.

Pour palier à ces problèmes, la seule solution est la fabrication d'un nouveaux couvercle.

Pour cela je compte utiliser le matériel suivant:


:#01#: 4 planches en contre-plaqué épaisseur 30mm usinées puis assemblées et peintes.
:#01#: 2 ventilateurs 60*60mm
:#01#: 3 transformateurs
:#01#: 1 charnière
:#01#: 4 bandeaux à 48 led étanche 6500k
:#01#: 1 bandeaux à 48 led étanche 12000k
:#01#: 2 bandeaux à 48 led étanche 5000k
:#01#: 1 bandeaux à 48 led étanche 3500k
:#01#: 1 bandeaux à 24 led étanche bleu(pour éclairage nocturne)
:#01#: 1 bandeaux à 24 led étanche 12000k
:#01#: 1 vitre en plexiglas ou verre épaisseur 3 ou 4mm

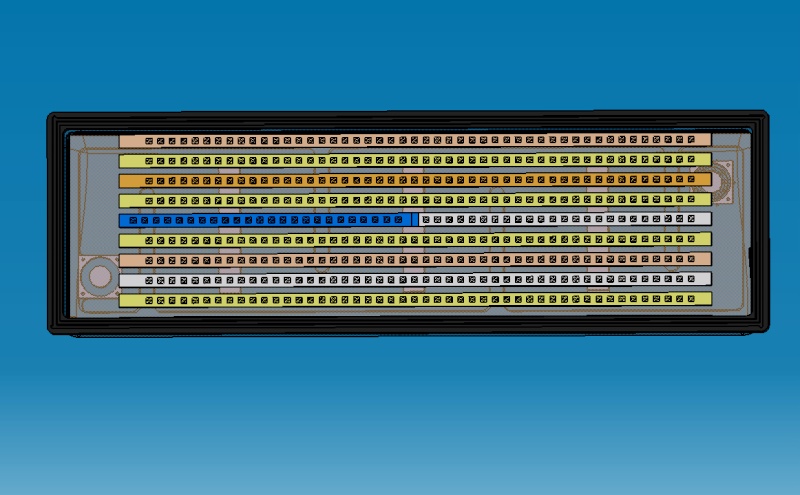

Voici la modélisation 3D de mon projet:



Le capot et composé de 2 niveaux:

:#01#: 1er niveau pour intégration des 3 transformateurs et 2 ventilateurs.



:#01#: 2ém niveau pour intégration des bandeaux à leds.



Les ventilateurs ont pour but de créer un flux d'air dans le capot.
L'air est aspiré de l’extérieur vers le niveau 2, puis est expulsé au niveau 1 grâce au 1er ventilateur.
Ensuite l'air du niveau 1 est expulsé vers l’extérieur grâce au 2ém ventilateur.

Voici un schéma du flux d'air:




Poids de l'ensemble:8Kg

Si vous avez des remarques pour améliorer mon système je suis preneur!
Pensez vous que l'éclairage aura un bon rendu et sera suffisant pour les plantes?
Le choix des températures de couleur est il correct?

Voici une photo de mon aquarium actuel:



Il est peu planté pour le moment car j’attends d'avoir suffisamment d'éclairage.


Dernière édition par Kanabeach51 le Dim 4 Mai 2014 - 1:01, édité 1 fois
TMXMan
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 50
Localisation : Allier
Emploi : Logisticien - Conducteur SPL
Date d'inscription : 14/01/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 17:51

Salut,

Ton projet semble tres interessant.
Aujourd'hui, on a encore peu de retour sur l'utilisation des bandeaux à led en aquarium.
Je me tiens un peu au courant de l'évolution pour ces fameuses leds, mais la majorité de ce que je lis parle d'une invasion d'algues.

Dans ta situation actuelle, il est clair que ton éclairage est insuffisant.
MAIS, un problème majeur est à rectifier. Il s'agit des 10000K de ton tube T8.
Il ne faut en aucun cas monter si haut en kelvin pour un aquarium planté.
Tu vas avoir un gros souci d'algues sous peu. Il faut rester autour des 6500°K.
En general, les tubes pour plantes sont plus pres des 4500-5000°K.

Pour ton projet de leds, on retrouve également des bandeaux de leds à hautes valeurs Kelvin. Je suis pas expert du tout en leds donc attends d'autres avis.
Mais je pense qu'il faudrait revoir ces bandeaux à la baisse.

avatar
BadMarmotte
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 438
Age : 31
Localisation : Auvergne
Emploi : Créateur
Date d'inscription : 13/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 17:59
Très belle rampe DEL maison :##06: bien étudié le refroidissement. Un petit contrôleur pour allumage et extinction progressive ?

sinon pour les problèmes d'algue je sais pas en eau douce mais la qualité des led utilisé doit beaucoup influé. Les DEL chinoise premier prix peuvent faire des ravages.

_________________


avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 18:48
JE VIENT DE MAITRE 8 NEON A LED SUR MON 3 METRE MAIS QUE DEPUIS 4 JOUR ET NICKEL SE SONT DES 6500 K . A VOIR PAR LA SUITE POUR LES ALGUES MAIS JE N AI PAS DE SOUCI SUR L AUTRE BAC DEPUIS 6 MOIS :##15:
avatar
Kanabeach51
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 22
Age : 29
Localisation : Poitou charentes
Emploi : Technicien méthode
Date d'inscription : 09/02/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 19:38
TMXMan:
Je confirme pour le problème d'algue!
J'ai d'abord pensé que cela été du au lancement de l'aquarium.
En effet j'ai mis les poissons de mon ancien 60L des le début!

Des algues brune sont apparut assez rapidement, j'ai don acheté un nouveau néon de 10000K pour remplacer celui déjà présent(aquarium acheté d'occasion).

Les algues ont continuées de progresser, j'ai donc acheté les bandeaux à led.
Cela fait une semaine qu'ils sont installés et elles ont l'air de proliférer encore plus...
Les leds ne sont donc pas la cause je vais donc changer de néon et en prendre un plus adapté.

BadMarmotte:
Concernant l'ajout d'un contrôleur, je n'y connais rien en électronique!
J'ai donc prévu d'utiliser 3 programmateurs:
:#01#: 1 pour 4 bandeaux à led.
:#01#: 1 pour 5 bandeaux à led (allumé après les 4 précédents).
:#01#: 1 pour 1 bandeaux à led bleu (avant extinction totale).

Si quelqu'un arrive à m'expliquer l'utilisation d'un contrôleur pourquoi pas! :##06:

Lemoy:
La lumière de tes 6500k n'est pas un peu trop jaunâtre seule?
C'est plutôt rassurant si le tiens tourne depuis 6 mois avec!
J'ai vu pas mal d'avis positif avec des 6500k...

Pour infos voici les paramétres de mon aquarium au 04/02/13:

Ph:7.6
NO3-:50
NO2-:0.5
GH:16
KH:8
CL2:0


Dernière édition par Kanabeach51 le Dim 10 Fév 2013 - 15:32, édité 1 fois

_________________
Rien n'est impossible, la seule limite est celle de l'imagination... :##06:

            :#01#:  Fabrication contrôleur aquarium
            :#01#:    Réalisation d'un couvercle en bois + néons à leds
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 19:55
non ce n est pas tros jaune , regarde mes photos dans nouveau bac c est parti et dit moi ce que tu en pence :##24:
avatar
moiectou
Modérateur
Modérateur
Masculin Nombre de messages : 4109
Age : 34
Localisation : ardennes
Emploi : tourneur
Date d'inscription : 08/04/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 20:22
Une lumière à 6500K n'est pas du tout jaunâtre car c'est la température de la lumière solaire

_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 20:25
je nen ete pas sur pour la lumiere du soleil mais tu vient de me le confirmé
avatar
Almighty
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 395
Localisation : devant mon aquarium
Emploi : lab
Date d'inscription : 11/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 20:37
Des rampes leds de chez arcadia et de chez aqua medic sont pas chère et aurait pu être sympa... :##06:

_________________
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 20:44
les 8 neons led et le transfo ça a fait 103 euros ,je trouve que c est pas tros cher encor
avatar
moiectou
Modérateur
Modérateur
Masculin Nombre de messages : 4109
Age : 34
Localisation : ardennes
Emploi : tourneur
Date d'inscription : 08/04/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 20:52
@lemoy a écrit:les 8 neons led et le transfo ça a fait 103 euros ,je trouve que c est pas tros cher encor

Les néons LED sont quand même assez limite pour avoir une belle lumière , rien ne vaut les LED haute puissance mais le problème avec ceux ci c'est le prix

_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon
avatar
Almighty
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 395
Localisation : devant mon aquarium
Emploi : lab
Date d'inscription : 11/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 21:48
@moiectou a écrit:
@lemoy a écrit:les 8 neons led et le transfo ça a fait 103 euros ,je trouve que c est pas tros cher encor

Les néons LED sont quand même assez limite pour avoir une belle lumière , rien ne vaut les LED haute puissance mais le problème avec ceux ci c'est le prix

Les neons leds sont ce qu'il y a de mieux en termes de phosphorescence des couleurs, du relief etc... Je te montre puisque j'en ai 4 :##06:
Le seul inconvénient c le prix car c très chère si tu veux une bonne game pour un éclairage puissant






_________________
avatar
moiectou
Modérateur
Modérateur
Masculin Nombre de messages : 4109
Age : 34
Localisation : ardennes
Emploi : tourneur
Date d'inscription : 08/04/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Sam 9 Fév 2013 - 23:03
Je maintiens ce que je dis sur le fait que les néons Led sont de moins bonne qualité que les led haute puissance

Dans ton bac ( qui est très beau en passant Wink ) , tu es loin d'un résultat optimum comparé a la haute puissance , il doit te manqué encore une paire de lumens Wink

_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon
avatar
Kanabeach51
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 22
Age : 29
Localisation : Poitou charentes
Emploi : Technicien méthode
Date d'inscription : 09/02/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 2:59
Lemoy:

La taille de ton bac est vraiment impressionnante! :##10:
Il parait assez sombre mais ça doit surement être du à la qualité de la photo...
Effectivement les led de puissance sont ce qu'il y a de mieux pour le moment.
Le seul problème c'est leurs prix et le fait qu'elles chauffe beaucoup!

Almighty:

Merci pour le conseil mais je préféré un couvercle plutôt qu'une rampe.
Mon aquarium étant situé sous un escalier j'ai peu d'espace en hauteur.

moiectou:

Les led de puissance consomme et chauffent beaucoup,donc pas jouable pour l'intégration dans un couvercle!

_________________
Rien n'est impossible, la seule limite est celle de l'imagination... :##06:

            :#01#:  Fabrication contrôleur aquarium
            :#01#:    Réalisation d'un couvercle en bois + néons à leds
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 14:43
oui il est grand il fait 3 m :##22:

il n est pas sombre c est la photo :##09:

j en refais des que possible
avatar
Kanabeach51
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 22
Age : 29
Localisation : Poitou charentes
Emploi : Technicien méthode
Date d'inscription : 09/02/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 15:44
Ok j'ai hâte de voir ça!
Tes néons tu les a achetés ou?
Combien de lumens par néon?
Les miens font 300 Lumens c'est pour ça que je compte en mettre autant!
Sur ton autre bac en place depuis six moi tu as combien de néons pour quel volume?

_________________
Rien n'est impossible, la seule limite est celle de l'imagination... :##06:

            :#01#:  Fabrication contrôleur aquarium
            :#01#:    Réalisation d'un couvercle en bois + néons à leds
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 18:16
tu les trouve sur ampoule led .com et il font 250 lumens

sur l autre bac 4 neons 48 ledpour un bac de 150 cm de long 83 cm de large et 60 de haut

j ai 750 litre
avatar
Kanabeach51
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 22
Age : 29
Localisation : Poitou charentes
Emploi : Technicien méthode
Date d'inscription : 09/02/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 19:00
Ok ça me parais vraiment peu car la j'en ai 3 pour 120L et si d’éteint le néon l'éclairage est insuffisant.
Ton aquarium est il planté?
J'ai vu sur pas mal de site qu'il préconise 30 à 35 lumens par Litre pour un aquarium planté...
Dans ton cas ça ferai 22500 lumens!
Donc soit les néons à led font plus que les 300 lumens annoncés, soit le calcul est différent pour les néon à led???

_________________
Rien n'est impossible, la seule limite est celle de l'imagination... :##06:

            :#01#:  Fabrication contrôleur aquarium
            :#01#:    Réalisation d'un couvercle en bois + néons à leds
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 19:22
je peut pas te dire comment on calcul mais regarde sur leur cite il y a plein d explication

c est les meme que tu a ? ou des autres modéle
avatar
moiectou
Modérateur
Modérateur
Masculin Nombre de messages : 4109
Age : 34
Localisation : ardennes
Emploi : tourneur
Date d'inscription : 08/04/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Dim 10 Fév 2013 - 20:05
@Kanabeach51 a écrit:Ok ça me parais vraiment peu car la j'en ai 3 pour 120L et si d’éteint le néon l'éclairage est insuffisant.
Ton aquarium est il planté?
J'ai vu sur pas mal de site qu'il préconise 30 à 35 lumens par Litre pour un aquarium planté...
Dans ton cas ça ferai 22500 lumens!
Donc soit les néons à led font plus que les 300 lumens annoncés, soit le calcul est différent pour les néon à led???

Tu as raison on précosine entre 35 et 40lm/L pour un bac planté

Il n'y a pas de calcul pour les lumens , il faut prendre la valeur constructeur

Tiens un petit site dédié au éclairage led pour aquarium : http://aquaohm.xooit.fr/index.php

_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Lun 11 Fév 2013 - 15:38
http://i76.servimg.com/u/f76/18/05/56/72/20130212.jpg

voici l eclairage du bac on voit bien qu il n est pas sombre

vous en pence quoi ? :##22:
avatar
zebulon
Membre : Accro
Membre : Accro
Masculin Nombre de messages : 1126
Localisation : rhone alpes
Emploi : pour moi
Date d'inscription : 26/03/2008

default Re: Réalisation d'un couvercle en bois + néons à leds

le Lun 11 Fév 2013 - 17:56
les tubes a leds ou les bandeaux leds ,comparer aux leds hautes puissance c'est le jour et la nuit ( j'ai osé :##06: )

pour etre en train de construire ma rampe leds de mon récifal, a base de leds multi chips , je confirme que le puissance des tubes leds est assée faible, mis a part les tubes arcadia a 150 la piéce .
avatar
moiectou
Modérateur
Modérateur
Masculin Nombre de messages : 4109
Age : 34
Localisation : ardennes
Emploi : tourneur
Date d'inscription : 08/04/2012

default Re: Réalisation d'un couvercle en bois + néons à leds

le Lun 11 Fév 2013 - 18:13
@zebulon a écrit:les tubes a leds ou les bandeaux leds ,comparer aux leds hautes puissance c'est le jour et la nuit ( j'ai osé :##06: )

pour etre en train de construire ma rampe leds de mon récifal, a base de leds multi chips , je confirme que le puissance des tubes leds est assée faible, mis a part les tubes arcadia a 150 la piéce .

Faut avouer aussi que les éclairages à led de puissance n'est pas donné non plus , quand on voit les led CREE à 7 euros/piéces ( led complète avec réflecteur etc ) , plus rajouter le prix des transfo et éventuellement le programmateur de pic

_________________
n°AFC 0661.08

Groupe cichlidophile ardennes sur facebook

construction d'un 2000L en bois

Membre ACA , aqua club d'Arlon
avatar
lemoy
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 305
Localisation : sommedieue 55
Emploi : chef de chantier charpente metalique
Date d'inscription : 12/01/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Lun 11 Fév 2013 - 18:26
oui ça fait cher :##09:
avatar
Kanabeach51
Membre : Nouveau
Membre : Nouveau
Masculin Nombre de messages : 22
Age : 29
Localisation : Poitou charentes
Emploi : Technicien méthode
Date d'inscription : 09/02/2013

default Re: Réalisation d'un couvercle en bois + néons à leds

le Lun 11 Fév 2013 - 18:30
Oui ça revient vite cher...mais se qui dissuadé c'est la complexité de l’installation...
Dans mon ça j'ai juste a les brancher!Après c'est sur qu'il m'en faudra plus pour obtenir le même résultat!Donc on verra bien se que ça va donner. :##06:
Mais si je me base sur les calculs préconisés il me faudrait 14 néons a LED.
Ça me parait vraiment énorme et en plus ça ne rentrera pas...
Déjà avec 4 néons ça éclaire bien donc si j'en met le double je me dis que ça devrais suffire... :##22:

_________________
Rien n'est impossible, la seule limite est celle de l'imagination... :##06:

            :#01#:  Fabrication contrôleur aquarium
            :#01#:    Réalisation d'un couvercle en bois + néons à leds
Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
