default projet automatisme aquarium

le Ven 5 Avr 2013 - 1:20
bonjour,

je suis recemment partis dans un projet d'automatisation de mon aquarium.
cet automate devrai faire les fonctions suivantes :

- osmolation
- vidange et remplissage d'une parti de l'eau de l'aquarium
- allumage et extinction de l'eclairage en decalé
- regulation ph
- affichage temperature (voir regulation)
- possibilité de faire un appoint d'eau du robinet

plus toute les alarmes de type :

- niveau tres bas
- ph trop haut/bas
- température trop haute/basse
- durée vidange/remplissage trop long...

avec possibilité de report sur portable en option ^^

J'aurai besoin d'avis sur ma méthode de vidange et de remplissage un peu spécifique.
pour eviter d'avoir des pompes de partout j'aimerai utiliser un de mes filtres pour vidanger et remplir mon aqua, je m'explique.

J'aimerai soit deriver une partie l'aspiration, soit une partie du refoulement de la pompe, mais j'ai peur que l'eau prenne le chemin le plus facile, qui ne serai pas forcement celui que je veut.

En théorie la bac d'eau osmosée, l'osmoseur,le co2, et les pompe, devrai etre sous l'aqua donc pas de grand longueur de derivation.

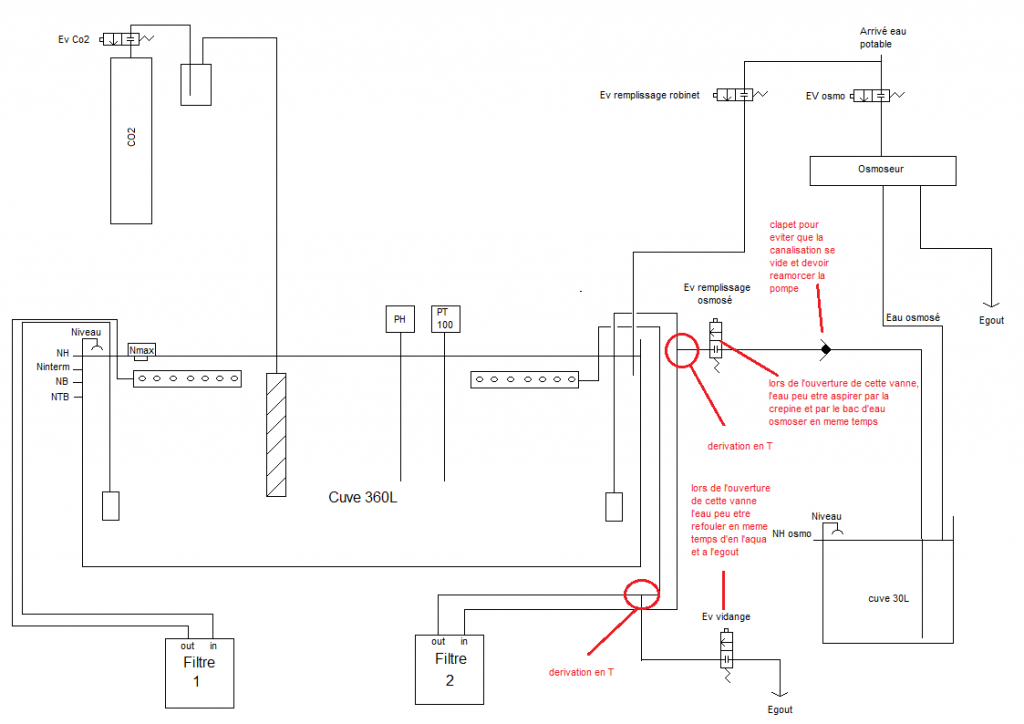

explication en image



qu'en pensez vous?


Dernière édition par ludacriss57 le Ven 5 Avr 2013 - 12:04, édité 1 fois
avatar
mateo54
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 433
Localisation : nancy
Emploi : etudiant
Date d'inscription : 02/02/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 6:41
Et bin j'ai pas comprie
avatar
zito de la tourette
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 367
Age : 43
Localisation : Tarascon (13)
Emploi : Commerçant
Date d'inscription : 29/03/2013
http://www.zitocland.com

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 7:31
salut,

une paire d'électrovanne de jardin peut être...?
http://www.irrijardin.fr/boutique/electrovanne?gclid=CJaj4IvmsrYCFfDJtAodcVwA4Q


david
avatar
uraz844
Modérateur
Modérateur
Féminin Nombre de messages : 10921
Age : 106
Localisation : En Lorraine juste à coté de Bordeaux
Emploi : Digiconsuérophobe
Date d'inscription : 01/02/2009

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 12:05
zito de la tourette a écrit:salut,

une paire d'électrovanne de jardin peut être...?
http://www.irrijardin.fr/boutique/electrovanne?gclid=CJaj4IvmsrYCFfDJtAodcVwA4Q


david

Je le pense aussi, il est à mon sens impératif de dériver totalement le circuit du filtre si tu veux procéder ainsi.
Je crains que la vidange ne se fasse beaucoup plus vitre que le remplissage le cas échéant.

mateo54 a écrit:Et bin j'ai pas comprie

L'explication est claire et détaillée.
Si tu n'as pas compris ton intervention n'a absolument aucun intérêt surtout que tu te permets en plus de le faire dans un français plus qu'approximatif.
Merci donc à l'avenir d'éviter de polluer des topics de cette façon.
Ceci est un avertissement et n'attend pas de réponse.

_________________
Je sais, je suis un psychopathe.

Rejoignez le FAPP!
avatar
julien06
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 60
Localisation : nice
Emploi : préparateur en pharmacie
Date d'inscription : 15/02/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 13:17
Le projet est très intéréssant !

Je le pense aussi, il est à mon sens impératif de dériver totalement le circuit du filtre si tu veux procéder ainsi.
Je crains que la vidange ne se fasse beaucoup plus vitre que le remplissage le cas échéant.

L'inverse serait plus préjudiciable, car si le bac déborde, ca peut faire des dégâts, par contre si la vidange est plus rapide que le remplissage quel est le risque ? (je pense que la vidange est programmée pour pomper un certain litrage, pas la totalité du bac)

Sinon je me répète, mais c'est un super projet que voilà ! Si il aboutit, ca fera un super truc ! Félicitations et encouragements pour ton inventivité Smile
avatar
uraz844
Modérateur
Modérateur
Féminin Nombre de messages : 10921
Age : 106
Localisation : En Lorraine juste à coté de Bordeaux
Emploi : Digiconsuérophobe
Date d'inscription : 01/02/2009

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 13:22
julien06 a écrit: par contre si la vidange est plus rapide que le remplissage quel est le risque ?

Emerger la/les résistante(s) chauffante(s)?
Créer des prises d'air capable de désamorcer un filtre? (et un filtre qui tourne à vide... jamais bon...)
J'en oublie surement!

_________________
Je sais, je suis un psychopathe.

Rejoignez le FAPP!
ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 14:14
le fait que le systeme vide plus vite qu'il le remplis n'est pas un probleme, car je vidangerai un volume donné et non sur un temps donné.

comme je le pensais aussi, la vidange ne devrai pas poser de probleme, le poid de l'eau qui remonte vers l'aquarium devrai creer assez de resistance pour permettre l'ecoulement de l'eau à l'egout par l'electrovanne.

par contre pour le remplissage c'est l'inverse, le poid de l'eau simplifie l'aspiration de l'eau dans l'aquarium et non dans la cuve d'eau osmosé qui elle sera au meme niveau que la pompe.

donc en effet il serai plus judicieux que je derive totalement l'aspiration.
avatar
steuveu
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 48
Age : 39
Localisation : SOISSONS
Emploi : Automaticien
Date d'inscription : 23/03/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 14:28
Salut Ludacriss,
Beau projet que tu as entrepris là ! Je dois avouer que me devance car c'est à peu près ce que je prévoit pour mon futur bac. Dans un an peut être (déménagement)
Donc ayant déjà pas mal réfléchi à la question, il faut que tu mettes des electrovannes 3 voies pour dériver ta pompe en mode vidange puis, quand la vidange sera finie, en mode remplissage.
Je me permets aussi de te conseiller de réfléchir à une solution
où tu feras ton mélange eau de conduite/eau osmosée avant introduction dans ton bac. Cela permet au chlore de s'évaporer.
Voilà bonne continuation dans ton projet.
avatar
BadMarmotte
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 438
Age : 30
Localisation : Auvergne
Emploi : Créateur
Date d'inscription : 13/01/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 14:56
Pourquoi ne pas faire la vidange par 'trop plein' ? comme ça pas d'électrovanne sur le circuit d'évacuation et pas de problème sur les différence de débit entre l'ajout et le rejet d'eau. De plus ça règle un problème important en cas de panne d'un électrovanne de remplissage en position ouverte.
ce système peut permettre aussi un ajout très lent de l'eau ajouté voir même au goute a goute en continue ?

_________________


avatar
julien06
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 60
Localisation : nice
Emploi : préparateur en pharmacie
Date d'inscription : 15/02/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 15:28
uraz844 a écrit:
julien06 a écrit: par contre si la vidange est plus rapide que le remplissage quel est le risque ?

Emerger la/les résistante(s) chauffante(s)?
Créer des prises d'air capable de désamorcer un filtre? (et un filtre qui tourne à vide... jamais bon...)
J'en oublie surement!

Tu as raison, autant pour moi où avais-je la tête ##06
ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 18:56
steuveu a écrit:
il faut que tu mettes des electrovannes 3 voies pour dériver ta pompe en mode vidange puis, quand la vidange sera finie, en mode remplissage.

j'y ai pensé aux electrovannes 2 ou 3 voie mais j'aimerai le moins d'electrovanne possible pour une question de coùt bien sur, mais aussi pour limiter le nombre de panne possible.


steuveu a écrit:
où tu feras ton mélange eau de conduite/eau osmosée avant introduction dans ton bac. Cela permet au chlore de s'évaporer.

je pense que si je passe sur se systeme je passerai en full osmosé avec reminéralisation. l'eau de conduite me servirai qu'en secours, sur niveau tres bas par exemple.

BadMarmotte a écrit:
Pourquoi ne pas faire la vidange par 'trop plein' ?

désolé mais la je voit pas, comment faire un trop plein dans un aqua?
et surtout comment vidanger sans ajouter de l'eau?

BadMarmotte a écrit:
ce système peut permettre aussi un ajout très lent de l'eau ajouté voir même au goute a goute en continue ?

je pense que c'est possible si je ne bypass pas completement ma pompe comme je voudrai faire. en ajoutant un limiteur de debit si besoin.
avatar
BadMarmotte
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 438
Age : 30
Localisation : Auvergne
Emploi : Créateur
Date d'inscription : 13/01/2013

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 19:18
un trop plein simple un trou dans la vitre de l'aquarium a la hauteur du niveau voulu et un peigne devant pour pas aspirer des poissons ^^
et justement l'eau va se vidanger au fur et a mesure qu'on en rajoute il va se déverser la même quantité que ce qui est ajouté.

_________________


ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Ven 5 Avr 2013 - 20:25
j'ai compris se que tu voulais dire.

mais je suis pas fan de vidanger de cette maniere, car tu vidange un mélange d'eau propre et d'eau souiller, donc du gachit d'eau.
avatar
steuveu
Membre : Occasionnel
Membre : Occasionnel
Masculin Nombre de messages : 48
Age : 39
Localisation : SOISSONS
Emploi : Automaticien
Date d'inscription : 23/03/2013

default Re: projet automatisme aquarium

le Sam 6 Avr 2013 - 8:51
+1 pour le gâchis d'eau !
avatar
BadMarmotte
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 438
Age : 30
Localisation : Auvergne
Emploi : Créateur
Date d'inscription : 13/01/2013

default Re: projet automatisme aquarium

le Sam 6 Avr 2013 - 10:07
Pour une meilleur qualité d'eau en permanence et surtout des paramètres qui vont être beaucoup plus constant je ne trouve pas que ça puisse s'appeler du gâchis.

Surtout que en eau douce l'eau usé peu être réutilisé.

M'enfin si vous préférez des électrovannes et des pompes au lieu d'utiliser un compte goute et la gravité c'est pas sur que l'eau économisé soit compensé par l'énergie dépensé.

Les solutions mécaniques passives ont aussi beaucoup beaucoup moins de risques de pannes.

Mais j'insisterais pas + promis ;-)


_________________


ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Sam 6 Avr 2013 - 17:16
petite mise a jour du plan, apres avoir ajouter une electro pour le remplissage

ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Sam 6 Avr 2013 - 17:25
pour la partis automate je suis partis sur un zelio. je pense qu'il est abordable et prévu pour la maison comme pour l'industrie.

mon probleme se porte sur le choix de l'afficheur.

quand je voit le prix des afficheurs de type magelis... inablordable pour un particulier.

auriez vous des pistes pour mon choix d'afficheur qui pourrai etre compatible avec se genre d'automate?


voici le plan des entrée/sortie de l'automate

ludacriss57
Membre : Régulier
Membre : Régulier
Masculin Nombre de messages : 220
Age : 31
Localisation : aube
Emploi : electricien
Date d'inscription : 23/03/2012

default Re: projet automatisme aquarium

le Mar 9 Avr 2013 - 22:03
j'ai recuperé des vannes, si je trouves des "T" de 16/22 avant se weekend je validerai le fonctionnement de mon systeme de pompage.

je mettre quelque petite photo. ^

a suivre...
